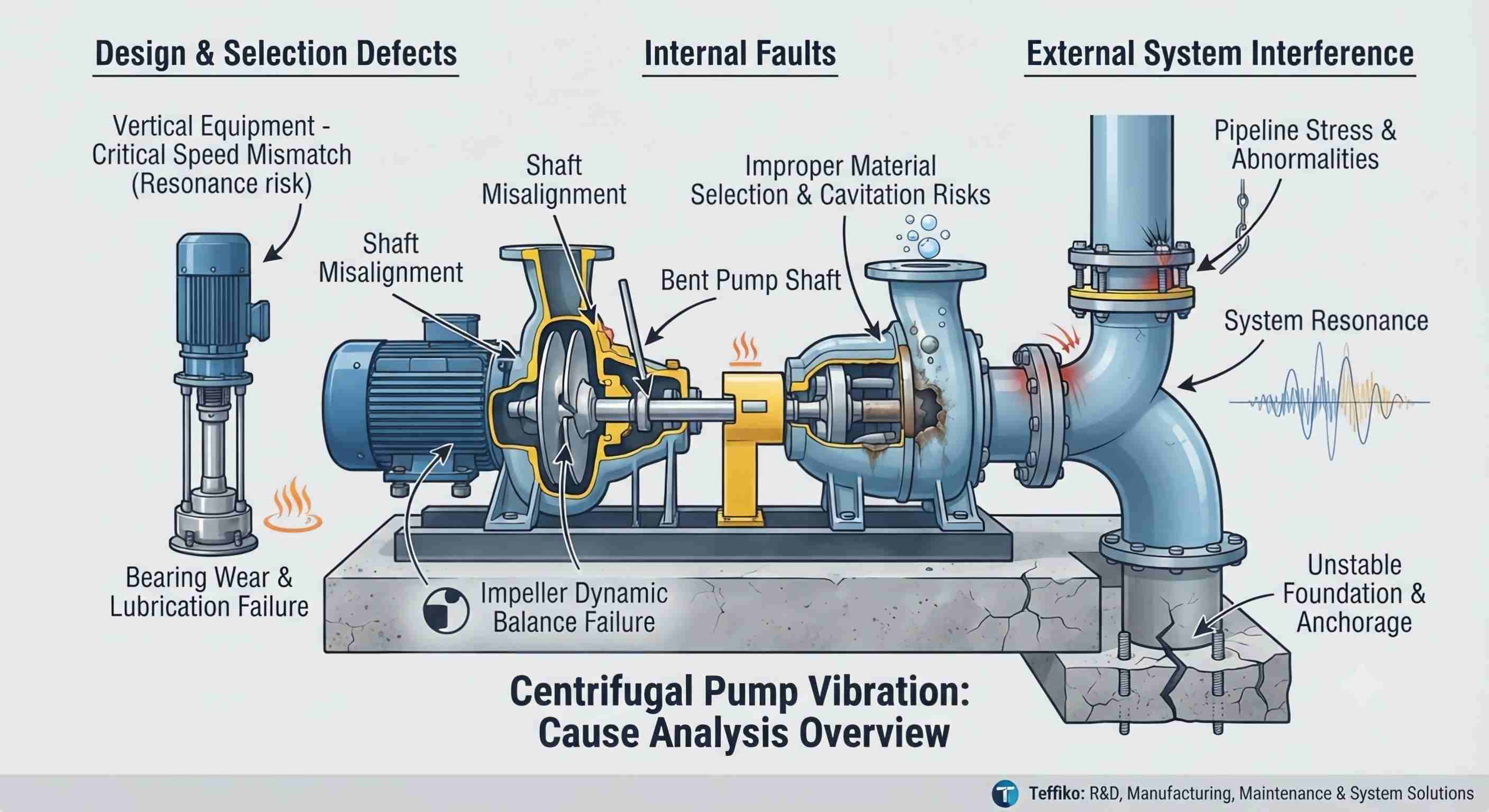

Keskipakopumputovat elintärkeitä teollisuuden nesteiden kuljetuksissa, ja pieni tärinä on normaalia ANSI/HI:n mukaan 9.6.4. Liiallinen tärinä aiheuttaa kuitenkin voimakasta kulumista ja lisää kustannuksia. Koska tärinä on vain oire, se johtuu tyypillisesti kolmesta päällekkäisestä kategoriasta: suunnittelu-/valintavirheet, sisäiset viat ja ulkoiset järjestelmän häiriöt. Tässä artikkelissa analysoidaan näitä keskeisiä syitä laitteiden tarkastuksen ja huollon ohjaamiseksi.
Tällaisten vikojen esiintymistiheys paikan päällä on alhainen, mutta ne ovat perimmäisiä laiteongelmia, jotka vaativat ensisijaista tutkimusta ja jotka johtuvat pääasiassa virheellisestä suunnittelusta, valmistuksesta, materiaalin valinnasta ja mallin valinnasta.
Kriittinen nopeus viittaa teoreettiseen pyörimisnopeuteen, joka vastaa laitteen luontaista resonanssia. Vaakasuuntaiset keskipakopumput on suunniteltu optimaalisesti ennen toimitusta kriittisellä nopeudella, joka on suurempi kuin nimellisnopeus resonanssin välttämiseksi. Pystyturbiinipumput ja muut pystysuuntaiset laitteet ovat kuitenkin alttiita resonanssille käytön aikana, jos kriittistä nopeutta ei tarkisteta suunnitteluvaiheessa. Lisäksi puuttuvat putkituet ja monipumppuyksiköiden epäjärjestyt käyttöolosuhteet muuttavat järjestelmän luontaista taajuutta ja aiheuttavat tärinää, mikä voidaan ratkaista säätämällä käyttönopeutta tai rekonstruoimalla laiterakennetta.
ISO 1940/1 -standardin mukaisesti keskipakopumpun juoksupyöriltä vaaditaan Grade 6.3 -tason dynaamisen tasapainon tarkkuus. Tehdaskalibrointi, huollon jälkeinen leikkaus, pitkäaikainen hilseily ja korroosio sekä vieraiden aineiden tarttuminen vahingoittavat tasapainotilaa. Suurinopeuksisen käytön aikana syntyvä jaksollinen keskipakovoima aiheuttaa säännöllistä tärinää, mikä vaatii purkamista ja ammattimaista dynaamisen tasapainon kalibrointia. Joissakin tapauksissa epäsymmetrinen moottorin roottorin valmistus voi myös aiheuttaa tärinää, joka voidaan tarkastaa NEMA-sähköstandardien mukaisesti.
Pumpun rungon ja siipipyörän materiaalien sekä kuljetettavan väliaineen välinen epäsopivuus aiheuttaa eroosiota ja korroosiota, mikä vahingoittaa komponenttien tarkkuutta ja aiheuttaa tärinää. Samaan aikaan virheellinen laitteiden valinta ja riittämätön nettopositiivinen imupää (NPSH) johtavat vakavaan kavitaatioon. Kuplien välitön romahtaminen korkeapainevyöhykkeellä synnyttää voimakkaan iskuvoiman, mikä aiheuttaa voimakasta yleistä pumpun tärinää. Jatkuva kavitaatio kuluttaa myös juoksupyörää ja pahentaa vikoja.
Vaikka yksittäisten komponenttien toleranssi on teollisuuden vaatimusten mukainen, toleranssien kertyminen useiden osien asennuksen jälkeen aiheuttaa todennäköisesti tärinää. Lisäksi yleiset ongelmat, kuten pehmeä jalka, epätasapainoinen kytkin ja löysät ankkuripultit uuden asennuksen tai huollon jälkeen, johtavat epätasaiseen laitteistoon ja jatkuvaan tärinään.
Sisäiset viat ovat yleisimpiä paikan päällä tapahtuvia tärinäkannustimia, jotka johtuvat pumpun ja moottorin osien poikkeavuuksista, joilla on vakaat ja toistuvat vikaominaisuudet ja jotka toimivat päivittäisen huollon painopisteenä.
Pumppujen ja moottoreiden offset-kytkinkokoonpano, käyttösiirtymä ja epätyypillinen huolto aiheuttavat akselivirheitä, jotka synnyttävät radiaalista iskuvoimaa käytön aikana ja laukaisevat tärinää. Kalibroinnin tulee noudattaa tarkasti pumpun valmistajan suunnittelustandardeja. Lisäksi laitteiston ylikuormituksen, korkean lämpötilan muodonmuutosten ja ulkoisten iskujen aiheuttama pumpun akselin taipuminen johtaa roottorin epäkeskisyyteen ja lisää merkittävästi tärinän amplitudia.
Laakerit ovat roottorijärjestelmän ydintukikomponentteja. Riittämätön, huonontunut tai yhteensopimaton voiteluöljy ja epäpuhtaudet lisäävät käyttökitkaa ja aiheuttavat suurtaajuista tärinää. Samaan aikaan laakerien pitkäaikainen toiminta johtaa väsymiseen, kulkuradan kuoriutumiseen ja liialliseen välykseen. Laakereiden vaihtamatta jättäminen ajoissa lisää jatkuvasti tärinää ja jopa aiheuttaa laakerien lukkiutumisen ja laitteiden sammumisen.
Virheellisen moottorin johdotuksen aiheuttama pumpun pyöriminen taaksepäin häiritsee hydrauliolosuhteita ja laukaisee tärinää. Juoksupyörän osittainen tai täydellinen tukos johtaa epätasaiseen väliaineen kulkuun ja epänormaaliin kuormitukseen, johon liittyy tärinää ja virran vaihtelua. Pumpun akselin muodonmuutos aiheuttaa epätasaista rasitusta laakereihin ja venttiilien istukkiin, mikä muodostaa pitkäaikaisia piileviä tärinävaaroja.
Kenttäkäyttö- ja huoltotiedot osoittavat, että useimmat keskipakopumpun tärinät johtuvat ulkoisista järjestelmäongelmista, jotka ovat hyvin piilossa ja helposti arvioitavissa virheellisesti laitteiston sisäisiksi vioksi.
Pakotetun putkilinjan telakoinnin aiheuttama veto- ja suulakepuristusjännitys vaikuttaa pumpun rajapintaan aiheuttaen pumpun muodonmuutoksia ja akselin siirtymää. Puuttuvat putkituet, löysät ripustimet ja kohtuuton sijoittelu johtavat putkilinjan tärinään, ja pumppuun välittyvä tärinä aiheuttaa yksikön kokonaisvärähtelyä. Samaan aikaan vedellä täytettyjen putkistojen lisääntynyt omapaino aiheuttaa helposti lisärasitusta ja jatkuvaa tärinää.
Löysät ankkuripultit, halkeileva pohjabetoni, epätasainen pohjan tasoitus ja epätyypillinen saumaus aiheuttavat pehmeitä jalkojen vikoja, jotka johtavat epätasaiseen tukijännitykseen ja pumpun tärinään. Lisäksi tärinä muodostaa noidankehän, joka jatkuvasti pahentaa perustusvaurioita, joita esiintyy usein vasta asennetuissa tai huollon jälkeisissä laitteissa.
Koko pumppu- ja putkistojärjestelmällä on luonnollinen taajuus. Resonanssi tapahtuu, kun pumpun toimintavärähtelytaajuus on päällekkäin järjestelmän ominaistaajuuden kanssa, mikä voimistaa vähäistä tärinää ja aiheuttaa komponenttien väsymisvaurioita ja voimakasta kokonaisvärähtelyä. Tämä ongelma voidaan välttää optimoimalla putkilinjan rakenne ja säätämällä järjestelmän asettelua.
Yhteenvetona,keskipakopumpputärinä johtuu suunnittelun ja valinnan, sisäisten komponenttien ja ulkoisten järjestelmätekijöiden päällekkäisyydestä, joista putkilinjan jännitys ja epästandardi perustusten asennus ovat yleisiä paikan päällä kannustimia. Pieni tärinä on normaali ilmiö, mutta liiallinen tärinä vaarantaa laitteiden käyttöiän ja tuotannon turvallisuuden.
Tehokas tärinänhallinta sekä vakaa ja tehokas pumpun toiminta voidaan toteuttaa standardoidulla valinnalla ja asennuksella, säännöllisellä huollolla, optimoidulla putkilinjan sijoittelulla ja resonanssin välttämisellä.
