Teollisen nesteen kuljetuksen alalla keskipakopumppujen valinta vaikuttaa suoraan järjestelmän tehokkuuteen ja toiminnan vakauteen. OH1: llä ja OH2: lla, joka on keskipakopumppujen yleisiä rakennetyyppejä, vaikka molemmat kuuluvat vaakasuorien yksivaiheisten keskipakopumppujen luokkaan, on merkittäviä eroja suunnittelukonsepteissa ja käytännöllisissä sovelluksissa. Seuraava on analyysi neljästä ulottuvuudesta: rakennesuunnittelu, suorituskykyparametrit, sovellettavat skenaariot ja ylläpitokustannukset.
SeOH1 -keskipakopumppuHyväksyy ulokkeen suunnittelun, jonka juoksupyörä on asennettu suoraan moottorin akselin pidennetylle päähän ja jota tukee vain moottori - päätylaakeri. Tämä rakenne eliminoi pumpun rungon riippumattoman laakerilaatikon tarpeen, mikä johtaa kompaktiin kokonaisaksiaalimitaan, joka soveltuu asennusympäristöihin, joissa on rajoitetusti tilaa. Kaneholiluokka aiheuttaa kuitenkin juoksupyörän aksiaalisen voiman, jonka moottorilaakeri kantaa kokonaan, mikä on taipuvainen laakerin kulumisen kiihdyttämiselle pitkän aikavälin käytön aikana.

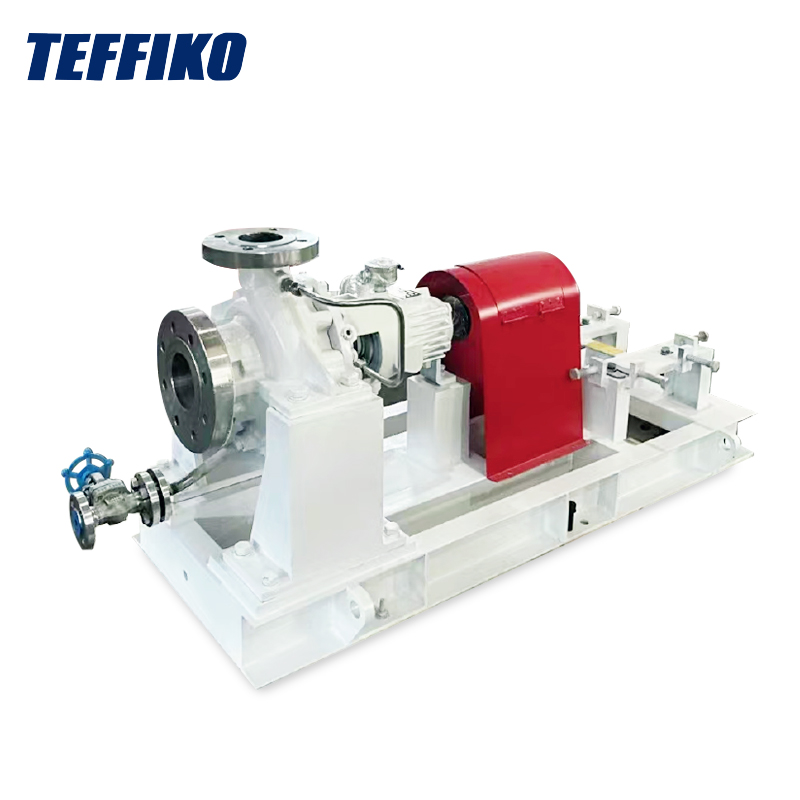

SeOH2 -keskipakopumppuon varustettu riippumattomalla laakerilaatikolla, ja juoksupyörää tukee sekä pumpun - päätylaakeri että moottori - päätylaakeri molemmille puolille, muodostaen kaksoistukirakenteen. Tämä malli s
Tasapainoisesti tasapainottaa aksiaalivoimaa laakerilaatikon työntövoiman laakerin läpi, vähentäen merkittävästi moottorin laakerin kuormaa, ja toimintastabiilisuus paranee merkittävästi, mutta kokonaistilavuus on suurempi kuin OH1 -tyypin.
Rakenteellisten rajoitusten vuoksi OH1 -keskipakopumpun nimellistuspaine ei yleensä ylitä 1,6 mPa, mikä tekee siitä sopivan keskipitkän ja matalan paineen kuljetusskenaarioihin; OH2 -tyyppi, parannetun laakerin tuen ja tiivistymisen suunnittelun avulla, kestää painetta yli 2,5 MPa ja sopii paremmin korkean paineputkistojärjestelmiin.
Samassa virtausnopeuden olosuhteissa OH2 -keskipakopumpun hyötysuhde käyrä on tasaisempi ja hyötysuhde hajoaa hitaammin poikkeaessaan suunnittelun työolosuhteista; OH1 -tyypin tehokkuus on suurempi lähellä nimellistä työoloa, mutta sen sopeutumiskyky muuttuviin työoloihin on heikompi.
Koska OH1 -keskipakopumpulla ei ole itsenäistä laakerialaatikkoa, laakerinvaihto vaatii moottorin ja pumpun rungon välisen kytkentä purkamisen ja yhden huolto -aika on pidempi; Sen rakenne on kuitenkin yksinkertainen ja varaosien kustannukset ovat alhaisemmat. Vaikka OH2 -tyypissä on itsenäisesti suunniteltu laakerilaatikko, joka tekee päivittäisestä kunnossapidosta kätevämmäksi ja mahdollistaa pumpun päättymisen erillisen vaihtamisen, erityisten laakereiden ja tiivisteiden ostokustannukset ovat suhteellisen korkeammat. Tyyppiä valittaessa on tarpeen harkita kattavasti laitteiden käyttöjaksoa ja huoltobudjettia.
OH1 -tyyppi, yksinkertaisella rakenteellaan, sopii parhaiten "kevyisiin - velvollisuusolosuhteisiin", kuten kaupunkien vesien tarjontaan ja viemäriin, maatalouden kasteluun, joihin liittyy matala paine ja pieni virtaus. Sen alhaiset osto- ja ylläpitokustannukset voivat antaa täyden pelin arvoonsa, joten siitä on kustannus - tehokas valinta. Korkean nosto- ja korkean nopeuden ympäristöissä laakerin käyttöikä vähenee kuitenkin merkittävästi ulokevaurion vuoksi. OH2 -tyypistä, sen span -tuskuunnittelulla, on tullut pitkäaikainen luotettava valinta "raskaiden ja tulleiden olosuhteisiin", kuten kemialliset korkean paineprosessit ja voimalaitoksen kattilan veden syöttö. Sen käyttöikä ei ole vain suuren kuormituksen aikana yli 50% verrattuna OH1 -tyyppiin, vaan myös akselin tiiviste vähentää pienen akselin taipuman aiheuttamia vuotoja, ja se voi vähentää putkilinjojen ja perustusten väsymisvaurioita sen alhaisen värähtelyominaisuuden perusteella.
Korkealaatuisille keskipakopumppuille ja ammatilliselle tuelle saatat haluta oppiaTeffiko(Verkkosivusto:www.teffiko.com). Sijoittaminen sopiviin tuotteisiin ja palveluihin voi varmistaa sujuvan toiminnan, parantaa tehokkuutta ja antaa sinulle mielenrauhan.
