Käytännön opas progressiivisten ontelopumppujen roottoreihin ja staattoreihin

Vuosien teollisuusalalla työskenneltyäni voin varmuudella sanoa senprogressiiviset kaviteettipumput(tunnetaan myös nimellä roottori-staattoripumput, epäkeskoruuvipumput) ovat ehdottomia "niittejä" nesteen siirtoon. Syrjäytyspumppuina ne on suunniteltu erityisesti käsittelemään viskoosia nesteitä, syövyttäviä aineita ja kiinteitä hiukkasia sisältäviä aineita – ne ovat välttämättömiä öljyn louhinnassa, kemiantehtaissa, jätevedenkäsittelylaitoksissa ja elintarviketuotantolinjoissa.

Mielestäni niiden erinomainen suorituskyky johtuu roottorin ja staattorin tiiviistä yhteistyöstä. Ymmärtääksesi todella progressiivisten ontelopumppujen toimintaperiaatteen, suorituskyvyn ja pitkän aikavälin vakaan toiminnan, sinun on ymmärrettävä nämä kaksi ydinkomponenttia perusteellisesti. Tämä ei ole vain teoreettista tietoa; se on kovalla työllä ansaittua kokemusta, jota olen kertynyt vuosien varrella.

I. Roottori ja staattori

Minun silmissäni jokaisen progressiivisen onkalopumpun "elinehto" on roottorin ja staattorin yhdistelmä – mitä tarkemmin ne sopivat, sitä korkeampi on pumpun hyötysuhde.

Roottori on kierteisesti muotoiltu metalliakseli, joka on yleensä valmistettu erittäin lujasta ruostumattomasta teräksestä, seosteräksestä tai jopa titaanista. Pumpun kotelon sisään asennettuna aktiivisena komponenttina se ei ainoastaan ​​ohjaa nestevirtausta pyöriessään, vaan myös kehittää siirtoon tarvittavan puristusvoiman. Olen nähnyt monien roottoreiden kromatun tai muun pintakovetuskäsittelyn, ja suoraan sanottuna tämä parantaa merkittävästi niiden kulutuskestävyyttä. Tämän vaiheen ohittaminen johtaa roottorin ärsyttävän nopeaan kulumiseen.

Staattori puolestaan ​​on metalliputki, jossa on valettu sisäontelo, vuorattu elastisilla materiaaleilla, kuten nitriilikumilla (NBR), fluorikumilla (FKM) tai EPDM:llä. Sen sisämuoto sopii täydellisesti roottoriin ja roottorin halkaisija on hieman suurempi kuin staattorin sisähalkaisija. Tämä "häiriösovitus" varmistaa, että muodostetut kammiot ovat ilmatiiviitä; jos tiiviste epäonnistuu, pumppu on käytännössä hyödytön.

Olipa kyseessä yksiruuvipumppu (yksikierteinen roottori yhdistettynä kaksikierteiseen staattoriin), kaksoisruuvipumppu (kaksi vastakkain pyörivää ja kierrettyä ruuvia) tai kolmiruuvipumppu (yksi käyttöruuvi kahdella kierrettävällä ruuvilla), opin suoraan, että sovitustarkkuus voi määrittää roottorin ja staattorin välillä suoraan. Pienikin poikkeama voi johtaa virtauksen vähenemiseen, vuotoon tai täydelliseen sammutukseen.

II. Toimintaperiaate: Yksinkertainen mutta tehokas "ontelokuljetus"

En täysin ymmärtänyt progressiivisten ontelopumppujen toimintaperiaatetta ennen kuin purin kaksi vanhaa pumppua – se on itse asiassa erittäin helppo ymmärtää.

Kun roottori pyörii epäkeskisesti staattorin sisällä, niiden kierteiset rakenteet muodostavat sarjan tiiviitä onteloita. Kun roottori kääntyy, nämä ontelot liikkuvat tasaisesti kohti poistopäätä, olennaisesti "kuljettaen" nestettä eteenpäin. Se on kuin pumpun sisällä olisi näkymätön kuljetinhihna, joka on erityisesti suunniteltu nesteen siirtoon.

Imuaukossa ontelon tilavuus laajenee vähentäen sisäistä painetta ja nestettä imetään säiliöstä ilmakehän paineen avulla; kun roottori jatkaa pyörimistään, nesteellä täytetty ontelo työnnetään poistoaukkoon, jossa ontelon tilavuus supistuu puristaen nestettä paineen lisäämiseksi, jolloin neste pääsee poistumaan tasaisesti.

Pidän tästä suunnittelusta erityisesti siitä, että se ei vaadi imu- tai paineventtiilejä ollenkaan. Tällä ei saavuteta vain vakaata, alhaista pulsaatiota, mikä on ratkaisevan tärkeää herkissä prosesseissa, mutta myös käsittelee hellävaraisesti "herkkiä" leikkausherkkiä materiaaleja, kuten biofarmaseuttisia raaka-aineita, jotka voivat epäonnistua, jos niihin kohdistuu väärä voima. Tässä on sinulle käytännöllinen vinkki: roottorin suunnan kääntäminen voi vaihtaa imu- ja poistosuuntaa. Tämä pieni toimenpide on säästänyt minut koko laitteiston uudelleenkonfiguroinnista useita kertoja.

III. Keskeiset edut (ja epätäydelliset haitat)

Vuosien varrella olen nähnyt progressiivisten kaviteettipumppujen suorituskyvyn ylittävän muun tyyppiset pumput monissa skenaarioissa, mutta ne eivät ole kaikkivoivia. Keskustellaan objektiivisesti niiden eduista ja haitoista.

(I) Välttämättömät ydinedut

• Vakaa virtaus ja helppo säätö:Tiivis sovitus roottorin ja staattorin välillä varmistaa äärimmäisen tasaiset muutokset ontelotilavuudessa, ja virtausvaihtelut ovat lähes mitättömiä. Toisin kuin keskipakopumput, se ei vaadi lisäventtiileitä vakaan lineaarisen virtauksen aikaansaamiseksi, joten se sopii erityisen hyvin tarkkuutta vaativiin skenaarioihin, kuten kemikaalien tuotantoon. Lisäksi virtausnopeus on suoraan yhteydessä roottorin nopeuteen – tehon säätäminen on yhtä helppoa kuin nupin kääntäminen. Käytin sitä ohjaamaan virtausta erätuotannon aikana, eikä minulla koskaan ollut virtauspoikkeamien vuoksi viallisia tuotteita.
• Tasainen paineen tuotto:Nestettä puristetaan kevyesti ja jatkuvasti siirron aikana ilman äkillisiä painehuippuja. Minulla ei ole koskaan ollut ongelmia käyttää sitä "koskettavien" paineherkkien väliaineiden, kuten korkeaviskositeettisten polymeeriliuosten, kuljettamiseen.
• Erinomainen itseimeytyskyky:Esitäyttöä ei tarvita – kun se on käynnistetty, se voi imeä nestettä suoraan säiliöstä, ja suurin imukorkeus on jopa 8,5 metriä vesipatsasta. Tämä on paljon parempi kuin mäntäpumput, erityisesti jätevedenpuhdistamoissa, joissa käynnistämme ja pysäytämme pumppuja usein. Progressiivisiin ontelopumppuihin siirtymisen jälkeen tiimimme valmistusaika puolittui.
• Monipuolinen nesteenkäsittely:Se käsittelee helposti korkeaviskoosisia nesteitä (olen kuljettanut hilloa ja suklaasiirappia), hiekkaa sisältävää raakaöljyä, hankaavia lietteitä ja syövyttäviä kemikaaleja. Se ylittää kalvopumput kaasu-kiintoaineseosten käsittelyssä, eikä se ole vertaa hammaspyöräpumppuja viskoosien nesteiden kuljetuksessa. Käytin sitä aikoinaan golfpallon kokoisia hiukkasia sisältävän lietteen kuljettamiseen ilman tukkeumaa.
• Matala leikkausvoima materiaalien suojaamiseksi:Sen muotoilu minimoi leikkausvoiman, joka on "pelastaja" biolääketeollisuudelle. Käytin sitä proteiiniliuosten ja bioaktiivisten aineiden kuljettamiseen, eikä materiaalin suorituskyky heikentynyt ollenkaan - mitä useimmat pumput eivät pysty saavuttamaan.
• Kompakti rakenne ja energiatehokkuus:Se vie pienen jalanjäljen, mikä tekee asennuksesta ja ylläpidosta helppoa. Lisäksi se on erittäin energiatehokas; kun kemiantehtaallamme vanhat pumput vaihdettiin siihen, sähkökustannukset laskivat 15 %.
• Kaksikäyttöinen annostelupumppu:Toisin kuin mäntäpumput, kalvopumput tai hammaspyöräpumput, sen tarkkuus on riittävä kemikaalien annosteluun ja täyttöön. Käytin sitä aiemmin reagenssien kuljettamiseen laboratoriossa 1 %:n tarkkuudella, joten lisäannostelulaitteita ei tarvita.

(II) Varottavat haitat

• Korkea hinta:Suoraan sanottuna sen ostohinta ja ylläpitokustannukset ovat korkeammat kuin yksinkertaisemmilla pumppuilla. Pienet työpajat saattavat pitää sitä epätaloudellisena, mutta raskaissa työoloissa sen kestävyys voi tehdä alkuinvestoinnin kannattavan.
• Herkkyys liiallisille kiinteille hiukkasille:Liian paljon kiinteitä hiukkasia väliaineessa aiheuttaa roottorin ja staattorin nopean kulumisen. Käytin sitä kerran kuljettamaan raakaöljyä, jossa oli liikaa hiekkaa, ja staattori epäonnistui kuuden kuukauden kuluttua. Oppitunti: tarkista aina kiinteiden hiukkasten pitoisuus ja asenna suodatin, jos olet epävarma.
• Ehdottomasti ei kuivakäyntiä:Jopa minuutin kuivakäynti voi aiheuttaa ylikuumenemisen ja vaurioittaa roottoria ja staattoria. Eräs kollegani teki tämän virheen – hän ei tarkistanut nestetasoa ennen käynnistystä – ja poltti roottorin, mikä johti koko päivän seisokkiin ja merkittäviin varaosien kustannuksiin.
• Muutos vaaditaan korkeapaineskenaarioissa:Se on paras valinta matalan ja keskipaineisen paineen työskentelyolosuhteisiin, mutta korkeapaineen siirtoon tarvitaan lisämuutoksia. Yritin kerran käyttää sitä korkeapaineiseen siirtoon, mutta se vuoti vakavasti, kunnes päivitimme tiivisteet ja kotelon.
• Kavitaatioriski:Jos nesteen paine on alhaisempi kuin sen höyrynpaine, tapahtuu kavitaatiota – pienet kuplat puhkeavat ja vahingoittavat sisäosia. Tapasin tämän alhaisen virtauksen skenaariossa, ja roottori oli kuoppainen. Myöhemmin paineenalennusventtiilin asentaminen ratkaisi ongelman, mutta se oli kallis oppitunti.

IV. Kuinka roottorin ja staattorin geometria vaikuttaa suorituskykyyn (valintakriteerini)

Vuosien pumppujen valinnan jälkeen huomasin, että roottorin ja staattorin geometria on avain työolosuhteisiin sopeutumiseen.

Pumpputyyppiluokitus (Pikaoppaani)

• Yksiruuvipumput:Yksikierteinen roottori yhdistettynä kaksikierteiseen staattoriin – asetan tämän etusijalle korkeaviskositeettisten nesteiden tai kiinteitä hiukkasia sisältävien väliaineiden kuljettamiseen. Esimerkiksi lietteen siirto jätevedenpuhdistamoissa, joissa sen tukkeutumisenestokyky on erinomainen.
• Kaksoisruuvipumput:Kaksi vastakkain pyörivää ja toisiinsa kytkeytyvää ruuvia – toimivat erittäin sujuvasti ja hiljaisella äänellä. Käytän sitä puhtaiden tai lievästi saastuneiden öljyjen ja kemikaalien kuljetukseen, mikä varmistaa materiaalin puhtauden, mikä on ratkaisevan tärkeää lääke- tai elintarvikekäyttöön.
• Kolmiruuvipumput:Yksi käyttöruuvi ja kaksi ruuvia – virtaus on yhtä tasainen kuin annostelupumppu. Se soveltuu erityisen hyvin matalaviskositeettisten puhtaiden nesteiden, kuten hydrauliöljyn ja voiteluöljyn, kuljetukseen; Käytän sitä usein työstökoneiden voitelujärjestelmissä, eikä minulla ole koskaan ollut ongelmia riittämättömän voitelun kanssa.

Geometrian alatyypit (pienet yksityiskohdat, jotka vaikuttavat suorituskykyyn)

Peruspumpputyyppien lisäksi hienovaraiset säädöt roottorin ja staattorin geometriaan voivat tuoda merkittäviä muutoksia:

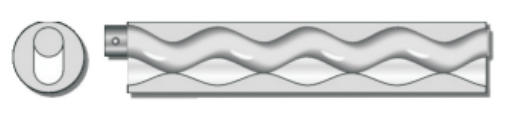

• S-tyyppi: Erittäin vakaa siirto, kompakti roottorin sisääntulo ja alhaiset nettopositiivisen imukorkeuden (NPSH) vaatimukset. Valitsen tämän aina, kun kuljetan viskoosisia materiaaleja tai suuria hiukkasia sisältäviä materiaaleja – en enää kamppaile kavitaatioon ja tukkeutumiseen.

• L-tyyppi: Pidempi tiivistyslinja roottorin ja staattorin välillä, mikä parantaa tehokkuutta ja pidentää käyttöikää. Siinä on kompakti rakenne, mutta suuri virtauskapasiteetti, ja se sopii korkean tuoton skenaarioihin, joissa seisokkikustannukset ovat korkeat.

• D-tyyppi: Kompakti rakenne, lähes pulssivapaa siirto ja erittäin korkea mittaustarkkuus. Käytän sitä tarkkuuskemikaaliannosteluissa – aseta parametrit ja jätä se luottavaisin mielin, eikä sinun tarvitse huolehtia virtauksen vaihteluista.

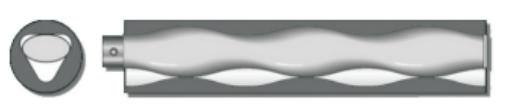

• P-tyyppi: Yhdistää suuren virtauskapasiteetin kompaktiin rakenteeseen ja perii L-tyypin pitkän tiivistyslinjan. Se on "yleispumppuni" – pystyy sekä suuren virtauksen siirtoon että tarkan annostuksen.

Lisäksi parametreja, kuten helix-kulmaa, johtoa ja hammasprofiilia, ei voida jättää huomiotta. Kokemukseni mukaan: mitä suurempi kierrekulma, sitä suurempi virtausnopeus mutta pienempi paine; mitä pienempi helix-kulma, sitä suurempi paine, mutta pienempi virtausnopeus. Tämä on kompromissi, joka riippuu työolojen tärkeydestä. Tarvitsetko suuren määrän viskoosia nestettä? Valitse suuri kierrekulma; tarvitsetko korkeapaineista pitkän matkan siirtoa? Valitse pieni kierrekulma.

V. Valinta- ja huoltovinkit (Opasi "Pitfall Avoidance Guide" -oppaani Experiencesta)

(I) Valitse oikea pumppu kiertoteiden välttämiseksi

Pumpun valinta (mukaan lukien yhteensopiva roottori ja staattori) on ratkaisevan tärkeää työolosuhteiden sovittamiseksi. Tämä on kokemus, jonka sain jouduttuani lukemattomiin sudenkuoppiin:

• Korkeaviskoosiset materiaalit:Valitse yksiruuvipumppu, ja roottorin tulee olla kromattua ruostumatonta terästä tai kulutusta kestävää metalliseosta. Luota minuun, tavallisten materiaalien valinta säästää rahaa johtaa usein osien vaihtoon myöhemmin, mikä on päänsärkyä.
• Kiinteitä hiukkasia sisältävät väliaineet:Yksiruuvipumppu yhdistettynä erityiseen kumistaattoriin (kulumista ja korroosiota kestävä). Käytin aiemmin lietteen siirtoon tavallista kumistaattoria, joka epäonnistui 3 viikossa; siirtyminen erityiseen kaavaan kesti 8 kuukautta ennen vaihtoa.
• Korkeat vaatimukset virtauksen/paineen stabiiliudelle:Valitse kaksiruuvipumppu tai kolmiruuvipumppu. Herkissä prosesseissa alhaisen pulsaation etu on lisäkustannusten arvoinen.

Myös staattorin materiaalin valinta on ratkaisevaa: nitriilikumi (NBR) öljypohjaisiin väliaineisiin, EPDM korkean lämpötilan ympäristöihin ja fluorikumi (FKM) syövyttäviin väliaineisiin. Jos kuljetat erittäin syövyttäviä nesteitä, kuten vahvoja happoja tai liuottimia, älä epäröi valita Hastelloy-roottoria – vaikka se on kallis, se on paljon kestävämpi kuin tavalliset metallit ja kestää useita vuosia pidempään.

(II) Asianmukainen huolto pidentää käyttöikää

Riittävä huolto on avain pumpun pitkäikäisyyteen. Tämä on minun päivittäinen huoltorutiini:

• Säännöllinen kulumisen tarkastus:Staattorit ovat alttiita elastiselle väsymiselle ajan myötä. Jos huomaat pienentyneen pumpun imutehon, lisääntyneen vuodon tai äänekkäämmän toiminnan, vaihda staattori välittömästi – älä odota, että se pettää kokonaan, sillä silloin voi myös vaikuttaa roottoriin. Korkeataajuisten pumppujen osalta tarkastan staattorin kuukausittain.
• Kielletään ehdottomasti kuivakäynti ja ylikuormitus:Käynnistyksen ja sammutuksen on noudatettava menettelyjä. Asensimme pumppuihin lukituslaitteet, jotka sammuvat automaattisesti, kun nestepinta on liian alhainen, eikä roottorin palamista ole enää esiintynyt.
• Pidä media puhtaana:Asenna vähintään 20 meshin suodatin sisääntuloon ja puhdista se viikoittain. Pienetkin hiukkaset voivat kuluttaa roottoria ja staattoria ajan myötä.
• Vähennä nopeutta, kun kuljetat viskoosia nesteitä:Suuren nopeuden käyttö korkeaviskositeettisten väliaineiden kuljettamiseen "pilaa" staattorin. Yleensä vähennän nopeutta 30–40 % – vaikka hitaammin, se säästää paljon rahaa osien vaihdoissa.
• Asenna suojalaitteet:Painekytkimet, nestetasoanturit ja tärinämittarit kannattaa asentaa. Minulla oli kerran pumppu, jossa oli epänormaalia tärinää; näyttö varoitti minua etukäteen, ja vaihdoin kuluneen roottorin ajoissa välttäen vakavammat vauriot.

VI.Teffiko: Luotettava pumppumerkki, johon luotan

Kaikkien näiden vuosien jälkeen ymmärrän syvästi, että roottori ja staattori ovat progressiivisten ontelopumppujen ydin – ja Teffiko ymmärtää tämän paremmin kuin useimmat merkit.

Luotettavana teollisuustuotteiden ja suunnittelupalvelujen toimittajana he keskittyvät yksinomaan pumpun ydinkomponentteihin. Jos etsit progressiivista kaviteettipumppua, joka ei petä sinua, suosittelen Teffikoa vilpittömästi.Napsauta tätä saadaksesi lisätietoja heidän progressiivisista ontelopumppusarjastaan
