Parhaat käytännöt keskipakopumpun perustusten asennukseen: kuusi kriittistä ohjetta perustusten pulteille ja injektointiin

Teollisuuden nestesektorillaTeffikoinsinöörit korostavat ydinperiaatetta: "Pumpun vakaus määräytyy yhtä lailla sen suunnittelun ja perustan perusteella." Perustuspulttiasennuksen tarkkuus sanelee suoraan keskipakopumpun luonnollisen taajuuden ja tärinätason käytön aikana.

Alla on kuusi kriittistä teknistä vaatimusta perustusten pulttireikille ja saumaustoimenpiteille, jotka Teffikon tekninen tiimi on tiivistetty rakentamisen viitteeksi.

1. Tarkkuuspaikannus: mittatarkkuus ja taso

Tarkkuus on vakauden perusta. Ennen injektointia on ehdottomasti tarkistettava pumpun valmistajan tekniset tiedot.

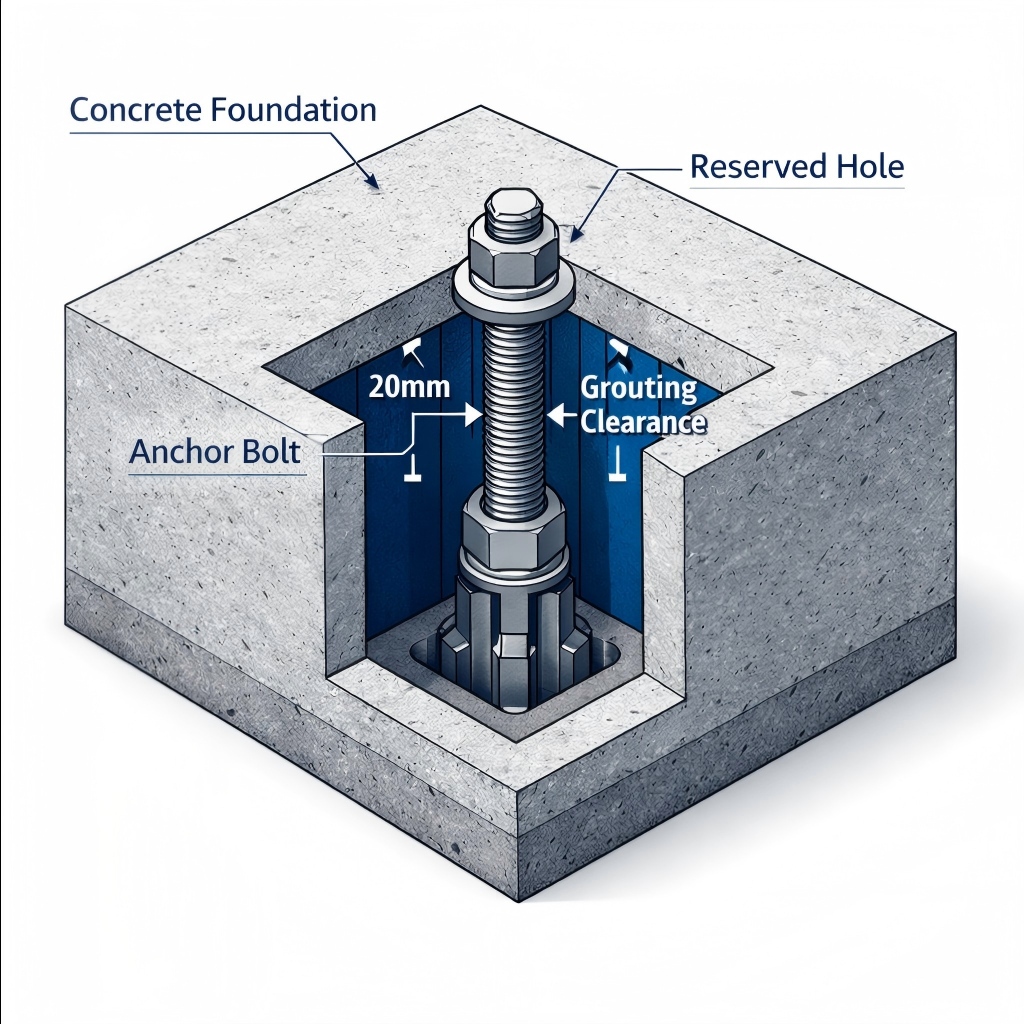

• Mittojen yhdenmukaisuus: Perustuspulttien välin ja halkaisijan on vastattava tiukasti pumpun alustan tai yksikön mittoja. Pienetkin poikkeamat voivat aiheuttaa pakotettua kokoonpanoa, mikä aiheuttaa pumpun akselille alkujännityksen.
• Tasovaatimus: Perustuksen pinnan tasaisuuden poikkeama on säädettävä 0,5 mm:n sisällä metriä kohden (tai laitteen valmistajan ohjeiden mukaan).
• Tekninen näkemys: Tämän toleranssin ylittäminen aiheuttaa pumpun kotelon vääntömuodonmuutoksia kiinnityksen yhteydessä. Tämä vaarantaa mekaanisen tiivisteen pinnan sovituksen, mikä johtaa vuotoon ja liialliseen tärinään - mikä on tärkein syy selittämättömiin tiivistevioihin.

2. Vahvistustekniikka: kallistumisen ja siirtymisen estäminen

Oikea betonin lujittaminen perustusten pulttien ympärille on kriittinen rakenteen eheyden kannalta.

• Estä kallistuminen: Täryttimet eivät saa koskaan koskettaa suoraan perustuksen pultteja tai kohdistaa sivuttaista painetta. Suora kosketus voi aiheuttaa pulttien kallistumisen. Kallistuva pultti johtaa ei-pystysuuntaiseen kuorman jakautumiseen, mikä luo leikkausjännityksen keskittymispisteitä mutterin rajapintaan.
• Eliminoi siirtymä: Turvalliset kiinnitystoimenpiteet on toteutettava rakentamisen aikana sen varmistamiseksi, että kaikki upotetut osat (pultit ja holkit) pysyvät paikoillaan ilman siirtymistä kaatoprosessin aikana.

3. Ajoituksen hallinta: 75 %:n lujuuskynnys ja toissijainen saumaus

Ajoitus on usein laiminlyöty tekijä kiireisissä rakennusaikatauluissa.

• Lujuuskynnys: Ensisijaisen perustusbetonin on saavutettava vähintään 75 % suunnitellusta puristuslujuudestaan ​​ennen kuin pumppuyksikkö tasoitetaan, kohdistetaan ja kiinnitetään. Ennenaikainen kuormitus vaarantaa perustuksen epätasaisen painumisen.
• Prosessijärjestys: Toissijainen injektointi saa tapahtua vasta, kun laitteet on kohdistettu tarkasti ja pysyvästi kiinnitetty.
• Optimaalinen paksuus: Toissijaisen injektointikerroksen paksuus on pidettävä tiukasti välillä 30 mm - 70 mm.
• Tekninen analyysi: Yli 30 mm ohuemmilla kerroksilla ei ole tarpeeksi massaa siirtämään kuormia tehokkaasti ja ne ovat alttiita halkeilemaan. Yli 70 mm paksut kerrokset aiheuttavat liiallista kutistumisjännitystä, mikä johtaa sisäiseen halkeamiseen. 30–70 mm:n alue on vahvistettu "turvavyöhyke" kuorman siirrolle.

4. Käyttöliittymän valmistelu: Puhtaus ja kosteudenhallinta

Nykyisen ja uuden betonin välinen sidos on kriittinen heikko kohta, joka vaatii kaksinkertaista suojakeinoa.

• Puhdistusstandardi: Toissijaiseen injektointiin tarkoitettu pinta on pestävä perusteellisesti kaiken öljyn, pölyn, sementin ja irtonaisten hiukkasten poistamiseksi.
• Kosteusolosuhteet: Alustan tulee olla kyllästetty pintakuiva (SSD) – täysin kostutettu, mutta ilman seisovaa vettä – ennen injektointia. Tämä estää vanhaa betonia imemästä kosteutta uudesta laastista, mikä vaarantaisi sidoslujuuden.
• Varotoimet matalissa lämpötiloissa: Jos ympäristön lämpötila laskee alle 0 °C, on ryhdyttävä välittömiin jäätymisenestotoimenpiteisiin, jotta estetään liitospinnan jäätyminen, mikä tuhoaa sidoskyvyn.

5. Materiaalin valinta: korkealujuus hienojakoinen betoni

Erittäin tarkkuuslaitteissa, kuten monivaiheisissa keskipakopumpuissa, materiaalispesifikaatio on ensiarvoisen tärkeää.

• Kiviainemäärittely: Hienojakoinen kivibetoni on parempi, jotta varmistetaan, että laasti täyttää kapeat pultinreiät ja pohjaraot täysin ilman aukkoja.
• Lujuushierarkia: Injektointimateriaalin puristuslujuusluokan tulee olla yhden asteen korkeampi kuin perusperusbetonin.
• Tekninen periaate: Käsite "vahva kuori, heikko ydin" ei kelpaa tässä. Asennuskerroksen on oltava pohjaa vahvempi, jotta se poistaa tehokkaasti pumpun käytön aikana syntyneet dynaamiset kuormat ja estää itse perustuksen aiheuttamat jännitysvauriot.

6. Kovettumisympäristö: lämpösuojaus alle 5°C

Kovettaminen on viimeinen ja ratkaisevin askel pitkän aikavälin kestävyyteen.

• Kriittinen lämpötilakynnys: Kun ympäristön lämpötila laskee alle 5 °C, sementin hydrataatioreaktio hidastuu merkittävästi, mikä heikentää lujuuden kehittymistä.
• Pakolliset toimenpiteet: Toissijaisen injektointikerroksen kovettumisjakson ajan on käytettävä tiukkoja lämmöneristys- tai lämmitystoimenpiteitä.
• Riskivaroitus: Virheellinen kovettuminen matalissa lämpötiloissa voi johtaa siihen, että laastikerros ei saavuta suunniteltua lujuutta, mikä aiheuttaa piilevän rakenteellisen vian riskin pumpun käytön aikana.

Johtopäätös

Sanonta "yksityiskohdat määräävät onnistumisen tai epäonnistumisen" on erityisen tärkeäkeskipakopumppuasennus. Varattujen reikien mittatarkkuudesta toissijaisen saumauksen ja millimetritason pulttitarkkuuden tiukoihin protokolliin, jokainen vaihe liittyy toisiinsa.Teffikonoudattaa näitä tiukkoja standardeja valvoakseen jokaista yksityiskohtaa ja varmistaakseen pumppulaitteiden vakaan ja luotettavan toiminnan ammattimaisen toteutuksen ja laadunvarmistuksen avulla.
