Mitä tehdä, jos vaakasuuntaisen monivaiheisen keskipakopumpun virtausnopeus on riittämätön?

Teollisissa ja korkeissa vesihuoltojärjestelmissä,Teffiko vaakasuuntaiset monivaiheiset keskipakopumputovat ydinvirtalähde. Monet insinöörit havaitsevat kuitenkin, että pumpun virtausnopeus "laskee" vähitellen tietyn käyttöjakson jälkeen eikä saavuta kalibroituja parametreja.

Yhdistämällä nestekoneiden teoreettisen tutkimuksen ja etulinjan käyttö- ja kunnossapitokokemuksen, tämä artikkeli ratkaisee perusteellisesti riittämättömän virtausnopeuden ongelman kolmelta ulottuvuudesta: tiiviys, järjestelmän vastus ja virtalähteen suorituskyky.

1. Virheellinen suunnittelu ja valinta

Syyanalyysi:

• Pumpun valinnan ja todellisten käyttöolosuhteiden välinen ristiriita: Pumpun nimellisvirtaus ja nostokorkeus eivät vastaa tarkasti todellisia järjestelmän vaatimuksia, esimerkiksi valitulla pumpulla on liian pieni virtausnopeus tai se ei riitä järjestelmän vastuksen voittamiseksi. Tämä johtuu yleensä poikkeamista järjestelmän vastuksen laskennassa suunnittelun alkuvaiheessa tai siitä, että pumpun valintaa ei ole tehty oikea-aikaisesti todellisten työolosuhteiden muuttuessa.
• Virheet putkistojärjestelmän suunnittelussa: Sellaiset tekijät kuin liian pitkä imuputki, pieni putken halkaisija, liialliset kulmaukset ja korkea venttiilin vastus lisäävät merkittävästi järjestelmän vastusta, jolloin pumpun todellinen toimintapiste poikkeaa korkean hyötysuhteen vyöhykkeestä ja johtaa näin virtausnopeuden laskuun.

Diagnoosi ja ratkaisut:

• Tarkista suunnitteluparametrit ja suorituskykykäyrät: Laske järjestelmän nostokorkeus- ja virtausnopeusvaatimukset uudelleen tarkasti ja vertaa niitä huolellisesti pumpun suorituskykykäyrään varmistaaksesi, että pumppu toimii vakaasti korkean hyötysuhteen alueella. Harkitse tarvittaessa pumpun vaihtamista sellaiseen, joka sopii paremmin nykyisiin työolosuhteisiin.
• Optimoi putkistojärjestelmän asettelu: Suorita kattava imu- ja poistoputkien tarkastus ja optimointi, minimoi tarpeettomat kulmaukset ja venttiilit ja varmista, että putken halkaisija täyttää nesteen kuljetuksen optimaaliset vaatimukset, mikä vähentää tehokkaasti putkilinjan vastusta.

2. Asennus- ja käyttöönottoongelmat: paikan päällä tapahtuvan vianmäärityksen avainkohdat

Syyanalyysi:

• Ilmavuoto imuputkessa ja venttiilin pohjassa: Tämä on yleinen ja keskeinen syy riittämättömään virtausnopeuteen. Imuputken tai venttiilin pohjan huono tiivistys aiheuttaa jatkuvan ilman pääsyn pumpun kammioon, laukaisee kavitaatiota ja heikentää vakavasti pumpun vedenabsorptiokykyä ja virtausnopeutta. Imuputki ja venttiilin pohja on ehdottomasti tarkistettava, jotta ilmavuotoa ei tapahdu.
• Jalkaventtiilin tai imusuodattimen tukkeutuminen: Jalkaventtiili ei avaudu kokonaan tai imusuodatin on pahasti tukossa roskista (kuten sedimentistä, kuiduista jne.), mikä lisää imuvastusta voimakkaasti ja estää pumppua imemästä tarpeeksi nestettä.
• Väärä moottorin pyörimissuunta: Väärä moottorin johdotus voi saada pumpun juoksupyörän pyörimään vastakkaiseen suuntaan. Tässä tapauksessa, vaikka pumppu on käynnissä, se tuskin voi tuottaa tehokasta virtausnopeutta tai virtausnopeus on erittäin pieni.
• Huono kohdistus pumpun ja moottorin välillä: Kytkimen huono kohdistustarkkuus aiheuttaa pumppuyksikön epänormaalia tärinää, nopeuttaa laakerien ja tiivisteiden kulumista ja vaikuttaa siten pumpun toimintatehokkuuteen ja virtauksen vakauteen.

Diagnoosi ja ratkaisut:

• Suorita imuputken tiiviyden tiukka tarkastus: Suorita tiivis ilmatiiviystesti imuputkelle ja kaikille liitäntäpisteille ja korjaa mahdolliset ilmavuotokohdat ajoissa. Varmista, että kaikki liitännät on kiinnitetty luotettavasti, erityisesti imuputken ja venttiilin pohjan välinen liitos.
• Puhdista jalkaventtiili ja suodatin säännöllisesti: Luo järjestelmä jalkaventtiilin ja imusuodattimen säännöllistä tarkastusta ja puhdistusta varten varmistaaksesi, että ne ovat aina esteettömät ja välttää roskien kerääntyminen.
• Varmista moottorin oikea pyörimissuunta: Joko moottoria pyörittämällä tarkkaile huolellisesti, onko pumpun pyörimissuunta yhdenmukainen pumpun runkoon selvästi merkityn nuolen osoittaman suunnan kanssa. Jos havaitset epäjohdonmukaisuutta, säädä moottorin johdotus välittömästi.
• Suorita tarkka kohdistuskalibrointi: Käytä ammattimaisia ​​kohdistustyökaluja (kuten laserkohdistusinstrumentteja) pumpun ja moottorin erittäin tarkkaan kohdistukseen, mikä vähentää olennaisesti tärinää ja komponenttien kulumista.

3. Virheellinen toiminta ja pyörimisnopeuden optimointi

Syyanalyysi:

• Pumpun riittämätön esitäyttö: Jos ilmaa pumppukammiosta ja imuputkesta ei ole täysin tyhjennetty ennen käynnistystä, pumppu ei pysty imemään vettä normaalisti tai virtausnopeus on vakavasti riittämätön.
• Matalasta järjestelmäjännitteestä johtuva riittämätön pyörimisnopeus: Epävakaa tai jatkuvasti alhainen virransyöttöjännite aiheuttaa suoraan moottorin pyörimisnopeuden laskun, mikä heikentää merkittävästi pumpun suorituskykyä (mukaan lukien virtausnopeus ja nostokorkeus). Riittämätön pyörimisnopeus on tärkeä syy riittämättömään virtausnopeuteen vaakasuuntaisissa monivaiheisissa keskipakopumpuissa.
• Poistoventtiilin riittämätön avautuminen: Pumpun käynnistyksen jälkeen, jos poistoventtiili ei ole täysin auki, virtaustehoa rajoitetaan keinotekoisesti.
• Kavitaatio: Vaikeat imuolosuhteet (kuten liian korkea imukorkeus, korkea imuputkiston vastus, liian korkea nesteen lämpötila) aiheuttavat paineen pumpun sisääntulossa alhaisemmaksi kuin nesteen höyrystymispaine, mikä aiheuttaa suuren määrän kuplia ja laukaisee kavitaatiota. Kavitaatio aiheuttaa jyrkän virtausnopeuden laskun, johon liittyy epänormaalia melua ja voimakasta tärinää.

Diagnoosi ja ratkaisut:

• Suorita perusteelliset ilmanpoisto- ja pumpun esitäyttötoimenpiteet: Varmista ennen jokaista käynnistystä, että pumpun kammio ja imuputki on täytetty kokonaan nesteellä ja kaikki jäännösilma poistetaan perusteellisesti.
• Tarkista ja stabiloi virtalähdejännite: Tarkista virtalähdejännite säännöllisesti varmistaaksesi, että se on vakaa ja täyttää moottorin nimellisjännitevaatimukset. Harkitse tarvittaessa jännitteenvakaajan asentamista monivaiheisen pumpun pyörimisnopeuden tehostamiseksi.
• Tarkista poistoventtiilin aukko: Varmista, että poistoventtiili on täysin auki ja säädä se optimaaliseen käyttöaukkoon todellisten prosessivaatimusten mukaan.
• Paranna imuolosuhteita ja veden tulosyvyyttä: Vaakasuuntaisen monivaiheisen keskipakopumpun veden tulosyvyyden lisääminen voi tehokkaasti lisätä pumpun imupainetta, mikä ratkaisee riittämättömän vedenpaineen aiheuttaman virtausongelman. Samanaikaisesti imukorkeutta tulee vähentää mahdollisimman paljon, imuputken vastusta on vähennettävä ja ylikuumenneen nesteen kuljettamista tulee välttää. Harkitse tarvittaessa paineenkorotuspumpun asentamista tai imuputken suunnittelun optimointia.

4. Virheellinen huolto ja osien kuluminen: Kuluvien osien oikea-aikainen vaihto

Syyanalyysi:

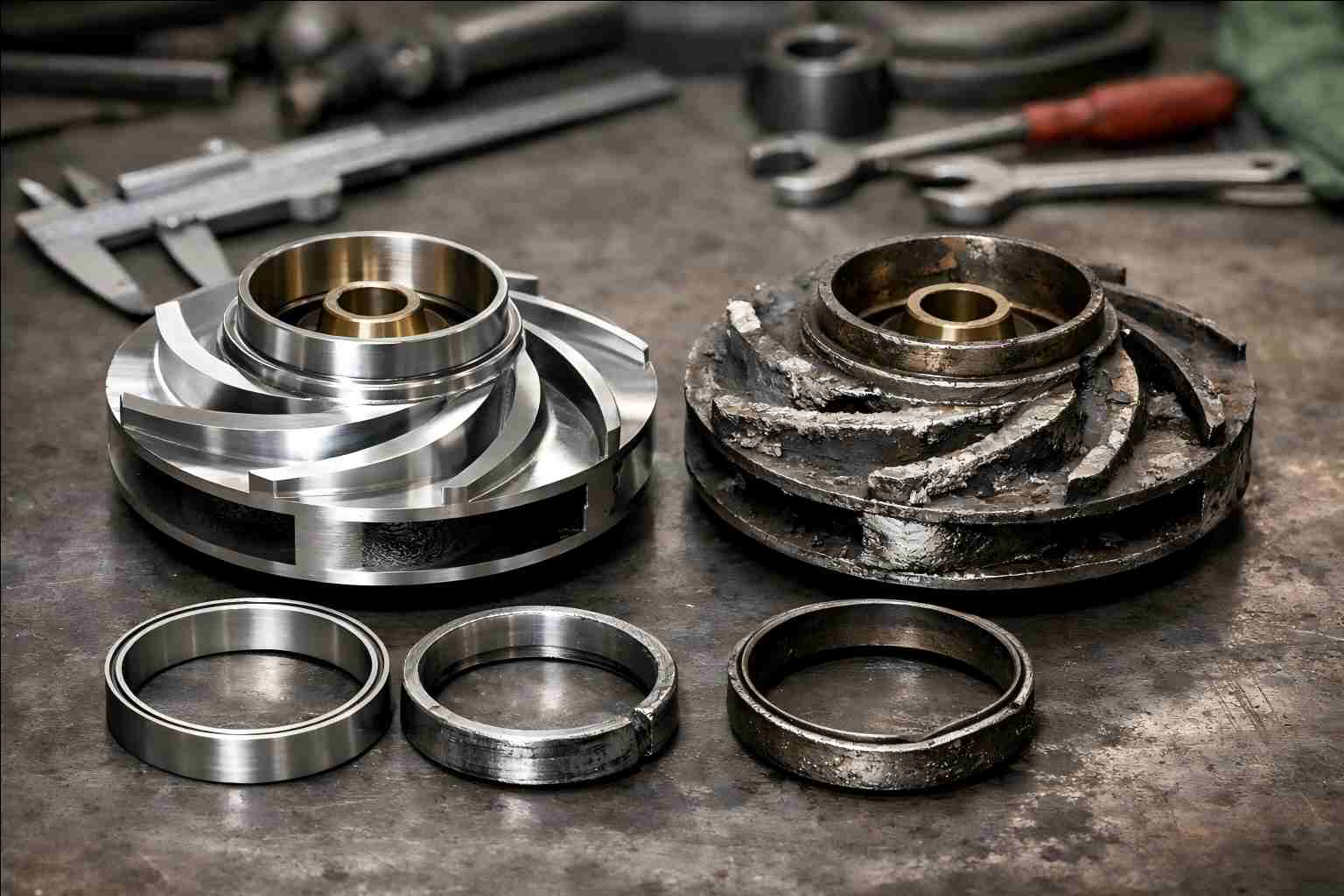

• Juoksupyörän kuluminen tai vaurioituminen: Pitkäaikaisessa käytössä juoksupyörä voi vaurioitua korroosion, kulumisen tai roskien aiheuttaman tukkeutumisen vuoksi, ja siipipyörän virtauskanava voi vääntyä, mikä vaikuttaa vakavasti pumpun työkykyyn ja johtaa merkittävään virtausnopeuden laskuun.
• Tiivisterenkaan kulumisesta johtuva sisäinen vuoto: Tiivisterenkaan ja juoksupyörän välinen rako kasvaa käyttöajan myötä, mikä johtaa pumpun sisällä olevan nesteen takaisinvirtauksen lisääntymiseen, tilavuushyötysuhteen jyrkäseen laskuun ja siten tehollisen virtausnopeuden pienenemiseen.
• Laakereiden kuluminen: Laakereiden kuluminen lisää kitkaa roottorin ja staattorin välillä, heikentää pumpun mekaanista tehokkuutta ja voi jopa aiheuttaa tärinää ja akselitiivisteen vuotoa, mikä vaikuttaa epäsuorasti virtausnopeuteen.
• Tiivisteiden tai mekaanisten tiivisteiden vuotaminen: Tiivisteiden (kuten tiivisteiden tai mekaanisten tiivisteiden) kuluminen tai virheellinen asennus aiheuttaa nestevuotoja, mikä ei vain vaikuta pumpun normaaliin toimintaan, vaan voi myös johtaa riittämättömään virtausnopeuteen.

Diagnoosi ja ratkaisut:

• Tarkasta ja vaihda juoksupyörä säännöllisesti: Luo järjestelmä juoksupyörän kunnon säännöllistä tarkastusta varten, puhdista roskat ajoissa ja korjaa tai vaihda kuluneet ja vaurioituneet siipipyörät. Pitkään käytettyjen pumppujen kuluneet siipipyörät tulee vaihtaa ajoissa.
• Vaihda tiivisterengas ajoissa: Tarkasta tiivisterenkaan rako säännöllisesti ja vaihda se uuteen välittömästi, kun liian suuri rako havaitaan varmistaaksesi, että rako on suunnittelun sallitulla alueella ja ylläpitää pumpun tilavuushyötysuhdetta. Joidenkin tiivisterenkaiden suorituskyky heikkenee pitkäaikaisen käytön jälkeen, joten meidän on vaihdettava ne ajoissa.
• Tarkista ja vaihda laakerit: Tarkista säännöllisesti laakerien voitelutila ja kulumisaste ja vaihda vaurioituneet laakerit ajoissa varmistaaksesi pumpun tasaisen ja tehokkaan toiminnan.
• Tarkasta ja vaihda tiivisteet: Tarkista säännöllisesti tiivisteiden tai mekaanisten tiivisteiden kuluminen ja vuodot ja säädä tai vaihda ne tarpeen mukaan, jotta nestevuoto ei vaikuta pumpun suorituskykyyn.

Johtopäätös

Vaakasuuntaisen monivaiheisen keskipakopumpun riittämättömän virtausnopeuden ongelman ratkaiseminen ei ole vaikeaa; Tärkeintä on tunnistaa perimmäinen syy tarkasti. Muista muistomme: "Estä ilmavuodot ja tarkista jalkaventtiili, puhdista roskat ja poista putkistot, stabiloi jännite pyörimisnopeuden varmistamiseksi, vaihda osat ajoissa kulumisen välttämiseksi".

Lisäämällä veden tulosyvyyttä vedenpaineen nostamiseksi, varmistamalla vakaan jännitteen korkean pyörimisnopeuden ylläpitämiseksi ja vaihtamalla määrätietoisesti vanhentuneet tiivisterenkaat ja juoksupyörät, voit palauttaa nopeasti pumpun nimellisvirtauksen, mutta myös pidentää laitteen käyttöikää ja vähentää käyttöenergian kulutusta.

Jos tarvitset vaihto-opetuksen tietyn vaakasuuntaisen monivaihepumpun tiivisterenkaaseen, ratkaisuja epävakaaseen jännitteeseen tai ammattimaista valinta- ja laskentatukea, ota rohkeasti yhteyttä. Yhteinen pyrkimyksemme on saada jokainen vesipisara virtaamaan tehokkaastiTeffiko.
