API 610 toimii perusstandardina vaakasuuntaisille keskipakopumpuille petrokemian-, öljy-kaasu- ja kemianteollisuudessa. Tämä standardi luokittelee teollisuuden keskipakopumput kolmeen ydinkokoonpanoon: OH-riippuvaiset pumput, BB-laakereiden väliset pumput ja VS pystysuoraan ripustetut pumput. Vuosien perusteellisella API 610 -yhteensopivien pumppujen T&K- ja valmistusosaamisella Teffiko tarjoaa erittäin luotettavia nesteensiirtoratkaisuja eri teollisuudenaloille standardoidun rakennesuunnittelun ja rikkaan kokemuksen ansiosta vaativiin käyttöolosuhteisiin sopeutumisesta.

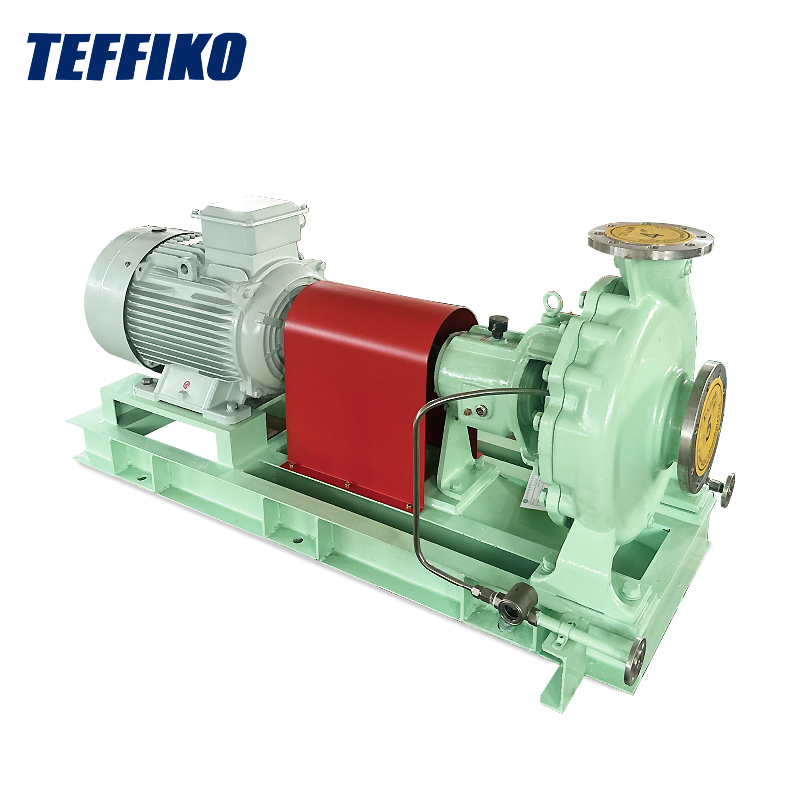

OH (yliriippuva pumppu):Juoksupyörä on asennettu pumpun akselin päähän ulokkeella laakeripesän ulkopuolelle. Laakerikokoonpano on täysin eristetty prosessinesteestä. Se on valtavirran kevyt vaakasuuntainen pumpputyyppi.

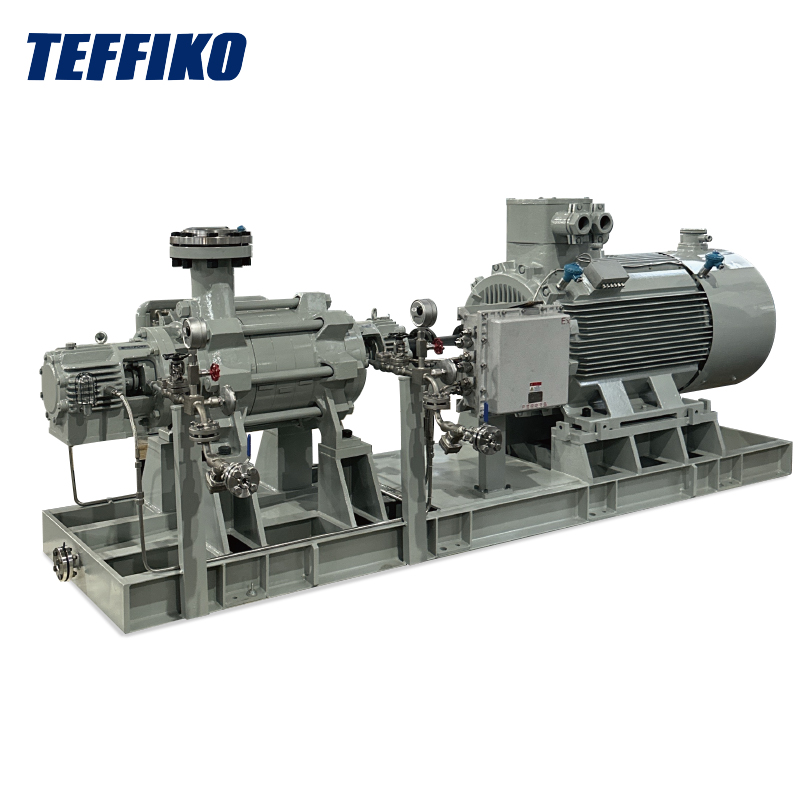

BB (laakerien välinen pumppu):Juoksupyörä on sijoitettu kahden laakerisarjan väliin symmetrisellä tukirakenteella, mikä parantaa huomattavasti roottorin tasapainoa ja yleistä tukijäykkyyttä vaativiin käyttöolosuhteisiin.
VS (pystysuora ripustuspumppu):Pumpun akseli ja juoksupyörä on ripustettu pystysuoraan ja upotettu kuljetettavaan nesteeseen. Sitä käytetään enimmäkseen pystysuorassa syvässä vedessä ja säiliössä tapahtuvissa kuljetuksissa, eikä sitä käsitellä yksityiskohtaisesti tässä asiakirjassa.
Kompakti kokonaisrakenne pienellä jalanjäljillä, sopii projekteihin, joissa tilaa on rajoitettu; yksinkertaiset huoltotoimenpiteet; kätevä mekaanisten tiivisteiden ja juoksupyörien tarkastus ja vaihto, mikä vähentää merkittävästi seisokkeja; sopii vakaan paineen ja kohtalaisen hydraulisen kuormituksen olosuhteisiin, ja se soveltuu erinomaisesti huoltotehtäviin.
Ripustetun rakenteen rajoittama suuri akselin taipumisriski esiintyy suuren juoksupyörän halkaisijan ja korkean paineen olosuhteissa, mikä voi helposti aiheuttaa liiallista tärinää. Se ei sovellu suuren virtauksen, korkean lämpötilan ja korkeapaineisen jatkuvan raskaan käytön tuotantojärjestelmiin. Siinä on lyhyt käyttöikä ja nopea tiivisteiden kuluminen pitkäaikaisissa vaikeissa käyttöolosuhteissa.
Laitoksen käyttöveden kuljetus, kemiallisen reagenssin annostelu, kevyen hiilivedyn siirto, apuprosessinesteen kuljetus ja muut ei-kriittiset, ajoittaiset tai vähäkuormilliset tehtävät.
Symmetrinen roottorin tukirakenne mahdollistaa vahvan kuormituksen mukautuvuuden ja erittäin hyvän akselin vakauden; pystyy toimimaan pitkään korkeassa lämpötilassa ja korkeassa paineessa pienillä dynaamisilla akselikuormilla; tasapainotetut roottorin voimat vähentävät tehokkaasti laitteiden tärinää ja aksiaalista työntövoimaa, mikä tarjoaa paljon paremman toiminnan vakauden verrattuna OH-pumppuihin.
Raskaampi laitteiden paino, suurempi jalanjälki ja vaatimukset vankalle ja lujalle laitteiden perustalle; kehittyneet ja monimutkaiset rakenteet, erityisesti monivaiheisiin BB-pumppuihin; Hankalat purkamis- ja huoltotoimenpiteet sekä suuri huoltotyömäärä ja tiukat vaatimukset kohdistustarkkuudelle asennuksen aikana.
Öljy-kaasun pitkän matkan putkikuljetus, öljykenttien veden ruiskutusjärjestelmät, jalostamon amiini-nesteen kierto, korkean lämpötilan poisto tornin pohjasta, kattilan syöttöveden paineistus ja muut kriittiset jatkuvan tuotannon tehtävät.
Jotta kahden pumpputyypin laitteistokokoonpanot, suorituskyky ja käyttö- ja kunnossapitoerot voidaan erottaa nopeasti toisistaan, seuraava API 610 -standardin mukainen täydellinen vertailutaulukko kattaa keskeiset valintaparametrit:
| Vertailukohde | OH riippupumppu | BB Laakereiden välinen pumppu |
|---|---|---|
| Akselin tukimenetelmä | Yhden pään riipputuki | Kaksilaakerinen symmetrinen tuki |
| Jalanjälki ja perusta | Kompakti koko yksinkertaisella pohjalla | Suuri koko vaatii vahvistetun perustan |
| Paineenkäsittelykapasiteetti | Sopii kohtalaiseen paineeseen | Soveltuu korkealle / ultrakorkealle paineelle |
| Virtauskapasiteetti | Pienen tai keskitason virtaus | Keski-korkea virtaus vahvalla kuorman sietokyvyllä |
| Huollon helppous | Yksinkertainen rakenne ja kätevä huolto | Monimutkainen rakenne ja kattavat huoltotoimenpiteet |
| Aksiaalinen kuormitus ja muodonmuutos | Akselin taipuma tapahtuu; kohtalainen vakaus | Tasapainoiset kuormat ilman merkittäviä muodonmuutoksia |
| Roottorin dynamiikan suorituskyky | Rajoitettu jäykkyysmarginaali suhteellisen alhaisella pyörimisnopeudella | Riittävä jäykkyys, alhainen tärinä ja hyvä vakaus |
| Laakerin tyyppi | Kuulalaakerit/rullalaakerit | Holkki-/kippityynyn painelaakerit |
| Tiivisteen kokoonpano | Perinteiset yksi-/kaksipatruunaiset mekaaniset tiivisteet | Huuhtelutyyppiset / tandem-korkeapainetiivisteet |
| Yleisesti käytetyt materiaalit | 316 ruostumaton teräs, duplex ruostumaton teräs | Kromiteräs, Inconel, Hastelloy |
Hankkeissa, joissa tavoitellaan edullista, kätevää käyttöä ja huoltoa rajoitetulla tilalla, keski-matalapaineisissa, pienten ja keskisuurten virtausten apukäyttöolosuhteissa, OH-riippuvat pumput ovat suositeltavia. Kriittisissä jatkuvatoimisissa tuotantoyksiköissä, jotka altistuvat korkealle lämpötilalle, korkealle paineelle ja suurelle virtaukselle ja joissa on tiukat vaatimukset laitteiden vakaudelle, alhaiselle vikatiheydelle ja pitkälle käyttöikään, on käytettävä BB:n laakereiden välisiä pumppuja. Todellinen pumpun valinta edellyttää parametrien, kuten keskikorroosion, viskositeetin ja käynnistys-pysäytystaajuuden, kattavaa arviointia laitteiden luotettavuuden ja projektin taloudellisuuden tasapainottamiseksi.
