Kattava opas ISG-pystysuuntaisiin vs ISW-vaakasuuntaisiin keskipakopumppuihin

Teollisuuden nesteiden kuljetuksen alalla pystysuuntaisista ISG-keskipakopumpuista ja ISW-vaakasuorista keskipakopumpuista on tullut yleisiä valintoja useisiin sovellusskenaarioihin ainutlaatuisten rakenteellisten etujensa ja tarkan skenaarioiden mukauttavuuden ansiosta. Erityisissä työolosuhteissa tarkan mallin valinta on kuitenkin ammattimainen haaste. Kuten insinööritiimiTeffiko, tiedämme hyvin, ettei ole olemassa ehdottoman optimaalista pumppumallia, on vain sopivin ratkaisu. Tässä artikkelissa tehdään kattava vertailu ISG- ja ISW-keskipakopumppujen välillä neljästä pääulotteesta: rakennesuunnittelu, suorituskykyominaisuudet, soveltuvat skenaariot sekä asennus ja huolto. Se jakaa myös Teffikon käytännön kokemusta mallien valinnasta auttaakseen sinua tekemään tietoisia päätöksiä.

Sisällysluettelo

1. Rakennesuunnittelu

2. Suorituskykyominaisuudet

3. Sovellettavat skenaariot

4. Asennus ja huolto

I. Rakennesuunnittelun vertailu ISG-pystykeskipakopumppujen ja ISW-vaakakeskipakopumppujen välillä

Ydinero ISG-pystykeskipakopumppujen ja ISW-vaakakeskipakopumppujen välillä alkaa niiden rakenteellisesta suunnittelusta. Tämä määrittää suoraan niiden tilankäytön, asennustavan ja putkilinjan sovituslogiikan, joten se on ensisijainen tekijä, joka on otettava huomioon mallin valinnassa.

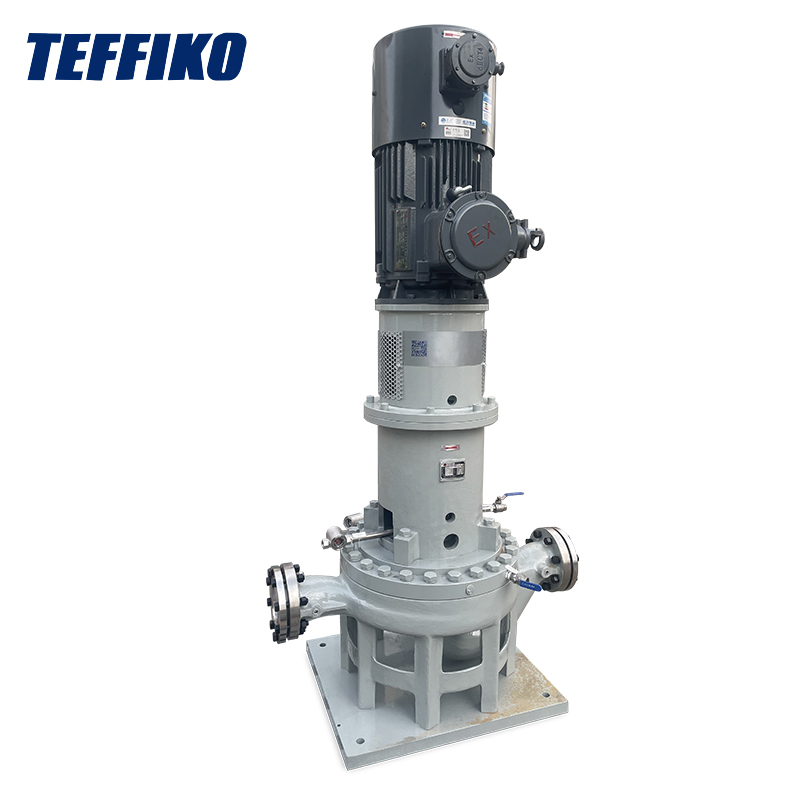

(I) ISG Pysty keskipakopumppu: Pystysuuntainen asettelu tilaa säästäväksi

Pystysuorassa ISG-pumpussa on integroitu pystysuora rakenne, jonka pumpun akseli on kohtisuorassa maahan. Sen kokonaiskorkeus on suhteellisen korkea, mutta lattiapinta-ala on pieni. Sen veden tulo- ja poistoaukot on suunniteltu joustavasti, mikä mahdollistaa suoran liittämisen putkistojärjestelmään ilman lisäalustaa. Tämä tekee siitä erityisen sopivan kapeiden tilojen skenaarioihin, kuten toissijaisiin vesihuoltolaitteiden huoneisiin korkeissa rakennuksissa tai kompakteissa tuotantolinjoissa.

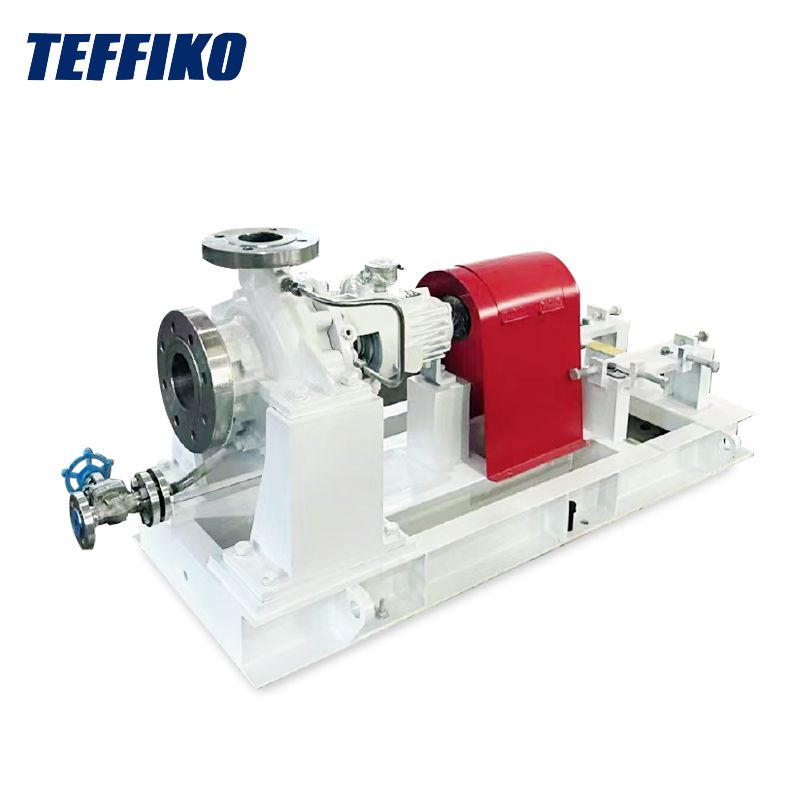

(II) ISW:n vaakasuora keskipakopumppu: vaakasuora asettelu korkean vakauden takaamiseksi

ISW-vaakapumpussa on rakenne, jossa moottori ja pumpun runko ovat vaakatasossa koaksiaalisia, pumpun akseli on yhdensuuntainen maan kanssa ja vaatii kiinnityksen alustan kautta. Sen tulo- ja ulostuloaukko sijaitsevat samalla vaakalinjalla, mikä helpottaa suoraa yhteyttä vaakasuoraan putkistoon ja vähentää vastushäviötä. Tämä rakenne on matalalla painopisteellä ja varmistaa vakaan toiminnan, joten se sopii skenaarioihin, joissa on riittävästi maatilaa, kuten suuriin työpajoihin tai kunnallisiin vesilaitoksiin, joissa kunnossapito on kätevää.

II. Suorituskykyominaisuuksien vertailu: energiankulutus, pään ja kavitaatiovastus

Rakenteellisten erojen lisäksi näiden kahden suorituskyvyn vaihtelut vaikuttavat suoraan toiminnan tehokkuuteen ja sovellettaviin työolosuhteisiin. Tämä näkyy erityisen selvästi niiden sopeutumiskyvyssä energiankulutuksen, pään kantaman ja kavitaatiokestävyyden suhteen.

(I) Energiankulutus ja tehokkuus

Hydraulisen tehokkuuden kannalta sekä ISG- että ISW-keskpakopumput käyttävät edistyneitä hydraulisia mallimalleja. Siipipyörän virtauskanavan optimoinnin jälkeen niiden hyötysuhteet ovat nimelliskäyttöolosuhteissa suhteellisen lähellä, tyypillisesti 75-85 %. Vaihtuvan kuorman toimintaskenaarioissa ilmenee kuitenkin eroja:

• ISW-vaakasuuntaisessa keskipakopumpussa on pehmeämpi pumpun rungon virtauskanava, mikä johtaa pienempään hyötysuhteen laskuun, kun sitä käytetään nimellisvirtauksen ulkopuolella. Se sopii paremmin skenaarioihin, joissa virtauksen vaihtelut ovat suuret.
• Pystysuora ISG-keskipakopumppu säilyttää vakaan hyötysuhteen nimellisvirtauksella, mutta kokee nopeamman tehokkuuden vaimennuksen, kun virtaus vaihtelee. Se sopii paremmin skenaarioihin, joissa virtausvaatimukset ovat jatkuvat.

Energiankulutuksen suhteen:

• ISG-pumppu kuluttaa vähemmän energiaa matalan virtauksen ja korkean noston työoloissa.
• ISW-pumppu tarjoaa paremman energiatehokkuuden suurivirtaussovelluksissa ja matalakorkoisissa sovelluksissa.

(II) Head Range

• Pystysuuntaisen ISG-keskipakopumpun kantama on yleensä 5–125 m, mikä tekee siitä taitavamman "korkean noston, matalan virtauksen" kuljetustarpeiden täyttämisessä. Sen pystyrakenteinen pumpun akseli kantaa voimaa tasaisemmin; korkealla ajettaessa juoksupyörän keskipakovoiman siirto on vakaampi ja liiallisen paineen aiheuttama akselipoikkeama on vähemmän todennäköistä. Siksi sitä käytetään usein skenaarioissa, kuten korkean rakennuksen vesihuolto ja kattilan syöttövesi.
• ISW:n vaakasuuntaisen keskipakopumpun nostokorkeus keskittyy enemmän "keski-matalakorkeiseen, korkeaan virtaukseen", yleensä 3–80 metriin. Sen vaakasuora rakenne sopeutuu paremmin suurivirtausmateriaalien vakaaseen kuljetukseen ja välttää korkean pään aiheuttaman liiallisen aksiaalivoiman. Se soveltuu skenaarioihin, joissa on alhainen nostokorkeus, mutta korkea virtausvaatimus, kuten kunnallisen putkiverkoston vedensiirto, teollisuuden kiertovesi ja maatalouden kastelu.

(III) Kavitaatiovastus: ISW:llä on reuna

ISW-vaakapumpun positiivinen nettoimukorkeus (NPSH) on yleensä 0,5–1,5 m pienempi kuin ISG-pumpun. Sen imuaukon rakenne on optimoitu, mikä tekee siitä vähemmän alttiita kavitaatiolle kuljetettaessa helposti höyrystyvää materiaalia tai korkeassa imuvastuksessa. ISG-pystypumppu sen sijaan sopii paremmin tilanteisiin, joissa imuolosuhteet ovat hyvät ja putkilinjat ovat lyhyet.

III. Sovellettavien skenaarioiden vertailu: On-demand-vastaavuus on avainasemassa

(I) ISG:n pystykeskipakopumppu: ensimmäinen valinta kapeaan tilaan ja korkean pään skenaarioihin

• Toissijainen vesihuolto kerrostaloissa: Korkean rakennuksen asukkaat tarvitsevat suhteellisen korkeaa vedenpainetta, ja laitehuoneet sijaitsevat yleensä katolla tai kellarissa, jossa on kapea tila. Pystysuora ISG-keskipakopumppu sopii täydellisesti tähän skenaarioon pienen lattiapinta-alan ja korkean nostokorkeuden ansiosta.
• Pienten teollisuuslaitteiden tuki: Kuten CNC-työstökoneiden jäähdytysjärjestelmät ja pienten kattiloiden syöttövesijärjestelmät. Näissä skenaarioissa on vakaa virtaustarve ja rajoitettu asennustila, ja ISG-pumppu voidaan integroida putkistoon tilan säästämiseksi.
• Liiketilojen vesikierto: Sisältää hotellien keskusilmastointilaitteiden jäähdytysvesikierron ja kauppakeskusten palovesijärjestelmät. ISG-pumpun pystysuora rakenne helpottaa liittämistä katossa tai kulmassa oleviin putkistoon vaikuttamatta sisätilojen sijoitteluun.

(II) ISW:n vaakasuuntainen keskipakopumppu: päävaihtoehto suuren tilan ja suuren virtauksen skenaarioihin

• Kunnallinen vedenkäsittely: Sisältää kierrätetyn veden uudelleenkäytön jätevedenpuhdistamoissa ja putkiverkoston siirrot vesilaitoksessa. Näissä skenaarioissa on suuri virtaustarve ja riittävästi maatilaa, ja ISW-pumpun vaakasuora sijoittelu mahdollistaa eräasennuksen ja keskitetyn huollon.
• Laajamittainen teollinen tuotanto: Esimerkiksi raaka-aineiden kuljetukset kemian yrityksissä ja jäähdytyskiertovesijärjestelmät metallurgiassa. Näissä skenaarioissa on suuria virtauksen vaihteluita ja ne edellyttävät kavitaatiovastusta, ja ISW-pumpulla on parempi vakaus ja mukautumiskyky näihin tarpeisiin.
• Maatalous- ja siviilikastelu: Sisältää viljelysmaan kastelun ja vedenvaihdon suurissa kalalammissa. Näissä skenaarioissa on alhainen nostokorkeus, mutta suuri virtaustarve, ja ISW-pumpun alhainen energiankulutus ja helppo huolto voivat vähentää pitkän aikavälin käyttökustannuksia.

IV. Asennus- ja huoltovertailu

Asennusvaikeudet ja ylläpitokustannukset ovat tekijöitä, joita ei voida jättää huomiotta pitkäaikaisessa käytössä. Erot näiden kahden välillä tässä ulottuvuudessa vaikuttavat suoraan toiminnan tehokkuuteen myöhemmässä vaiheessa.

(I) Asennus

• Pystykeskipakopumppu ISG: Asennukseen ei tarvita erillistä alustaa. Sen tarvitsee vain liittää pumpun rungon laippa putkilinjan laippaan ja kiinnittää pumpun jalat laajennuspulteilla. Yksi henkilö pystyy suorittamaan yhden laitteen asennuksen puolessa päivässä, joten se sopii erityisen hyvin olemassa olevien kohteiden korjausprojekteihin. On kuitenkin huomattava, että sen pystysuoralla rakenteella on korkeat vaatimukset asennuksen kohtisuoralle. Jos pumpun akselin kallistus ylittää 0,1 mm/m, se johtaa helposti kiihtyvään laakerien kulumiseen.
• ISW-vaakasuora keskipakopumppu: On tarpeen ensin kaataa betonialusta tai asentaa teräskannatin varmistaaksesi, että pohjatason virhe ei ylitä 0,2 mm/m. Kiinnitä sitten pumpun runko alustaan ​​ja liitä lopuksi putkisto. Asennussykli on noin 1-2 päivää, joten se sopii paremmin uusien rakennusprojektien varhaiseen suunnitteluun. Sen vaakasuora sijoittelulla on kuitenkin korkeampi vikasietokyky perustusten tasaisuuden suhteen, eikä lievä maan painuma vaikuta helposti laitteiston toimintaan.

(II) Huolto

ISW-vaakasuora keskipakopumppu on kätevämpi huoltoon: Moottorin ja pumpun rungon vaakasuoran jakautumisen vuoksi sen tarvitsee irrotuksen aikana vain irrottaa kytkinsuojus ja löysätä liitäntäpultit moottorin erottamiseksi pumpun rungosta. Kun vaihdat herkkiä osia, kuten juoksupyöriä ja tiivisteitä, putkistoa ei tarvitse siirtää. Huoltohenkilöstö voi toimia maassa, mikä on erittäin turvallista. Esimerkiksi kun tiiviste vuotaa, huoltohenkilöstön ei tarvitse kiivetä korkealle ja voi suorittaa vaihdon 1-2 tunnissa.

Pystysuorassa ISG-keskipakopumpussa, koska moottori sijaitsee yläosassa, on huollon aikana ensin irrotettava moottorin johdot ja kiinnityspultit ja nostettava moottoria päästäksesi käsiksi pumpun rungon sisäisiin osiin. Jos se asennetaan ahtaaseen tilaan tai korkeaan rakennushuoneeseen, on käytettävä nosturia tai nostolaitteita, mikä johtaa pitkän huoltojakson ja korkeiden kustannusten vuoksi. Siksi ISW-vaakasuora keskipakopumppu on suositeltavampi skenaarioissa, joissa kunnossapidon mukavuusvaatimukset ovat korkeat (kuten valvomattomat pumppuasemat).

V. Valinnan yhteenveto: 3-vaiheinen nopea tuomio

• Tarkista tila: Valitse ahtaisiin tiloihin pystysuora ISG-pumppu ja riittävästi maatilaa varten vaakasuuntainen ISW-pumppu.
• Tarkista työskentelyolosuhteet: Valitse ISG-pumppu korkean noston ja pienen virtauksen vaatimuksiin ja ISW-pumppu keski-matalakorkeisiin ja suuriin virtausvaatimuksiin.
• Tarkista huoltotarpeet: Valitse ISW-pumppu ilman valvontaa ja kätevää huoltoa varten; Valitse ISG-pumppu skenaarioihin, joissa on pitkät huoltovälit ja rajoitettu tila.

Johtopäätös

ISG-pystykeskipakopumpuilla ja ISW-vaakasuorilla keskipakopumpuilla on kummallakin omat etunsa, ja valinnan ydin on "mukauttaminen" – tilan, työolosuhteiden ja huoltovaatimusten mukauttaminen. Jos olet edelleen epävarma optimaalisen pumppumallin valinnasta erityisiin työolosuhteisiin,TeffikoAmmattitaitoinen tiimi voi tarjota ilmaisen valintakonsultoinnin. Meillä on rikas sovelluskokemus ja voimme suositella sopivinta ja tehokkainta ratkaisua tiettyjen parametrien (kuten virtausnopeus, paine, väliaineen ominaisuudet, asennusympäristö jne.) perusteella, mikä varmistaa nestejärjestelmäsi vakaan ja energiatehokkaan toiminnan.
