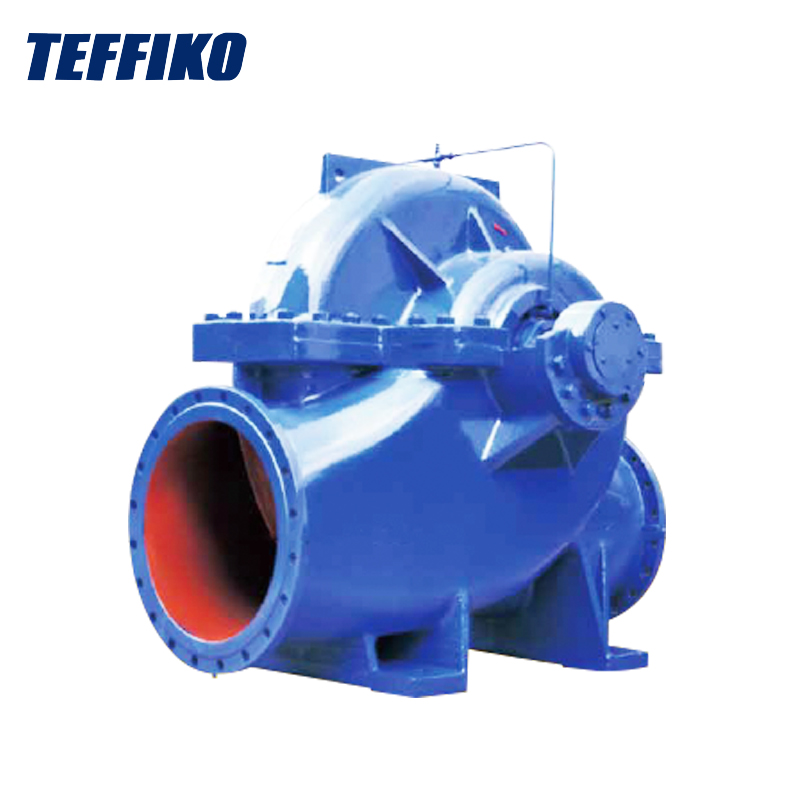

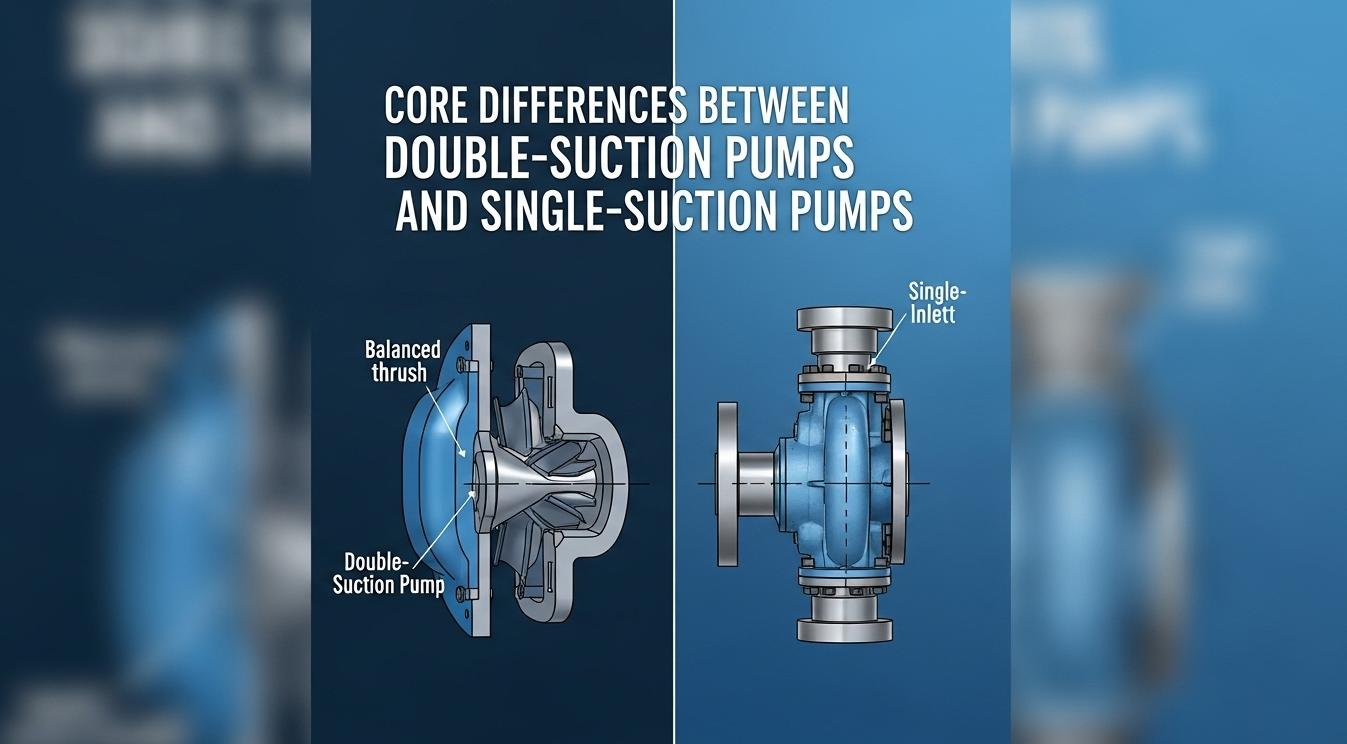

Eräänlainenkeskipakopumppujolle on tunnusomaista imuaukot juoksupyörän molemmilla puolilla; nestettä tulee pumpun onteloon molemmilta puolilta samanaikaisesti. Pumpun runko on pääosin vaakasuoraan halkaistu, mikä helpottaa purkamista ja huoltoa, ja se on varustettu symmetrisillä imuvirtauskanavilla, joissa on suurempi määrä komponentteja.
Siinä on imuaukko vain juoksupyörän toisella puolella; nestettä tulee pumpun runkoon yksisuuntaisesti. Pumpun runko on pääosin pääty- tai kierukkatyyppinen, kompaktimpi rakenne, vähemmän komponentteja kuin kaksoisimupumpuissa, eikä siinä ole symmetristä imuvirtauskanavaa.
Kaksoisimupumpuissa on kaksisuuntainen imurakenne, jossa nestettä tulee tasaisesti siipipyörän molemmilta puolilta, mikä voi tehokkaasti pienentää paine-eroa siipipyörän kahden puolen välillä ja pienentää kavitaation todennäköisyyttä. Yksiimupumpuissa käytetään yksisuuntaista imua, ja nesteellä on taipumus muodostaa paineenvaihteluja siipipyörän toiselle puolelle tullessaan, erityisesti korkean virtauksen olosuhteissa, kavitaatioriski on suhteellisesti suurempi. Lisäksi kaksoisimupumppujen imuvirtauskanavan rakenne on paremmin nestemekaniikan periaatteiden mukainen, mikä johtaa pienempään vastushäviöön, kun nestettä tulee pumpun onteloon; yksiimupumppujen imuvirtauskanavaa rajoittaa rakenne, joten vastushäviö on yleensä suurempi kuin kaksoisimupumppujen, ja imuputkiston asennusvaatimukset ovat tiukemmat.
Mitä tulee virtausnopeuteen, kaksisuuntaisen imuetuun luottaen, kaksoisimupumppujen virtausnopeus on yleensä 1,5-2 kertaa suurempi kuin yksiimuisten pumppujen virtausnopeus samalla siipipyörän halkaisijalla ja nopeudella, ja se soveltuu suuren virtauksen kuljetusskenaarioihin, kuten kaupunkien vesihuoltoon ja suuriin vesihuoltoprojekteihin. Yksiimupumpuilla on kapeampi virtausalue, ja ne sopivat paremmin pieniin ja keskisuuriin virtausvaatimuksiin, kuten teollisuuden kiertovesijärjestelmiin ja pieniin kastelulaitteisiin. Kannen suorituskyvyn osalta voidaan todeta, että siipipyörään kohdistuvan symmetrisen voiman vuoksi kaksoisimupumpuilla voidaan saavuttaa suurempi nostokorkeus lisäämällä siipipyörän halkaisijaa tai nopeutta, mutta rakenteen rajoittamana ne eivät ole yhtä hyviä kuin monivaiheiset yksiimupumput erittäin korkean paineen skenaarioissa. Yksiimupumpuissa on matalammat yksivaiheiset nostokorot; jos vaaditaan korkeita nostoja, tarvitaan monivaiheista suunnittelua, mutta monivaiheisten yksiimupumppujen tilavuus ja ylläpitokustannukset kasvavat vastaavasti.
Vaadittu nettopositiivinen imukorkeus (NPSHr) on 20–30 % pienempi kuin saman tyyppisten yksiimupumppujen; virtausnopeuden jakautuminen siipipyörän sisääntulossa on tasainen, paikallisten matalapainealueiden muodostumisen todennäköisyys on pieni ja se voi toimia vakaasti alhaisemmalla imunesteen korkeudella imuputken asennuskorkeuden löysemillä rajoituksilla.
Vaadittu kavitaatiomarginaali on suhteellisen korkea; jos imuolosuhteet ovat huonot (kuten alhainen imunesteen taso ja suuri putkilinjan vastus), kavitaatio on altis, mikä johtaa pumpun rungon tärinään ja lisääntyneeseen meluon. Pitkäaikainen kavitaatio vahingoittaa juoksupyörää ja vaikuttaa laitteen käyttöikään.
Kaksoisimupumpuilla on suhteellisen monimutkainen rakenne, mukaan lukien vaakasuoraan jaetut pumppurungot, symmetriset juoksupyörät, kaksipäiset tiivisteet ja muut komponentit, joiden kokoonpanon tarkkuusvaatimukset ovat korkeat. Päivittäisen huollon aikana vaakasuoraan jaettu pumpun runko on purettava, huoltojakso on pitkä ja huoltokustannukset ovat noin 1,2-1,5 kertaa yksiimuisten pumppujen kustannukset. Yksiimupumpuilla on yksinkertainen rakenne ja pieni määrä komponentteja; esimerkiksi päätyimuisten yksiimupumppujen tarvitsee vain irrottaa etupään kansi tiivisteiden vaihtamista tai juoksupyörän tarkastamista varten, mikä helpottaa huoltotoimenpiteitä ja alentaa ylläpitokustannuksia. Pitkäaikaisen käytön näkökulmasta yksiimupumpuilla on enemmän kustannusetuja pienissä ja keskisuurissa virtausskenaarioissa, joissa huoltotarve on alhainen, kun taas kaksoisimupumput voivat heijastaa arvoaan vain suuren virtauksen ja erittäin luotettavissa kysyntäskenaarioissa.
Leveiden virtauskanavien ja kaksisuuntaisen imurakenteen ansiosta sillä on vahvempi sopeutumiskyky väliaineisiin ja se voi kuljettaa nesteitä, jotka sisältävät pienen määrän epäpuhtauksia (kiinteiden hiukkasten pitoisuus ≤3 %), kuten jokivettä ja teollisuusjätevettä; symmetrinen rakenne voi vähentää pumpun rungon hankausta väliaineen vaikutuksesta, mikä sopii nesteille, joilla on alhainen syövyttävyys.
Virtauskanava on kapea, erityisesti pienivirtausmallien virtauskanava on helppo tukkia epäpuhtauksilla, joten se soveltuu vain puhtaiden nesteiden, kuten kirkkaan veden ja liuottimien, kuljettamiseen; jos epäpuhtauksia sisältäviä aineita on kuljettava, tulee asentaa lisäsuodatinlaitteita, muuten vikoja syntyy helposti, mikä lisää laiteinvestointeja ja käyttövastusta.
Vaakasuoraan jaetun rakenteen ja imu- ja poistoputkistojen vaakasuoran järjestelyn vuoksi kaksoisimupumpuilla on suuri kokonaislattiapinta-ala ja ne vaativat yleensä suuren asennustilan, erityisesti suuria kaksoisimupumppuja käytettäessä, konehuoneen koolle on asetettu selkeät vaatimukset. Yksiimupumpuilla on kompakti rakenne; pääteimuiset yksiimupumput voidaan asentaa pysty- tai vaakasuoraan, vaakasuuntaisten yksiimupumppujen lattiapinta-ala on vain 60-70 % saman virtausnopeuden kaksoisimupumppujen lattiapinta-alasta, ja pystysuorat yksiimupumput voivat säästää vaakatilaa, mikä sopii tilanteisiin, joissa asennustila on rajoitettu, kuten pienet teollisuuslaitokset ja korkean rakennuksen kiertovesijärjestelmät.
Juoksupyörä on symmetrisesti jännitetty, säteittäiset voimat kumoavat toisensa käytön aikana, pumpun akselin radiaalinen kuorma on pieni ja laakerien kulumisnopeus hidas; nimellisissä työolosuhteissa tärinänopeus on ≤2,8 mm/s, meluarvo on alle 85 dB ja toiminnan vakaus on korkea.
Juoksupyörä on jännitetty toiselta puolelta, säteittäinen voima on suuri, mikä on helppo aiheuttaa laakerin kuumenemista ja kulumista pitkäaikaisessa käytössä; värähtelynopeus on enimmäkseen välillä 3,5-5 mm/s, meluarvo on 5-10 dB korkeampi kuin kaksoisimupumppujen, ja toiminnan vakaus ja vaimennusvaikutus ovat heikompia kuin kaksoisimupumpuilla.
Ostokustannuksiltaan saman virtauseritelmän mukaan kaksoisimupumppujen hinta on yleensä 1,3-1,8 kertaa yksiimupumppuihin verrattuna, koska kaksoisimupumpuilla on monimutkainen rakenne, suuri materiaalinkulutus ja korkeat valmistusprosessivaatimukset. Yksiimupumpuilla on alhaisemmat hankintakustannukset, ja ne sopivat pieniin ja keskisuuriin virtausprojekteihin rajoitetuilla budjeteilla. Käyttökustannuksiltaan kaksoisimupumppujen hyötysuhde on yleensä 3–5 % korkeampi kuin yksiimupumppujen, ja sähkönsäästövaikutus on merkittävä pitkän aikavälin suurivirtausskenaarioissa. Yksiimupumpuilla on alhaisempi hyötysuhde, mutta pieni- ja keskivirtausskenaarioissa käyttökustannusero ei ole suuri. Ylläpitokustannusten osalta, kuten aiemmin mainittiin, kaksoisimupumpuilla on pitkät huoltojaksot ja korkeat kustannukset, kun taas yksiimupumput ovat taloudellisempia huoltaa. Yritysten on arvioitava kokonaisvaltaisesti kustannukset projektin elinkaaren perusteella.
Pumppua valittaessa on asetettava etusijalle virtausvaatimukset: suuren virtauksen skenaarioissa (yleensä ≥ 200 m³/h), kuten kaupunkien pääteiden vesihuolto ja suurten voimalaitosten kiertovesijärjestelmät, kaksoisimupumput ovat suositeltavia; pienille ja keskisuurille virtausskenaarioille (≤150m³/h), kuten pienille tehtaan jäähdytysjärjestelmille ja kodin kastelulle, yksiimupumput ovat sopivampia. Toiseksi, katso kavitaatioolosuhteet; jos imunesteen taso on alhainen ja putkilinjan vastus on suuri, kaksoisimupumput ovat parempi valinta; Kun imuolosuhteet ovat hyvät eikä erityisiä kavitaatiovaatimuksia ole, voidaan valita yksiimupumput. Lisäksi on myös tarpeen ottaa huomioon tekijöitä, kuten asennustila, ylläpitokustannukset ja keskitason ominaisuudet: yksiimupumput valitaan rajoitettuun asennustilaan ja kaksoisimupumput valitaan korkean toiminnan vakauden ja alhaisen melutason vaatimuksiin; yksiimupumput valitaan puhtaiden nesteiden kuljetukseen ja kaksoisimupumput voidaan harkita vähäisen epäpuhtauden tai alhaista syövyttävyyttä sisältävien nesteiden kuljetukseen. Vain eri tekijöitä kattavasti arvioimalla voidaan valita sopivin pumpputyyppi varmistamaan järjestelmän tehokkaan ja vakaan toiminnan.
Tässä artikkelissa verrataan selkeästi kaksoisimupumppujen ja yksiimupumppujen keskeisiä eroja, mikä tarjoaa perustan pumpun valinnalle eri skenaarioissa. Ammattimaisena pumppuyrityksenäTEFFICOon täysin linjassa kahden tyyppisten pumppujen teknisten näkökohtien kanssa, ja sen tuotteilla on sekä tehokas suorituskyky että vakaa laatu, jotka voivat mukautua erilaisiin tarpeisiin, kuten suuri virtaus ja alhainen kavitaatio, pieni ja keskivirtaus sekä kompakti asennus. Olipa kyseessä ensimmäinen valinta, jonka on vastattava tarkasti työoloja tai laitepäivitys parempien ratkaisujen etsimiseksi, TEFFIKO voi tarjota luotettavaa tukea runsaalla kokemuksella ja räätälöityillä palveluilla. ValintaTEFFICOkaksinkertainen on kaksinkertainen takuu tehokkaalle toiminnalle ja pitkäaikaiselle lisäarvolle.
-
