Vaakasuuntaiset vs. pystysuuntaiset keskipakopumput: Lopullinen teollisuuden valintaopas

Keskipakopumputovat keskeisiä laitteita nesteiden siirtoon eri teollisuudenaloilla ja niillä on keskeinen rooli kunnallisesta vedenkäsittelystä öljyn ja kaasun talteenottoon. Valinta vaaka- ja pystysuuntaisten keskipakopumppujen välillä on kuitenkin keskeinen haaste valinnassa. Oikea valinta lisää tehokkuutta ja alentaa kustannuksia, kun taas väärä valinta voi johtaa järjestelmän tehottomuuteen ja hankalaan ylläpitoon. Tässä artikkelissa eritellään kahden pumpputyypin ja vivun valintalogiikkaTeffikoYrityksen tekninen kasautuminen ja tuoteedut keskipakopumppualalla auttavat sinua tekemään tarkkoja valintoja ja välttämään väärinkäsityksiä.

I. Vaakasuuntaiset keskipakopumput: vakaat ja kätevät, sopivat pitkäaikaiseen käyttöön

Akseli on yhdensuuntainen maan kanssa, ja moottori ja siipipyörä on asennettu vaakasuoralle universaalille pohjalevylle esittäen "vaakasuoran litteän muodon". Sen tärkeimmät edut ovat vakaus ja helppohoitoisuus.

Edut

Yksinkertainen asennus ja kohdistus, korkea vakaus ja alhainen tärinä; kätevä huolto ja kunnostus pääsee ilman putkistojen purkamista; joustava ajo, joka on mukautettavissa useisiin voimanlähteisiin ja tarjoaa korkean kustannustehokkuuden lyhytaikaisiin investointeihin.

Rajoitukset

Suuri lattiatila, rajoitettu tilarajoitteisissa skenaarioissa; NPSH:ta on valvottava kavitaation estämiseksi, kun se asennetaan nestepinnan yläpuolelle; tiivisteet ovat alttiita vuotaville, mikä vaatii säännöllistä kohdistuksen seurantaa.

II. Pystysuuntaiset keskipakopumput: tilaa säästävät ja kavitaatiota kestävät, soveltuvat monimutkaisiin skenaarioihin

Akseli on kohtisuorassa maahan nähden, ja moottori sijaitsee pumpun pään yläpuolella, ja se on "pystysuoraan hoikka". Sen tärkeimmät edut ovat tilansäästö ja mukautuvuus monimutkaisiin nesteisiin.

Edut

Minimaalinen lattiatila, ihanteellinen kapeisiin tiloihin; upotettava käyttö mahdollista ilman esikäsittelyä, mikä tarjoaa erinomaisen kavitaatiokestävyyden; vähemmän tiivisteiden kulumista ja alhainen vuotoriski, sopii monimutkaisille nesteille, jotka sisältävät vaahtoa ja lietettä.

Rajoitukset

Monimutkainen huolto, joka edellyttää yläosan tai nostolaitteiden purkamista, mikä johtaa pitkiin seisokkeihin; korkeat vaatimukset pystysuoralle korkeudelle; altis aksiaalisen työntövoiman ongelmille korkeassa paineessa.

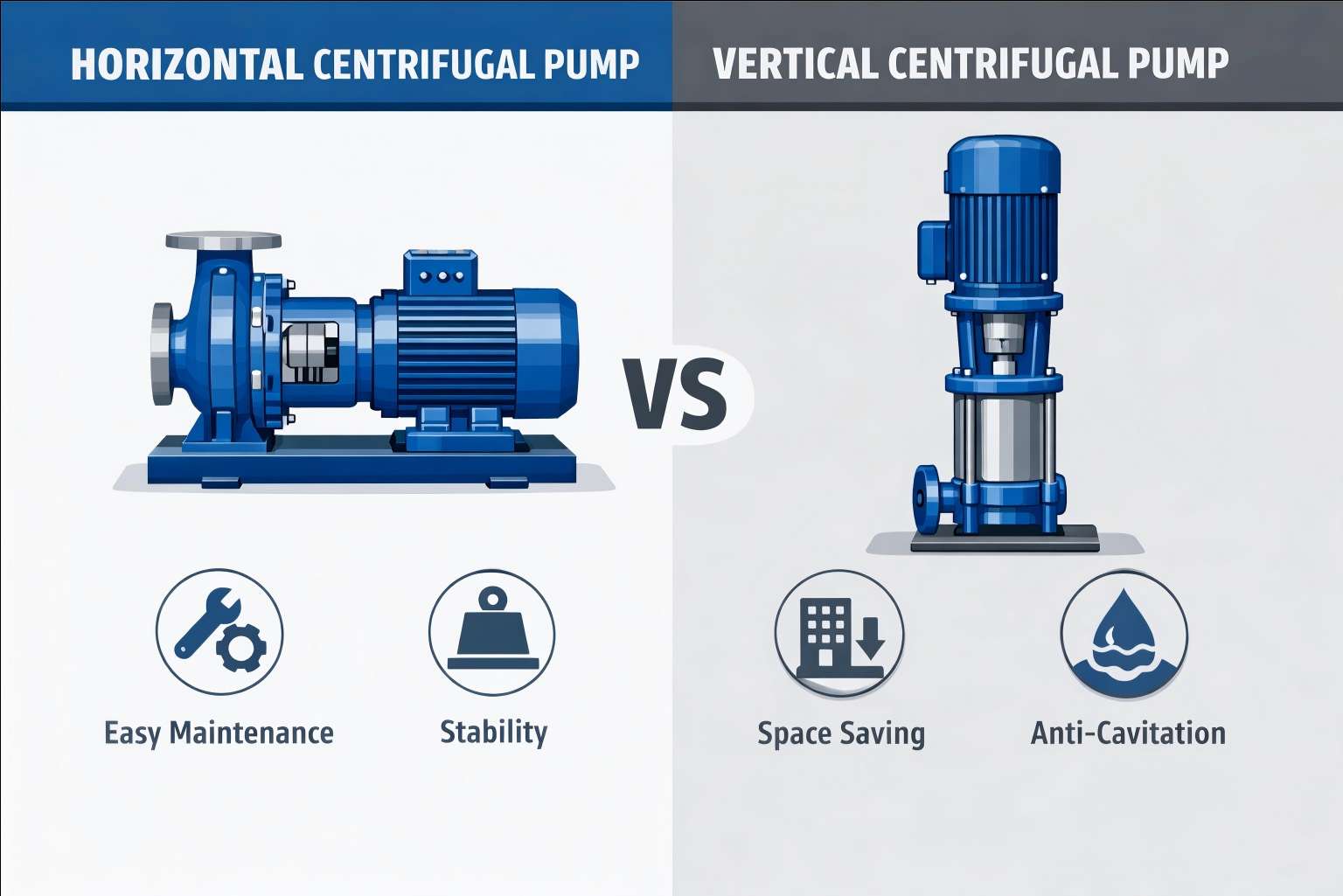

III. Tiedot ja käytännön vertailu

Nopeaa ohjetta varten olemme koonneet tämän vertailumatriisin käytännön kokemusten perusteella:

IV. Syvällinen keskustelu eduista ja haitoista

Hyvien ja haittojen arviointi käyttöympäristösi ja nesteominaisuuksien perusteella on ratkaisevan tärkeää oikean pumpun valinnassa. Seuraavassa on yksityiskohtaisempi analyysi niiden eduista ja haitoista:

Vaakasuuntaisten pumppujen edut

• Helppo huoltaa:Vaakasuuntainen asettelu mahdollistaa helpon pääsyn sisäisiin komponentteihin. Tyypillisesti pumppua voidaan huoltaa irrottamatta koko koteloa tai häiritsemättä putkistoja, mikä vähentää huomattavasti seisokkeja. Tämä on kriittinen tekijä sellaisilla teollisuudenaloilla, kuten kemiallinen jalostus, joissa jatkuva toiminta on välttämätöntä.
• Monipuolinen käyttövoima:Nämä pumput sopivat helposti erilaisiin käyttövoimiin, mukaan lukien sähkömoottorit, dieselmoottorit ja jopa höyryturbiinit, mikä tarjoaa joustavuutta voimanlähteiden valinnassa.
• Kustannustehokkuus:Yleensä alkuperäiset hankinta- ja asennuskustannukset ovat alhaisemmat kuin joidenkin pystysuuntaisten pumppujen monimutkaiset kaivorakenteet.
• Vakaus ja tärinä:Pumpun asentaminen tukevalle vaakasuoralle alustalle tarjoaa erinomaisen vakauden, minimoi tärinän ja pidentää laakerien ja tiivisteiden käyttöikää.

Vaakasuuntaisten pumppujen haitat

• Suuri lattiatila:Ne vaativat huomattavan määrän työmaatilaa, mikä voi muodostaa suuren rajoituksen ahtaissa tiloissa, kuten offshore-alustoille tai pienikokoisille tuotantolaitoksille.
• NPSH-haasteet:Jos pumppu asennetaan nestepinnan yläpuolelle, Net Positive Suction Head (NPSH) -imupäätä on käsiteltävä huolellisesti kavitaation estämiseksi.
• Tiivisteongelmat:Vaakasuorat akselit ovat alttiimpia vuotoille tiivisteistä, mikä vaatii jatkuvaa valvontaa ja mahdollista uudelleenkohdistamista.

Pystysuuntaisten pumppujen edut

• Tilaa säästävä muotoilu:Tämä on ensisijainen etu. Pieni jalanjälki on erittäin arvokasta kapeissa konehuoneissa, vedenkäsittelylaitoksissa ja kaupunkien pumppaamoissa. Ne säästävät arvokasta lattiatilaa käyttämällä pystysuoraa välystä.
• Ylivoimainen NPSH-suorituskyky:Pystysuuntaiset pumput, erityisesti pystysuorat turbiinipumput ja öljypohjapumput, voidaan upottaa kokonaan nesteeseen. Tämä eliminoi imupään ongelman, tarjoaa maksimaalisen NPSH:n ja melkein eliminoi kavitaation ja siihen liittyvät vauriot.
• Monimutkaisten nesteiden käsittely:Upotettavat pystysuorat pumput ovat erinomaisia ​​ilman, vaahdon tai lietteen mukana kulkeutuneiden nesteiden käsittelyssä, koska neste johdetaan juoksupyörään painovoiman avulla. Ne ovat yleinen valinta jätevedenkäsittelyssä ja kaivostoiminnassa.
• Vähentynyt vuoto:Pystysuorassa rivissä pumpun painon jakautuminen johtaa tyypillisesti pienempään tiivisteen kulumiseen kuin vaakasuuntaiset pumput, mikä johtaa pienempään vuotoon ajan myötä.

Pystysuuntaisten pumppujen haitat

• Vaikea huolto:Pystyasennus vaikeuttaa pumpun huoltamista. Juoksupyörään tai laakereihin pääseminen vaatii yleensä yläosien purkamista tai koko pumpun nostamista ulos kaivosta tai säiliöstä, mikä lisää huoltoaikaa ja -kustannuksia.
• Päätilavaatimukset:Lattiatilaa säästäen, mutta asennusta, purkamista ja huoltoa varten tarvitaan huomattava määrä pystysuoraa ylätilaa.
• Aksiaalinen työntövoima:Akselin pystysuoran rakenteen ja pyörivien osien painon vuoksi pumpun on kestettävä suurempaa aksiaalityöntövoimaa, mikä edellyttää vankkaampaa ja erikoisempaa laakerirakennetta.

Johtopäätös

Keskipakopumppujen valinta ei ole vain tekninen huomio, vaan myös tieteellinen arvio pitkän aikavälin käyttökustannuksista. Oikean rakenteen valinta tarkoittaa pienempää energiankulutusta, vähemmän huoltoa ja parempaa järjestelmän vakautta.

Jos olet epävarma, mikä rakenne (vaaka- tai pystysuora) sopii paremmin teolliseen sovellukseesi, on suositeltavaa kääntyä kokeneen ammattitaitoisen suunnittelutiimin puoleen.

Vuosien alan kokemuksella Teffiko voi tarjota keskitetysti ratkaisuja valinnasta ja järjestelmän optimoinnista koko elinkaaren huoltoon todellisten työolojesi perusteella, jolloin nestejärjestelmäsi toimii tehokkaammin ja luotettavammin.

Vieraillawww.teffiko.comainutlaatuisia teknisiä neuvoja ja ratkaisuja.
