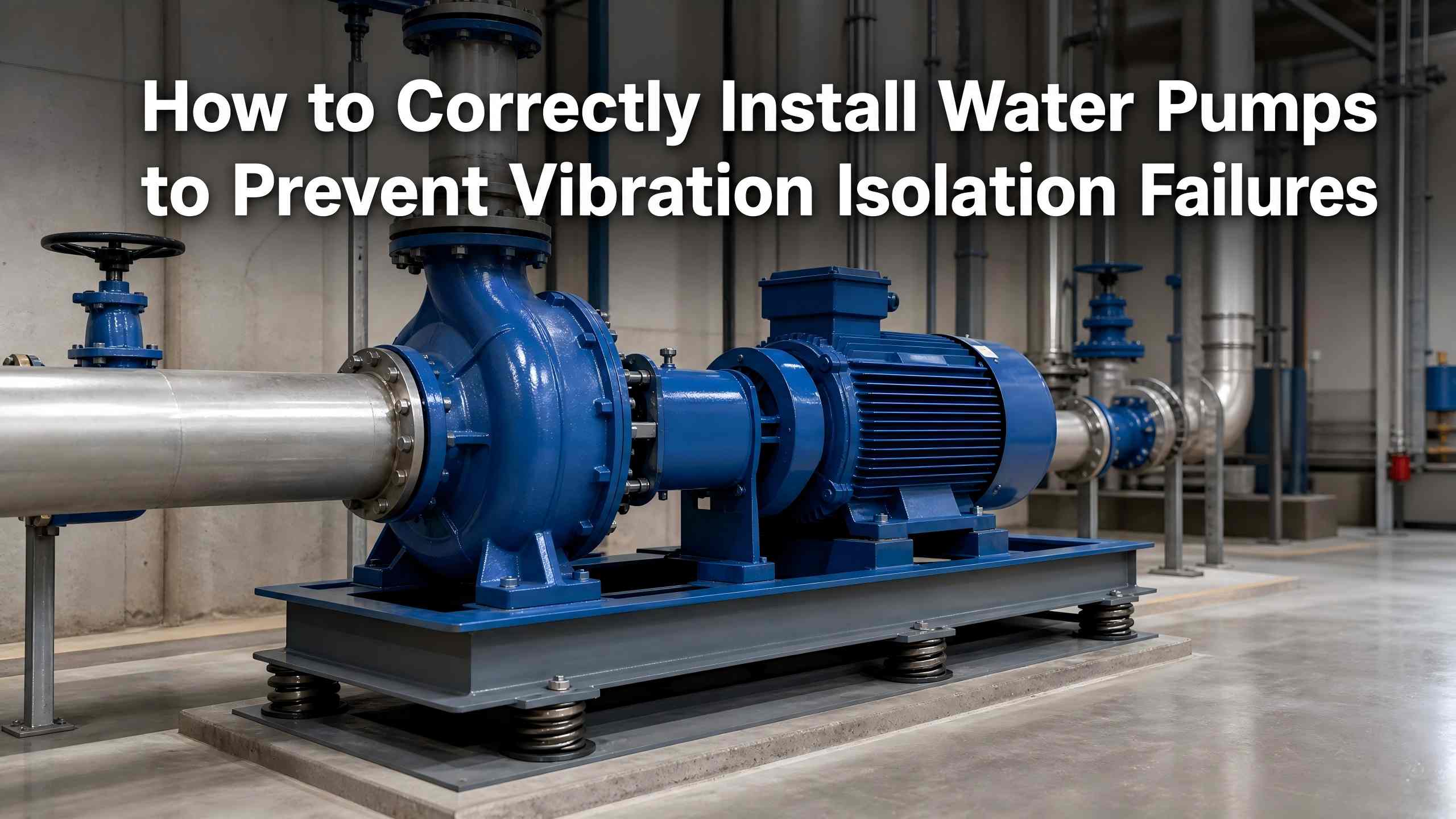

Vesipumpputärinä, melu, putkilinjojen tärinä ja rakennuksen resonanssi johtuvat pääasiassa huonoista asennuksesta ja tärinäneristyksen epäonnistumisesta. Tärinäneristys on ydinasennusprosessi eikä valinnainen melunvaimennusvaihe. Vakioasennus estää tehokkaasti tärinän siirtymisen pumppujen, putkistojen ja rakennusrakenteiden välillä, välttäen putkistojen halkeilua ja rakenteellista resonanssia, pidentää pumpun käyttöikää ja varmistaa vakaan vesihuoltojärjestelmän toiminnan.
Tässä artikkelissa esitetään yhteenveto standardoiduista vesipumpun tärinäneristyksen asennuskäytännöistä, jotka kattavat perusrakentamisen, tärinäneristyskomponenttien asettelun, putkilinjan käsittelyn ja hyväksynnän, ja niitä voidaan soveltaa useimpiin keskipakopumppuihin ja kiertovesipumppuihin.
Käytön mekaaninen tärinävesipumputon väistämätöntä. Useimmat eristysvirheet johtuvat viidestä tyypillisestä asennusvirheestä:
- Jäykkä liitos: Täysin kiinteät pumpun jalustat, perustukset ja putkistot poistavat tärinää puskuritilan ja aiheuttavat yleistä resonanssia.
- Standardoimaton eristimen asennus: Epäsymmetrinen asettelu ja epätasainen puristusmuodonmuutos johtavat paikalliseen kovaan kosketukseen ja huonoon eristyskykyyn.
- Putkilinjan jännitysjännitys: Jäykät putkiliitännät vetävät pumppuyksikköä ja vahvistavat käyttövärähtelyä sekundaariresonanssin laukaisemiseksi.
- Huono perustusrakenne: Alipainoiset, epätasaiset tai epävakaat perustukset aiheuttavat keskikohdan siirtymää ja jatkuvaa tärinää.
- Erottimen epänormaali käyttö: Erilaiset tyynyn tekniset tiedot, liialliset kerrokset tai syövyttävä kosketus johtavat komponenttien ennenaikaiseen vikaan.
Hyväksytty tärinäeristys perustuu joustavaan eristykseen, jonka ansiosta pumppuyksikkö voi toimia joustavasti ripustetussa tilassa tasaisella komponenttien jännityksellä.
Pätevä perusta on tehokkaan tärinäneristyksen lähtökohta.
Koko ja paino:Käytä betoni-inertiaperustuksia tai teräsjalkoja, joiden paino on 1–2 kertaa pumppuyksikön paino. Pohja peittää pumpun jalan kokonaan vähintään 100 mm:n marginaalilla kummallakin puolella. Lattialle asennettavat pumput vaativat paksumman ja raskaamman perustuksen vähentämään rakenteellista tärinää.
Tasaisuus ja lujuus:Perustusbetonin lujuuden tulee olla C25 tai korkeampi. Toissijaisen injektoinnin betonin tulee olla vahvempaa kuin pohjabetoni. Varmista tasainen, halkeilematon pinta varatuilla tyhjennyskalteilla eristyslaitteiden suojaamiseksi veteen upotukselta.
Ankkuripultin säännöt:Upota pultit pystysuoraan jousialuslevyillä löystymisen ja kallistumisen välttämiseksi. Älä koskaan väännä pumppuyksikköä väkisin kiinnityksen aikana korkeataajuisen tärinän estämiseksi.
Eristimen vakioasettelu määrittää suoraan tärinäneristyksen tehokkuuden.
Yleinen asettelu:Järjestä kaikki isolaattorit symmetrisesti pumpun keskiakselia pitkin. Neljän pisteen asettelut omaksuvat myötä- tai vastapäivään tasaisen sijoittelun. Kuusipistetukea varten asenna neljä pehmustetta pohjan kulmiin ja kaksi pitkiin sivuihin varmistaaksesi tasaisen puristusmuodonmuutoksen. Erottimen reunat eivät saa ylittää inertialohkoaluetta.
Vaakasuuntaisen pumpun asennus:Käytä kumityynyjä tai vaimennusjousieristeitä. Liimaa tai jäykkää kiinnitystä ei tarvita; omapainoinen tiivistys tarjoaa luotettavan joustavan puskuroinnin.
Pumpun pystyasennus:Varusta ankkuroidut kumieristimet teräsjalustoilla, jotka on kiinnitetty jousialuspulteilla, ja ankkuroi sitten lattiaan pystysuoran tärinän poistamiseksi.
Monikerroksinen tyynyn kokoonpano:Enintään viisi kerrosta riittämättömään yksikerroksiseen eristykseen. Käytä identtisiä tyynyjä, jotka on erotettu ≥4 mm:n galvanoiduilla teräslevyillä (10 mm ylimitoitettu per puoli), joissa on porrastetut kerrokset ja liimaus.
Tarkastus ja suojaus:Tarkista komponenttien ulkonäkö ja puristusrajat ennen asennusta. Pidä eristimet poissa hapoista, emäksistä ja orgaanisista liuottimista kumin ikääntymisen estämiseksi.
Jäykät putkiliitännät ovat suurin syy jäännösvärähtelyyn.
Asenna joustavat kumiset liitokset pumpun tulo- ja poistoaukkoon jäykän tärinän välityksen katkaisemiseksi.
Lisää tärinää vaimentavia tiivisteitä putkiston tukiin ja ripustimiin ja tiivistä seinään läpäisevät raot kivivillalla rakenteellisen johtumisen estämiseksi.
Kohdista putkistot luonnollisesti ilman pakotettua päittäisliitosta välttääksesi jännitysjännityksen muotoa muuttavat eristimet.
Tarkista eristyksen suorituskyky ennen virallista toimintaa:
- Silmämääräinen tarkastus: Ei eristimen siirtymää, muodonmuutoksia tai korroosiota; yksikön taso pätevä.
- Manuaalinen tarkistus: Ei selvää yksikön tärinää tai löystyneitä pultteja.
- Kuormittamaton testi: 3–5 minuuttia vakaata toimintaa ilman epänormaalia tärinää tai melua.
- Kuormitustesti: Ei putkiston tärinää tai rakennusresonanssia käyttöpaineessa.
- Epäsymmetrinen isolaattorin sijoitus aiheuttaa epätasaista jännitystä ja resonanssia
- Alipainoiset perustukset johtavat epävakaaseen toimintaan
- Puuttuvat putkilinjan joustavat liitokset aiheuttavat toissijaista tärinää
- Kiinnittämättömät ankkuripultit, jotka laukaisevat yksikön siirtymän
- Vaakasuuntaisten pumpun isolaattorien jäykkä kiinnitys mitätöi puskuroinnin
- Epätyypillinen monikerroksinen tyynykokoonpano vähentää eristysvaikutusta
- Syövyttävä kosketus, joka johtaa kumin varhaiseen vanhenemiseen
Pumpun tehokas tärinänvaimennus riippuu standardoidusta joustavasta asennuksesta. Noudata symmetristä eristimen sijoittelua, vakaata perustusrakennetta ja jännitteettömiä putkistojen liitäntäsääntöjä. Vakiokäyttö eliminoi tärinä- ja resonanssiongelmat, varmistaa pumpun pitkäaikaisen vakauden ja vähentää päivittäisiä huoltokustannuksia.
-
