Kuinka lukea keskipakopumppukäyrä? Ammattimainen opas aloittelijasta asiantuntijaksi

"Pumppumme poltti moottorin taas!"

"Vesipumppujen sähkölaskut ovat naurettavan korkeat tässä kuussa. Valitsimmeko väärän pumpun?"

"Uuden pumpun asennuksen jälkeen virtausnopeus ei vain täytä suunnitteluvaatimuksia..."

Nämä usein esiintyvät ongelmat vesihuollon, kemian tekniikan, LVI- ja muiden alojen aloilla johtuvat usein keskipakopumpun keskeisen "käyttöohjeen" - suorituskykykäyrän - lukemisesta tai huomiotta jättämisestä. Koska ydinlaitteet käytetään laajasti teollisuudessa, joka 1% lisää tehokkuutta akeskipakopumppuvoi tarkoittaa kymmenien tuhansien tai jopa satojen tuhansien yuanien vuotuisia säästöjä käyttökustannuksissa laajamittaisessa projektissa.

Tämä artikkeli opettaa sinulle, kuinka tulkita pumppukäyriä, ei vain kerro, kuinka ne luetaan, vaan myös kuinka niitä käytetään optimaalisten hankinta-, käyttö- ja huoltopäätösten tekemiseen.

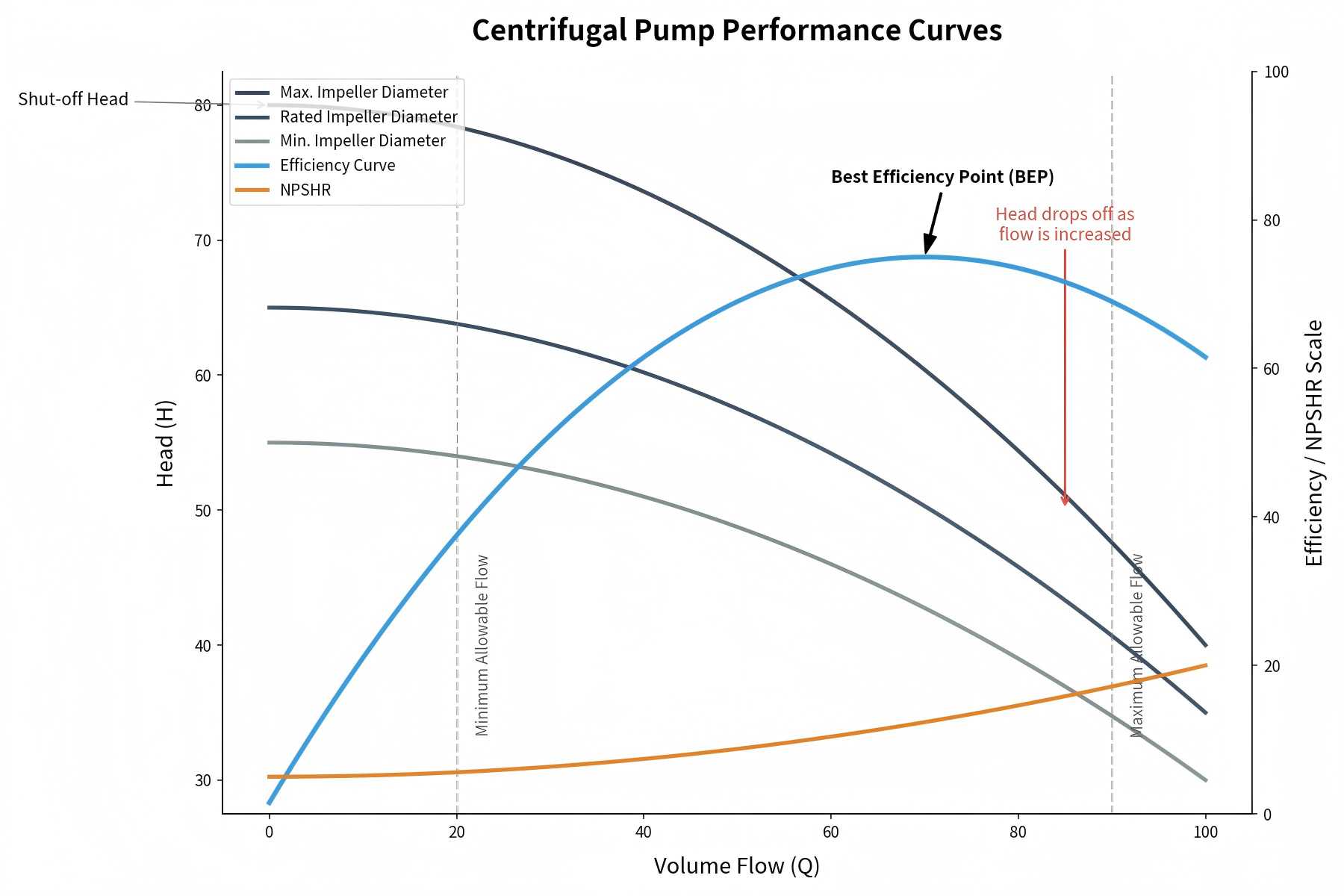

1. Head-Flow-käyrä (H-Q-käyrä)

Virtauskäyrä (H-Q Curve) on pumppukäyrän perusosa. Se kuvaa pumpun korkeuden (korkeus, johon pumppu voi nostaa nestettä) ja virtausnopeuden (pumpun aikayksikköä kohti toimittaman nesteen määrän) välistä suhdetta vakionopeudella. Tyypillisesti pää piirretään pystyakselille (Y-akseli) ja virtausnopeus vaaka-akselille (X-akseli).

H-Q-käyrästä voidaan tehdä keskeinen johtopäätös: virtausnopeuden kasvaessa paine laskee vähitellen. Tämä johtuu siitä, että kun enemmän nestettä kulkee juoksupyörän ja pumpun kotelon läpi, nesteen kitka ja turbulenssi pumpun sisällä voimistuvat, mikä pienentää nostokorkeutta. Esimerkiksi pumppu voi tuottaa 100 jalkaa paineen virtausnopeudella 50 gallonaa minuutissa (gpm), kun taas nostokorkeus putoaa 80 jalkaan, kun virtausnopeus kasvaa 75 gpm:iin – tämä suhde näkyy selvästi käyrässä.

2. Teho-virtauskäyrä (P-Q-käyrä)

Teho-virtauskäyrä (P-Q Curve) näyttää pumpun virrankulutuksen ja virtausnopeuden välisen suhteen vakionopeudella. Tehonkulutus (hevosvoimaina tai kilowatteina) piirretään pystyakselille ja virtausnopeus vaaka-akselille.

Toisin kuin H-Q-käyrä, P-Q-käyrä osoittaa nousevaa trendiä: virrankulutus kasvaa virtausnopeuden kasvaessa. Tämä johtuu siitä, että pumpun on ponnisteltava enemmän tuottaakseen enemmän nestettä ja voittaakseen suuremman kitkan ja turbulenssin. Tämän käyrän ymmärtäminen on ratkaisevan tärkeää pumpun moottorin valinnassa – jos moottori on alimitoitettu, se voi ylikuormittaa suuren virtauksen olosuhteissa. ylimitoitettuna se aiheuttaa energiahukkaa.

3. Tehokkuus-virtauskäyrä (E-Q-käyrä)

Tehokkuus-virtauskäyrä (E-Q Curve) heijastaa pumpun tehokkuutta eri virtausnopeuksilla. Tehokkuus (ilmaistuna prosentteina) piirretään pystyakselille ja virtausnopeus vaaka-akselille. Tämä käyrä on avainasemassa energiankulutuksen vähentämisessä, koska se näyttää virtausnopeuden, jolla pumppu toimii suurimmalla hyötysuhteella.

Tehokkuuskäyrä on yleensä "mäkimäinen": tehokkuus nousee huippuunsa virtausnopeuden kasvaessa, sitten laskee vähitellen virtausnopeuden kasvaessa. Tämän käyrän huippua kutsutaan parhaaksi tehokkuuspisteeksi (BEP) - selitetään yksityiskohtaisesti alla.

Keskeisiä kohtia, joihin kannattaa keskittyä tulkittaessa aKeskipakopumppuKäyrä

Pumppukäyrän lukeminen ei tarkoita vain kolmen alakäyrän tunnistamista, vaan myös pumpun suorituskyvyn määrittävien avaintietopisteiden ymmärtämistä. Alla on keskeiset elementit, joihin kannattaa keskittyä:

Paras tehokkuuspiste (BEP)

Paras tehokkuuspiste (BEP) on virtausnopeuden ja korkeuden yhdistelmä, jolla pumppu toimii maksimaalisella hyötysuhteella, mikä on myös E-Q-käyrän huippu ja pumpun taloudellisin toimintapiste. Kun valitset pumppua, aseta etusijalle mallit, joissa järjestelmän vaadittu toimintapiste (virtaus + nostokorkeus) on mahdollisimman lähellä BEP:tä.

Pumpun käyttäminen kaukana BEP:stä lisää energiankulutusta, nopeuttaa juoksupyörän ja moottorin kulumista ja lyhentää pumpun käyttöikää. Esimerkiksi pumpun, jonka BEP vastaa 60 gpm, tehokkuus voi laskea 20–30 % ja epäonnistua ennenaikaisesti, kun se toimii nopeudella 30 gpm (puolet BEP-virtausnopeudesta).

Toiminta-alue

Toiminta-alue (tunnetaan myös suoritusalueena) viittaa virtausnopeuteen ja paineväliin, jonka sisällä pumppu voi toimia turvallisesti vahingoittamatta juoksupyörää, moottoria tai muita osia. Tämä alue määritellään pumpun minimi-/maksimivirtausnopeudella ja nostokorkeudella, ja se voidaan katsoa suoraan H-Q-käyrästä.

Valmistajat suosittelevat yleensä pumpun käyttöä 70–120 %:n sisällä BEP-arvosta turvallisen toiminta-alueen varmistamiseksi. Käyttö tämän alueen ulkopuolella voi aiheuttaa kavitaatiota, liiallista tärinää, moottorin ylikuumenemista ja muita ongelmia.

Sulkupää ja suurin virtausnopeus

Sulkukorkeus on enimmäiskorkeus, jonka pumppu voi tuottaa nollavirtauksella (eli kun poistoventtiili on kiinni), joka on H-Q-käyrän ja pystyakselin (Y-akseli) leikkauspiste. Sulkukorkeuden ymmärtäminen on ratkaisevan tärkeää järjestelmän suunnittelussa – jos järjestelmän staattinen nostokorkeus ylittää pumpun sulkukorkeuden, pumppu ei pysty toimittamaan nestettä.

Suurin virtausnopeus on suurin virtaus, jonka pumppu voi tuottaa nollakorkeudella (eli ilman virtausvastusta), joka on H-Q-käyrän ja vaaka-akselin (X-akseli) leikkauspiste. Tämä arvo auttaa määrittämään, pystyykö pumppu vastaamaan järjestelmän enimmäisvirtaustarpeen.

Net Positive Suction Head (NPSH)

Net Positive Suction Head (NPSH) on avainparametri kavitaation estämisessä. Tämä on tuhoisa ilmiö, jossa nesteeseen muodostuu höyrykuplia riittämättömän imupaineen vuoksi, mikä vaurioittaa pumpun osia. NPSH on pumpun imussa olevan nestepaineen ja nesteen höyrynpaineen välinen ero.

Useimmat pumppukäyrät sisältävät NPSH-käyrän, joka näyttää vähimmäismäärän NPSH:ta, joka tarvitaan pumpun toimimiseen ilman kavitaatiota eri virtausnopeuksilla. Kavitaation välttämiseksi järjestelmän käytettävissä olevan NPSH:n on oltava suurempi kuin pumpun vaatima NPSH.

Pumppukäyrien muodon ymmärtäminen

Kaikki pumppukäyrät eivät ole samanmuotoisia – niiden muoto riippuu pumpun rakenteesta, ja erilaiset käyrät sopivat erilaisiin käyttöskenaarioihin. Alla on kolme yleisintä pumppukäyrän muotoa:

Jyrkkä käyrä

Jyrkkä käyrä osoittaa, että pumppu voi tuottaa korkean noston pienillä virtausnopeuksilla. Tämäntyyppinen käyrä soveltuu korkeapainesovelluksiin, kuten kattiloiden syöttöjärjestelmiin, korkeapainepuhdistukseen tai teollisuusprosesseihin, joissa neste kulkee ohuiden putkien tai korkearesistanssisten järjestelmien läpi.

Tasainen käyrä

Tasainen käyrä tarkoittaa, että pumppu voi tuottaa suuren virtauksen alhaisella nostokorkeudella. Se soveltuu erinomaisesti suurivirtauksiin, matalavastuksisiin sovelluksiin, kuten kastelujärjestelmiin, jäähdytystorneihin tai kunnallisiin vesihuoltojärjestelmiin.

Nopeasti roikkuva kaari

Nopeasti roikkuva käyrä osoittaa, että pumppu on alttiina kavitaatiolle pienillä virtausnopeuksilla. Tällaiset pumput vaativat korkeamman käytettävissä olevan NPSH:n toimiakseen tehokkaasti, ja ne sopivat sovelluksiin, joissa on vakaa virtausnopeus ja riittävä imupaine.

Käytännön vinkkejä pumppukäyrän analysointiin

Hyödynnä pumpun käyrät täysimääräisesti noudattamalla näitä käytännön vinkkejä – ne auttavat sinua valitsemaan oikean pumpun ja optimoimaan sen suorituskyvyn:

• Käytä aina valmistajan toimittamaa pumppukäyrää. Yleiset käyrät eivät välttämättä kuvasta pumppumallisi tarkkaa suorituskykyä.
• Kun määrität järjestelmäkäyrää (järjestelmän vaatiman virtausnopeuden ja nousun välinen suhde), ota huomioon järjestelmän kitkahäviöt. Pumpun toimintapiste on pumppukäyrän ja järjestelmäkäyrän leikkauspiste.
• Priorisoi pumput, joiden toimintapisteet ovat lähellä BEP:tä. Tämä minimoi energiankulutuksen ja vähentää pumpun ja moottorin kulumista.
• Vältä käyttämästä pumppua pienillä virtausnopeuksilla (alle 70 % BEP:stä). Tämä aiheuttaa juoksupyörän liiallista kulumista, lisää tärinää ja heikentää tehokkuutta.
• Varmista, että järjestelmässä on riittävästi käytettävissä olevaa NPSH:ta kavitaation estämiseksi. Tarkista NPSH-käyrä ja vertaa sitä järjestelmän saatavilla olevaan NPSH-arvoon.

Kuinka valita pumppu käyttämällä pumppukäyrää

Valitse oikeakeskipakopumppu, selvitä ensin järjestelmävaatimukset ja sovita sitten vaatimukset pumpun suorituskykyyn käyttämällä pumppukäyrää. Alla on vaiheittainen opas:

1. Selvitä järjestelmävaatimukset: Määritä sovelluksen vaatima virtausnopeus (gallonaa minuutissa/litraa minuutissa) ja nostokorkeus (jalkoja/metriä).
2. Harkitse nesteen ominaisuuksia: Viskositeetti, tiheys, lämpötila ja muut tekijät vaikuttavat pumpun suorituskykyyn – varmista, että pumpun käyrä ottaa huomioon nämä ominaisuudet.
3. Piirrä järjestelmän käyrä: Tämä käyrä näyttää järjestelmän vaatiman nousun eri virtausnopeuksilla, mukaan lukien kitkahäviöt, staattinen nosto ja muut vastukset.
4. Määritä toimintapiste: Pumppukäyrän ja järjestelmäkäyrän leikkauspiste on pumpun toimintapiste, jonka tulee olla mahdollisimman lähellä BEP:tä.
5. Tarkista toiminta-alue: Varmista, että toimintapiste on pumpun turvallisen toiminta-alueen sisällä (70–120 % BEP:stä).
6. Tarkista NPSH: Varmista, että järjestelmän käytettävissä oleva NPSH on suurempi kuin pumpun vaatima NPSH kavitaation estämiseksi.

Pumpun suorituskyvyn optimointi pumppukäyrän avulla

Kun olet valinnut oikean pumpun, voit optimoida sen suorituskyvyn käyttämällä pumppukäyrää kustannusten vähentämiseksi ja käyttöiän pidentämiseksi. Alla on perusstrategiat:

1. Käytä lähellä BEP:tä: Tämä on tehokkain toimintapiste, joka vähentää energiankulutusta ja kulumista.
2. Säädä juoksupyörän halkaisijaa tai nopeutta: Jos pumpun toimintapiste on kaukana BEP:stä, leikkaa juoksupyörän halkaisijaa tai säädä moottorin nopeus järjestelmävaatimuksia vastaavaksi.
3. Vähennä kitkaa ja turbulenssia: Pienennä putken halkaisijaa, kiillota putken sisäseinämiä ja optimoi nesteen virtausnopeudet tarvittaessa kitkahäviöiden pienentämiseksi.
4. Säännöllinen huolto: Tarkkaile säännöllisesti pumpun virtausnopeutta ja nostokorkeutta, vertaa pumpun käyrään tehottoman toiminnan tunnistamiseksi ja vaihda kuluneet siipipyörät, tiivisteet tai laakerit pumpun suorituskyvyn ylläpitämiseksi.
