Kuinka lukea pumpputyyppinen spektrikaavio: Vaiheittainen opas

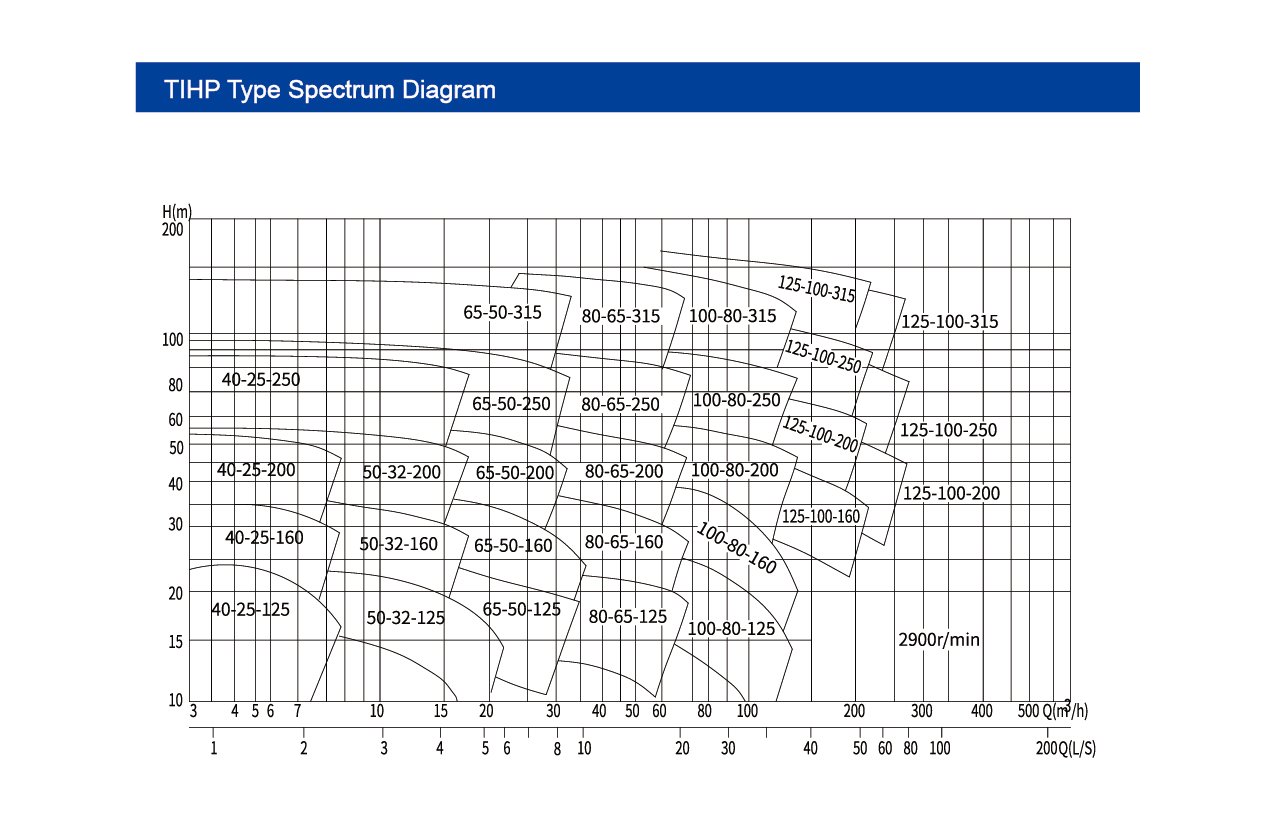

Ⅰ.Miten tämän pumpputyyppisen spektrikaavion lukeminen

1. Akselien tulkinta

• Vaaka-akseli (x-akseli): edustaa virtausnopeutta (q) kuutiometreinä tunnissa (m³/h), nouseen vasemmalta oikealle.
• Pystysuuntainen akseli (y-akseli): edustaa päätä (H) metreinä (m), nouseen alhaalta yläpuolelle.

Ⅱ. Käyrät ja vyöhykkeet

Kaavio sisältää useita käyriä ja vyöhykkeitä, joista kukin edustaa tiettyä pumppumallia. Esimerkiksi "40-25-125" ja "50-32-160" merkitsevät erilaisia ​​pumppumalleja.

• Käyrän pisteet: Jokainen käyrän piste osoittaa mallin pään arvon tietyllä virtausnopeudella. Esimerkiksi "40-25-125" -vyöhykkeen sisällä pisteet osoittavat päätä tämän mallin eri virtausnopeuksilla.

Ⅲ. Avainvaiheet: Työpiste ja valinta

1. Määritä vaadittavat parametrit: Selvitä suunnittelun virtausnopeus (Q₀) ja suunnittelupää (H₀). Esimerkiksi tehdas tarvitsee pumpun 100 m³/h kuljettaakseen 80 metriä.
2. Etsi työpaikka: Etsi q₀ x-akselista ja h₀: sta y-akselista; Heidän risteys on työkohta. Jos piste kuuluu mallin monikulmion alueelle, malli täyttää teoreettisesti vaatimuksen.
3. Esimerkki: Q = 80 m³/h ja H = 80 m, tarkista, sijaitseeko piste vyöhykkeillä, kuten "100-80-250", soveltuvuuden arvioimiseksi.

Priorisoi korkeatehokkuusvyöhyke: Jos vyöhykkeellä on tiheämpiä käyrät tai varjostus (merkitty joihinkin kaavioihin), se osoittaa korkean tehokkuuden alueen (tehokkuus ≥80%). Valitse mallit, joiden työpisteet kuuluvat tämän vyöhykkeen optimaalisiin energiansäästöihin.

Ⅳ. Pyörimisnopeus ja lisätiedot

Oikeassa alakulmassa oleva merkintä "2900 r/min" merkitsee pumppujen nimellisnopeutta tässä spektrissä (moottorivetoisten pumppujen vakio nopeus). Eri nopeuksille (esim. 1450 r/min) käytä samankaltaisuuslaki suorituskyvyn muuntamiseen:

• Virtausnopeus on verrannollinen nopeuteen.
• Pää on verrannollinen nopeuden neliöön.

Ⅴ. Pikavalintalogiikka

1. Tunnista Q- ja H -vaatimukset ja etsi sitten vastaava mallivyöhyke.
2. Priorisoi malleja, joissa työpisteet ovat lähellä vyöhykekeskusta (korkean tehokkuuden alue).
3. Huomaa mallin sisääntulon/poistoaukon halkaisijat (esim. 40, 50 mm) yhteensopivuuden varmistamiseksi paikan putkistojen kanssa.

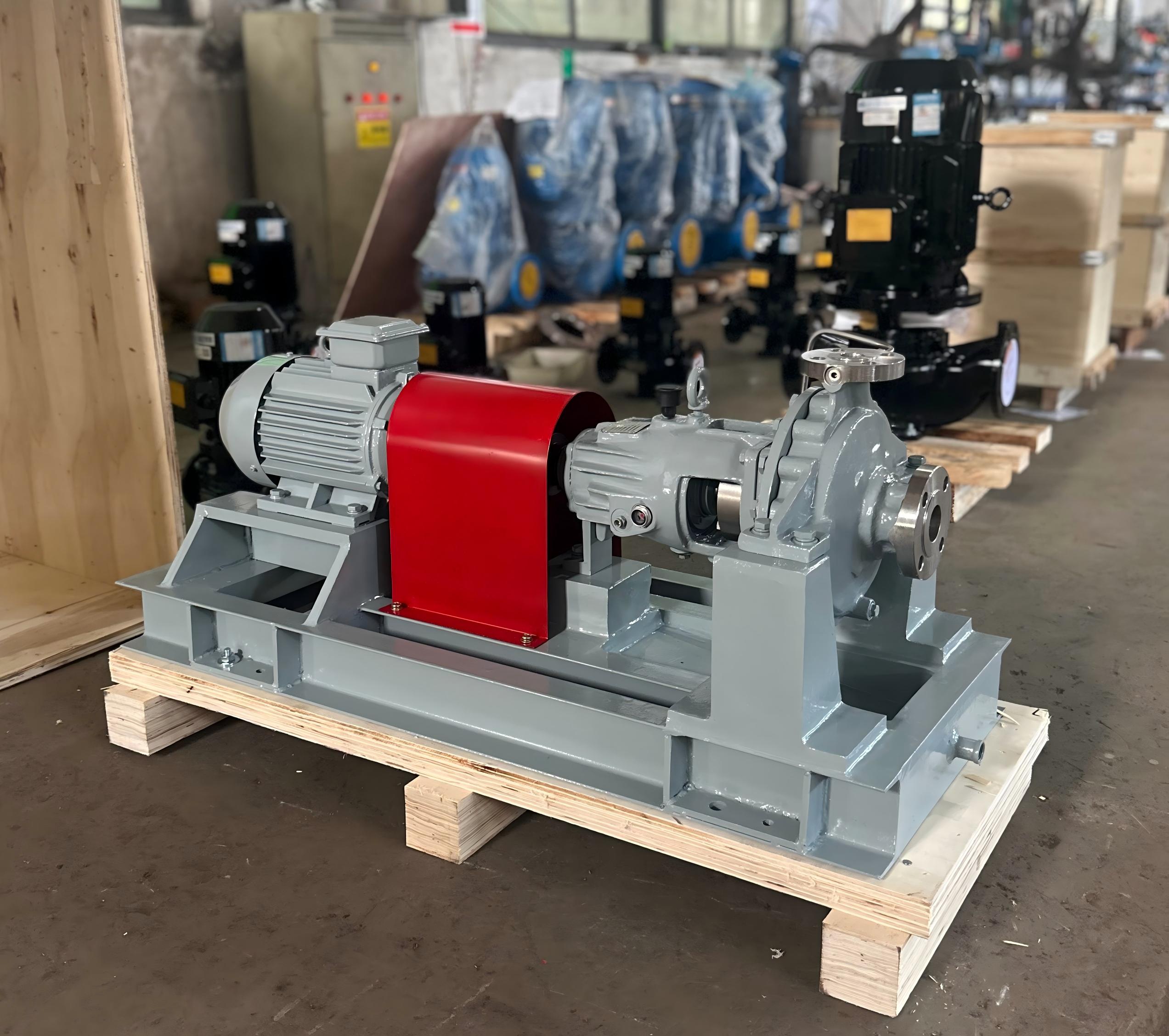

Ⅵ. Tietoja Teffiko -pumppuista

Yhteenvetona voidaan todeta, että Teffikon 5. sukupolven TIHP-pumpun tyyppispektrikaavio selventää sovellettavia työoloja ja korkean tehokkuuden vyöhykkeitä virtauspäätä koordinaattien, mallivyöhykkeiden ja suorituskykykäyrien kautta. Voit valita nopeasti malleja sovittamalla parametrit vyöhykkeisiin. Kysymyksiä käyrän tulkintaa, työolosuhteiden sopeutumista tai räätälöityjä ratkaisuja Teffikon ammatillinen tekninen ryhmä tarjoaa tarkkoja valintaohjeita, suorituskyvyn simulointia ja asennustukea. Vieraillawww.teffiko.comtai sähköpostisales@teffiko.comTeollisen nesteen kuljetuksen optimoimiseksi.
