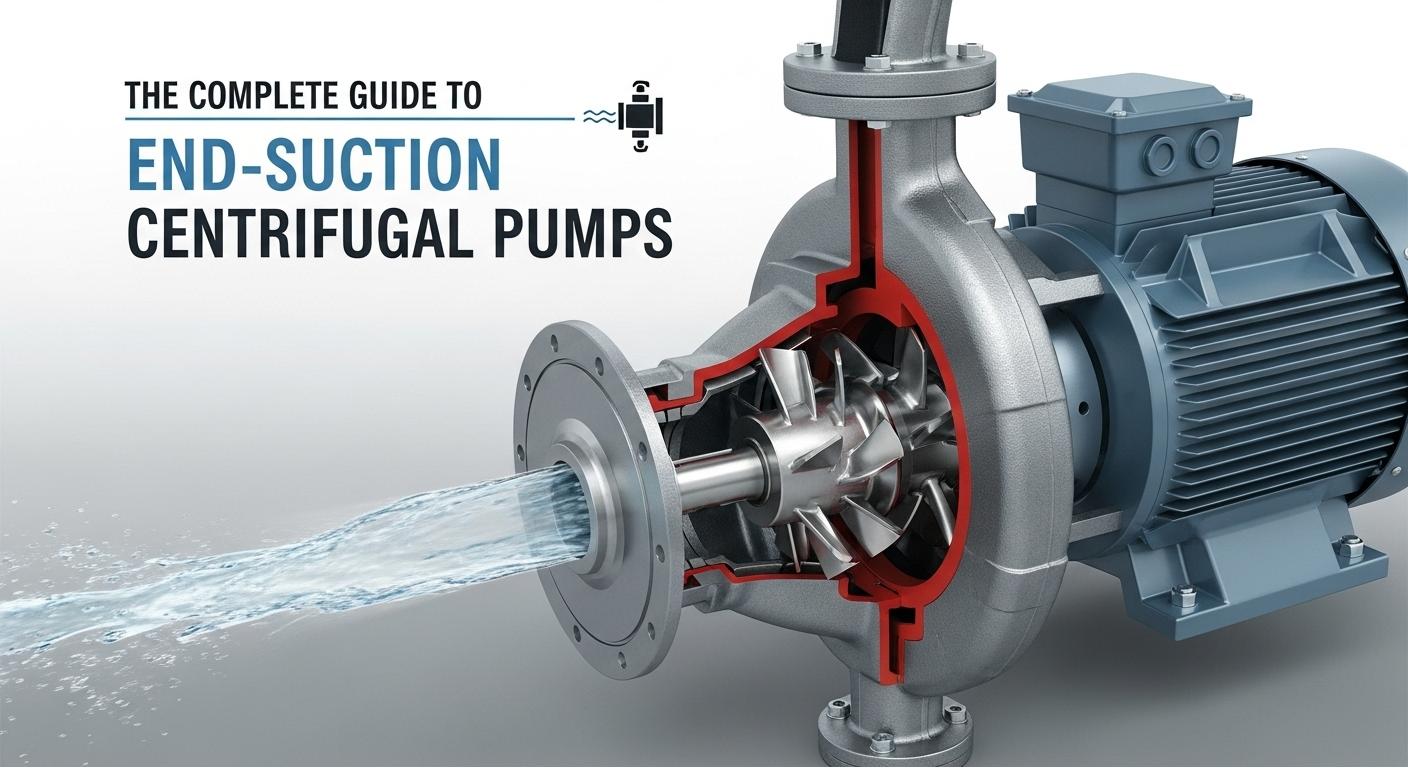

Täydellinen opas loppukäytön keskipakopumppuihin

I. Perus ymmärrys lopullisen keskipakopumppuista

Avainhaaranakeskipakopumput, Loppujen keskipakopumppuista on tullut nesteen siirron ydinvoima teollisuustuotannossa ja siviilipalveluissa kompaktin rakenteen ja erinomaisen tehokkuuden ansiosta. Tehdastyöpajojen keskipitkästä liikkeestä ja kaupunkien veden tarjonnan paineen tuesta LVI-järjestelmien lämmönvaihtoon ja hätävedensiirtoon palontorjuntaa koskevissa skenaarioissa niitä käytetään laajalti kymmenissä petrokemikaaleissa, kuntien tekniikassa ja sähköenergiassa, jotka ovat kriittisiä laitteita varmistaakseen eri järjestelmien jatkuvan ja vakaan toiminnan.

II. Loppun keskipakopumppujen rakenne ja työperiaate

1. Ydinrakenteiden funktionaalinen analyysi

• Imu- ja purkauskomponentit: Imulaippa sijaitsee pumpun kotelon toisessa päässä, ottaen aksiaalisen veden sisääntulon suunnittelun nesteen sisääntulonkestävyyden vähentämiseksi; Purkauslaippa jakautuu 90 ° pystysuoraan kulmaan imupäähän helpottaen putkilinjan asettelua.
• Juoksupyörän ja pumpun kotelo: Juoksupyörä on energiansiirron ydin, lähinnä suljettu muotoilu (pääasiassa ruostumattomasta teräksestä valmistettu), joka kohdistaa keskipakovoiman nesteeseen nopean kierroksen kautta; Volutin muotoinen pumpun kotelo muuntaa nesteen kineettisen energian paineenergiaksi paineistetun siirron saavuttamiseksi.
• Akselijärjestelmä ja tiivistys: Pumpun akseli yhdistää juoksupyörän moottoriin ja välittää pyörimisvoiman; Mekaaniset tiivisteet tai pakkaustiivisteet estävät nesteen vuotamisen akselia pitkin varmistaen operatiivisen kireyden.
• Tuki: Laakerikotelo tukee akselijärjestelmää pyörimiskitkan vähentämiseksi; Moottori on enimmäkseen tavanomainen asynkroninen moottori, jota ohjaa kytkentä tai suora yhteys sopeutuakseen erilaisiin tehovaatimuksiin.

2. kolmivaiheinen työperiaate

• Imuasuva: Kun moottori käynnistyy, se ajaa juoksupyörän kiertämisen, jolloin juoksun keskellä on matalapainealue. Neste kulkee pumpun onteloon imuputken läpi ilmakehän paineen alla.
• Kiihtyvyysvaihe: Kun neste tulee juoksupyörän terän kanaviin, se liikkuu säteittäisesti ulospäin keskipakovoiman alla, nopeuden ja kineettisen energian lisääntyessä merkittävästi.
• Paine- ja purkausvaihe: Kun nopea neste tulee voluuttiin, virtauskanavan poikkileikkauspinta-ala kasvaa vähitellen vähentäen virtausnopeutta ja muuntamalla kineettisen energian staattiseksi paineeksi. Lopuksi neste toimitetaan kohdeputkelle purkauslaipan läpi.

III. Loppujen lähteen keskipakopumppujen suorituskykyominaisuudet

1. avainsuoritusparametrien tulkinta

Loppun keskipakopumppujen ydinsuoritusparametrit määrittävät niiden sovellusskenaariot: Virtausnopeusalue on yleensä 5-1000 m³/h, joka täyttää pienet ja keskisuurten virtauksensiirtotarpeet; Pää on yleensä 10-200 m, joka sopii alhaiseen tai keskipään olosuhteisiin; Tehokkuus voi saavuttaa 75–90%, ja sillä on merkittäviä energiansäästövaikutuksia; Vaadittava nettopositiivinen imupää (NPSHR) on pieni, vähentäen asennuskorkeuden rajoituksia imuputkelle.

2. Kolme ydinetuja

• Korkea hyötysuhde ja energiansäästö: Optimoitu hydraulinen muotoilu minimoi energian muuntamisen menetyksen. Kun kemiallinen yritys korvasi vanhat pumpunsa näillä pumpuilla, yksi yksikkö säästää yli 50 000 kWh sähköä vuodessa.
• Helppo huolto: Komponenteilla on suuri standardointi. Mekaanisten tiivisteiden vaihtaminen ei vaadi koko pumpun purkamista, mikä vähentää keskimääräistä ylläpitoaikaa 40% verrattuna samanlaisiin pumppuihin.
• Laaja sovelluksen sopeutumiskyky: Korvaamalla juoksupyörän materiaalit (esim. Hastelloy, titaaniseos), se voi siirtää erityisiä väliaineita, kuten happo-emäsliuoksia ja jätevesihiukkasia.

Iv. Valinta-avainpisteiden keskipakopumppuja

1. Alustava parametritutkimus

Kaksi ytimen mitat on selvennettävä:

• Keskikokoiset ominaisuudet: Sopii väliaineille, joiden viskositeetti on <200 CST ja kiinteä pitoisuus ≤ 5%; Materiaalin valinnan tulisi vastata väliaineen syövyttävyyttä.
• Operinteiset olosuhteet: Suunnitteluvirtaus, nimellispää, keskilämpötila ja järjestelmäpaine. Erityisesti käytettävissä oleva nettopositiivinen imupää (NPSHA) on laskettava NPSHA: n> NPSHR + 0,5 m: n turvamarginaalin varmistamiseksi.

2. valintaprosessin purkaminen

1. Määritä perusparametrit: Merkitse virtausnopeus (normaalit/maksimien käyttöolosuhteet) ja pää (ottaen huomioon 10% -15% putkilinjan menetys) prosessivaatimusten perusteella.
2. Sovittaa pumpun mallivaatimukset: Katso pumpun valmistajan suorituskykykäyrä ja valitse malleja, joissa käyttöpiste kuuluu ± 10%: n parasta tehokkuuspistettä (BEP).
3. Vahvista moottori ja lisävarusteet: Valitse moottori pumpun akselin tehon perusteella (10% -15%: n voimamarginaali varattu), valitsemalla räjähdyksenkestävän tai tavallisten moottorien välillä; Yhdistä putkilinjan lisävarusteet, kuten takaiskuventtiilit ja suodattimet.
4. Lopullinen materiaalivarmennus: Varmista, täyttävätkö pumpun kotelo (esim. 304/316L ruostumatonta terästä) ja juoksupyörän materiaalit korroosionkestävyysvaatimukset.

V. Sovelluskentät

1. Ydinskenaariot teollisuustuotannossa

• Kemianteollisuus: Siirtää orgaanisia liuottimia, kuten metanolia ja etyleeniglykolia tai laimentavia happo/alkaliliuoksia; Korroosiosta kestävistä materiaaleista valmistetut pumpun kotelot vaaditaan.
• Sähköteollisuus: Käytetään vedenkierron jäähdytykseen kattilan apuvälineissä ja lietteen siirrossa rekulfurointijärjestelmissä; Pumppukoteloiden on oltava korkean lämpötilan kestäviä ja kulutuskestävää.
• Elintarvikekäsittely: Siirtää saniteettivälineitä, kuten hedelmämehua ja maitotuotteita; Täytyy noudattaa FDA: n tai 3A: n terveysstandardeja.

2. Avainroolit kunnallis- ja rakennusalalla

• Kaupunkiveden tarjonta: Lopun keskuksen keskipakopumppuja käytetään toissijaisilla painetta tehtävillä pumppuasemilla, jotta saavutetaan vakiopaineen veden syöttö korkean kerrostalojen rakennuksille joustavalla virtauksen säätämisellä.
• Jätevesikäsittely: Käytetään jäteveden nostamiseen ritilä- ja palauttamisnesteen jälkeen ilmaston säiliöistä, jotka sopivat olosuhteisiin, joissa on pieni määrä suspendoituja kiintoainetta.
• LVI: Palvelee jäähdytetyinä vesi- ja jäähdytysveden kiertopumppuina lämpötilan säätelyn varmistamiseksi suurissa rakennuksissa, kuten ostoskeskuksissa ja hotelleissa.

Vi. Loppukeskuksen keskipakopumppujen asennus ja käyttöönotto

1. valmistelu ennen asennusta

Perustan on oltava tasainen ja kiinteä, ja riittävästi huoltotila on varattu; Imuputken halkaisijan ei tulisi olla pienempi kuin pumpun sisääntulon halkaisija, ja siinä on vähemmän kyynärpäitä ja venttiilejä kavitaation välttämiseksi; Purkausputkisto on varustettava painemittareilla ja vastaventtiileillä vesivasaran estämiseksi.

2. avainpisteiden käyttöönotto

• Putkilinjan tarkastus: Suorita painekesti asennuksen jälkeen, jotta putkilinjan vuotaminen ei ole; Tarkista kytkennän kohdistuspoikkeama, säteittäisillä ja aksiaalipoikkeamilla ≤ 0,1 mm.
• Lataus- ja kuormitustesti ajoi: Suorita kuormitus 10-15 minuutin ajan tarkistamalla laakerilämpötilan (≤ 75 ℃) ja tärinän (≤ 4,5 mm/s); Säädä venttiilit vähitellen kuormitustestien aikana ja tallennako virtausnopeus ja pää suunnittelun arvot.

Vii. Loppukehityksen keskipakopumppujen ylläpito ja vianetsintä

Kello 1. Päivittäinen huoltoluettelo

• Päivittäinen tarkastus: Tarkista laakerilämpötila, tiivistä vuotaminen (tippuminen ≤ 10 tippaa/minuutti on normaalia) ja sisääntulon/poistopaine.
• Viikoittainen huolto: Täydentävä laakerirasva (pääasiassa litiumpohjainen rasva) ja puhdasta pölyä pumpun kotelon pinnalle.
• Neljännesvuosittainen tarkastus: Tarkista juoksupyörän kuluminen, mittaa pumpun akselin pääpeli ja kalibroi painimittarien ja virtausmittarien tarkkuus.

2. Yleiset viat ja ratkaisut

• Riittämätön virtaus: Yleisiä syitä ovat estetyt imuputket, kuluneet juoksupyörät ja matala moottorin nopeus; Ratkaisut puhdistaa suodattimet, vaihdettava juoksupyörät ja tarkistamaan moottorin tehotaajuus.
• Ylikuumennetut laakerit: Lähinnä riittämättömän/heikentyneen rasvan tai suuren kytkennän kohdistuksen poikkeaman aiheuttamat; täytä/korvaa rasva ja kalibroi kytkentä uudelleen.
• Vakava tiivisvuoto: Pääasiassa kuluneiden tiivisteiden, taivutetun pumpun akselin tai väliaineen epäpuhtauksien aiheuttamat; Ratkaise vaihtamalla tiivisteet, korjaamalla pumpun akseli ja asentamalla putkilinjan suodattimet.

Viii. Turvallisuusoperaatiot loppukeskuspumppujen loppukäyttöpumppujen suhteen

1. Turvallisuustarkastus ennen käynnistystä

Varmista, että pumpun runko ja putkilinjat on kytketty tiukasti, ilman löysää ankkuripultteja; Tarkista, onko moottorin johdotus oikea ja maadoitus on luotettavaa; Sulje purkausputken venttiili, avaa imuputkenventtiili ja varmista, että pumpun ontelo on täytetty nesteellä.

2. Turvallisuuden seuranta toiminnan aikana

Kaikkien komponenttien purkaminen on ehdottomasti kielletty, kun pumppu on käynnissä, jotta vältetään korkea paineen nesteen poisto; Seuraa tarkkaan moottorin virtaa ja laakerin lämpötilaa - jos ne ylittävät nimellisarvot tai esiintyy epänormaalia kohinaa/tärinää, lopeta pumppu heti tarkastusta varten; Kielletään pitkäaikainen toiminta olosuhteissa, jotka ovat alle 30% nimellisvirran nesteen ylikuumenemisen estämiseksi pumpun sisällä.

3. Turvallisuuskäsittely sammutuksen jälkeen

Sulje ensin poistoputken venttiili ja katkaise sitten moottorin teho; Jos siirrät korkean lämpötilan tai syövyttäviä väliaineita, huuhtele putkilinjat estääksesi jäännösväliaineita kiteyttämästä tai syöpistämästä pumpun runkoa; Talvella sammutuksen jälkeen tyhjennä neste pumpun ontelossa ja putkistoissa, jotta komponenttien jäädyttäminen ja halkeilu vältetään.

Ix. Vertailu loppukeskuksen keskipakopumppujen ja muiden pumpputyyppien välillä

1. Vertailu pystysuuntaisiin keskipakopumppuihin

Loppukäyttöisen keskipakopumput vievät suuremman alueen, mutta niitä on helpompi asentaa ja ylläpitää; Pystysuorat keskipakopumput vievät vähemmän tilaa, joka sopii avaruushallittuihin skenaarioihin, mutta vaativat putkilinjan purkamisen ylläpidon aikana, mikä johtaa korkeampaan ylläpitokustannukseen. Molemmat sopivat alhaiseen tai keskisuuriin pään olosuhteisiin, ja loppukeskuspumppuilla on parempi tehokkuus pienissä ja keskisuurissa virtausskenaarioissa.

2. vertailu positiivisiin siirtymäpumppuihin

Positiiviset siirtymäpumput (esim. Vaihdepumput, kalvopumput) ovat sopivia korkean viskositeetin, korkeapaineolosuhteiden suhteen, mutta niillä on kapea virtauksen säätöalue; Päättyjen keskipakopumput soveltuvat alhaiseen viskositeettiin, alhaisista ja keskipaineolosuhteisiin joustavan virtauksen säätöllä ja korkealla hyötysuhteella. Loppukäyttöisen keskipakopumppujen kustannustehokkuus on korkeampi siirrettynä alhaisella viskositeettisella väliaineella, kuten puhdasta vettä ja liuottimia.

X. Loppukehitys keskipakopumppujen kehityssuuntaukset

1. Materiaali- ja suunnitteluinnovaatio

Omaksua keraamiset päällystetyt juoksupyörät ja komposiittimateriaalipumppukotelot kulunkestävyyden ja korroosionkestävyyden parantamiseksi; Optimoi hydrauliset mallit ja suunnittele tehokkaammat virtauskanavat CFD -simulaation kautta energiankulutuksen vähentämiseksi edelleen.

2. Älykkäiden seurantajärjestelmien soveltaminen

Integroi värähtelyanturit, lämpötila -anturit ja älykkäät sähkömittarit etävalvonnan saavuttamiseksi IoT -alustojen kautta; Yhdistä AI -algoritmit ennustamaan vikoja tarjoamalla varhaisia ​​varoituksia laakerivirheiden ja tiivistön kulumisesta vähentäen siten suunnittelemattomia seisokkeja.

3. Energiansäästötekniikan edistäminen

Vastaa muuttuvien taajuusasemien (VFD) vaihtamisen virtauksen säätämisen saavuttamiseksi, mikä säästää 20% -30% enemmän energiaa kuin perinteinen kuristussopimus; Edistää pysyviä magneetti-synkronisia moottoreita, jotka ovat 5% -8% tehokkaampia kuin asynkroniset moottorit, auttaen teollisuussektoria saavuttamaan "kaksoishiili" -tavoitteet.

Xi. Usein kysyttyjä kysymyksiä (usein kysytyt kysymykset)

K: Mikä voi aiheuttaa loppukeskuksen keskipakopumpun, jolla ei ole virtauksen lähtöä käynnistyksen jälkeen?

A: Tärkeimmät syyt sisältävät ilman saantia pumpun onteloon, joka johtuu imuputken ilmavuodoista, tukkeutuneista imusuodattimista, käänteisen juoksupyörän pyörimisestä (tarve vaihtaa moottorin johdotusvaihekarjan sekvenssiä) ja pumpun onkalo, jota ei täytetä nesteellä (on tarpeen pumpun uudelleenläheinen).

K: Kuinka pidentää loppukeskuksen keskipakopumpun käyttöikäisiä siirtäessä väliaineita, jotka sisältävät pienen määrän hiukkasia?

A: Voit käyttää puoliksi avointa juoksupyörää hiukkasten häiritsemisen välttämiseksi; Asenna karkeasuodatin imuputkistoon (suodattimen verkon koko valittu hiukkaskoon perusteella); Käytä kulumiskeskuksista valmistettuja juoksupyöriä, kuten korkea-krominen valurauta; Hallitse virtausnopeutta parhaan hyötysuhteen alueella toiminnan aikana juoksupyörän kulumisen vähentämiseksi.

K: Mitä pitäisi tehdä, jos voimakas tärinä tapahtuu loppukäytön keskipakopumpun toiminnan aikana?

A: Pysäytä ensin pumppu tarkastusta varten. Yleisiä syitä ovat liiallinen kytkentä kohdistuspoikkeama, epätasapainoinen juoksupyörän kuluminen, vaurioituneet laakerit ja löysät ankkuripultit. Sinun on kalibroitava kytkentä kohdistus uudelleen, vaihdettava kuluneet juoksupyörät tai laakerit ja kiristettävä ankkuripultteja. Käynnistä pumppu uudelleen vasta värähtelyn eliminoinnin jälkeen.

K: Miksi valita Teffiko?

A: Italialaisena valmistajana,Teffikoon johtava yritys maailmanlaajuisessa teollisuuspumpputeollisuudessa, ja hänellä on 20 vuoden kokemus T & K -kehityksestä ja valmistuksesta. Se keskittyy keskipakopumppuihin, ruuvipumppuihin jne. Ja johtaa kenttiä, kuten sähköntuotanto ja petrokemikaalit, tarjoamalla räätälöityjä ratkaisuja. Kaikille tuotteille tehdään 100% testaus ja ovat saaneet sertifikaatit, kuten ISO 9000.

Xii. Summa

Yhteenvetona voidaan todeta, että loppukeskuksen keskipakopumput osoittavat erinomaista suorituskykyä ja monipuolisuutta eri aloilla. Heidän edut - kuten yksinkertainen suunnittelu, helppo huolto ja korkea hyötysuhde - tekevät niistä suositun valinnan nesteensiirtosovelluksiin. Italialaisena keskipakopumpun valmistajana, jolla on yli 20 vuoden kokemus,Teffikoon sitoutunut tarjoamaan korkealaatuisia pumppuja, jotka vastaavat erityistarpeitasi, jolloin voit kokea sen ainutlaatuisen luotettavuuden ja erinomaisen laadun.
