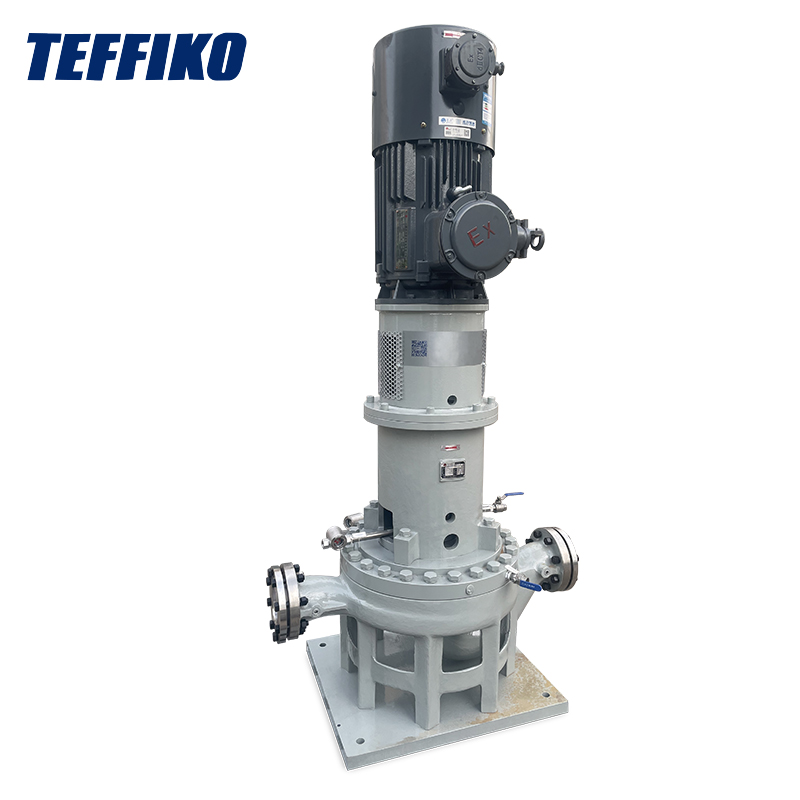

OH3 keskipakopumppu: paras valinta ahtaisiin tiloihin

TheOH3 keskipakopumppuon jättänyt minuun syvän vaikutuksen – sen näkee kaikkialla, öljynjalostamoiden putkihyllyistä ja tungosta offshore-lautojen kansista voimalaitosten korkeapaineisiin putkistojärjestelmiin. Sen erottaa muista pumppumalleista sen luotettavat ja kestävät ominaisuudet: tilaa säästävä pystysuuntainen rakenne, helppo asentaa ja purkaa modulaarinen rakenne sekä kyky kestää korkeita lämpötiloja, korkeita paineita ja syövyttäviä aineita. Se on kuin se olisi erityisesti suunniteltu ratkaisemaan yleisimmät hankalia ongelmia teollisuusympäristöissä. Alla kerron sen ydinkomponenteista, todellisesta toimintaperiaatteesta ja siitä, kuinka nämä mallit mukautuvat todellisiin tehtaan käyttöolosuhteisiin.

I. Ydinrakenneosat

OH3:n suorituskyky ei ole tyhjää puhetta – jokainen komponentti on tarkasti suunniteltu kohdistamaan teolliset kipukohdat. Jaetaan ne yksitellen:

1.1 Pysty modulaarinen laakeripukki

Toisin kuin vaakasuuntaisissa pumpuissa, kuten OH1, joissa laakeripesä on integroitu pumpun runkoon, OH3:ssa on itsenäinen modulaarinen laakeripukki, joka on asennettu pystysuoraan pumpun pesän yläpuolelle. Tämä muotoilu on vallankumouksellinen läpimurto teollisiin skenaarioihin:

• Huipputason kantokyky: Laakeripukki on valmistettu raskaasta valuraudasta tai pallografiittivaluraudasta, jonka seinämän paksuus on vähintään 15 mm ja joka kestää täysin API 610 -standardin määrittämät suuttimen kuormitukset. En ole koskaan nähnyt sen kärsivän akselin kohdistusvirheestä putkilinjan lämpölaajenemisen, supistumisen tai tärinän vuoksi – sen vakaus on poikkeuksellinen.
• Vaivaton huolto: Sen sisällä on "back-to-back" kaksirivinen sylinterimäinen rullalaakerisarja, joka kestää sekä radiaalisia että aksiaalisia voimia. Mikä tärkeintä, tulo- ja poistoputkia ei tarvitse purkaa; sinun tarvitsee vain poistaa laakeripukki ylhäältä tarkastusta ja korjausta varten, mikä vähentää merkittävästi seisokkeja.

1.2 Yksivaiheinen juoksupyörä ja kaksikierteinen kotelo

Juoksupyörän ja kierteen yhdistelmä on täydellinen yhdistelmä, joka on optimoitu Computational Fluid Dynamics (CFD) -tekniikan avulla. Kaikissa malleissa, joiden halkaisija on ≥ DN80, on vakiona kaksinkertainen kierukka - tämä pieni muutos kaksinkertaistaa tehokkuuden ja vakauden:

• Vankka ja hienosti suunniteltu juoksupyörä: Saatavana 316L ruostumattomasta teräksestä tai Hastelloysta, se tarjoaa erinomaisen korroosionkestävyyden. Taaksepäin kaarevat terät minimoivat nesteen turbulenssin, mikä johtaa yllättävän korkeaan energiansiirtotehokkuuteen. Se on kiinnitetty vain pumpun akselin toiseen päähän lukkomutterilla, eikä se koe aksiaalista liikettä käytön aikana – tarkistin erityisesti huollon aikana, ja se pysyy tukevasti paikallaan kovassakin käytössä.
• Kaksoiskierukka ratkaisee keskeisen ongelman: Tavalliset yksittäiskierteet synnyttävät epätasapainoisia säteittäisiä voimia korkean virtauksen olosuhteissa, jotka kuluttavat akselia ja laakereita ajan myötä. Kuitenkin OH3:n kaksoiskierre jakaa nesteen kahteen polkuun symmetristen virtauskanavien kautta, kompensoiden 90 % radiaalisista voimista, mikä vähentää merkittävästi akselin taipumista ja laakereiden kulumista – kokemukseni mukaan tämä voi pidentää pumpun käyttöikää useilla vuosilla.

1.3 API 682 -yhteensopiva tiivistysjärjestelmä

Vuoto on kohtalokas vaara kuljetettaessa korkeapaineisia, myrkyllisiä tai korkean lämpötilan aineita – mutta OH3:n tiivistysjärjestelmä poistaa tämän huolen kokonaan:

• Vakaa ja luotettava peruskokoonpano: Vakiovarusteena yksipäinen mekaaninen tiiviste, jossa piikarbidi-grafiittitiivistepinnat. Vaikka se ei olekaan hienoa, se riittää täysin vaarattomille materiaaleille. Olen käyttänyt sitä jatkuvasti kuukausia ilman vuotoongelmia.
• Tarkoitettu päivitysvaihtoehto: Myrkyllisten tai erittäin syövyttäviä aineita varten se voidaan päivittää kaksipäiseksi mekaaniseksi tiivisteeksi, jossa on eristysnestejärjestelmä, joka säätelee vuodon arvoon ≤5 ml/h – paljon pienempi kuin perinteisten pakkaustiivisteiden 20 ml/h kynnys. Tällainen turvamarginaali on rauhoittava vaarallisia aineita käsiteltäessä.

1.4 Pystysuora putkilinjan suoran liitännän suunnittelu

"Pipeline Direct Connection" -rakenne on hengenpelastaja ahtaissa tiloissa ja energiansäästötarpeissa. Tulo- ja ulostulolaipat on kohdistettu tarkasti putkilinjan keskilinjaan, mikä eliminoi ylimääräisten asennusalustojen tarpeen, ja edut ovat ilmeisiä ensimmäisestä käyttöpäivästä lähtien:

• Poikkeuksellinen tilankäyttö: DN200-mallin pumpun korkeus on vain 1,0-1,5 metriä, mikä vähentää lattiatilaa 60 % verrattuna vaakasuuntaisiin pumppuihin, joilla on sama virtausnopeus. Tämä etu on ratkaisevan tärkeä offshore-alustoilla tai täynnä jalostamon putkitelineissä – se voidaan asentaa paikkoihin, joihin muut pumppumallit eivät pääse käsiksi.
• Merkittävä energiansäästövaikutus: Vähemmän putkilinjan mutkia vähentää painehäviöitä ja pitkäaikainen käyttö voi alentaa koko järjestelmän energiankulutusta 5-8 %. Vaikka alkuperäiset kustannussäästöt eivät ole merkittäviä, ne kasvavat ajan myötä, mikä tekee siitä miellyttävän yllätyksen kustannuksiin keskittyneille tehtaiden johtajille.

II. Yksityiskohtainen toimintaperiaate

Pohjimmiltaan OH3 toimii keskipakovoiman perusteella, mutta jokainen nesteen kuljetuslinkki on optimoitu täyttämään korkean paineen ja korkean vakauden vaatimukset. Puran sen askel askeleelta selkeällä kielellä:

Vaihe 1: Nesteen imu

Neste tulee pumppuun suoraan liitetyn tulolaipan kautta. Tarkka linjaus laipan ja putkilinjan välillä varmistaa tasaisen nesteen virtauksen (ei sotkuista turbulenssia), ja tulovirtauskanavan kiillotettu sisäseinä vähentää kitkavastusta. Tämä varmistaa, että neste virtaa tasaisesti juoksupyörään – olen huomannut, että siinä harvoin esiintyy kavitaatiota, joka on yleinen ongelma halvemmissa pumppuissa.

Vaihe 2: Energian siirto juoksupyörällä

Moottori käyttää pumpun akselia pyörimään joustavan kytkimen kautta, jolloin juoksupyörä käy suurella nopeudella 1450-2900 rpm. Keskipakovoima työntää nestettä juoksupyörän keskeltä sen reunoihin, ja nesteen kulkiessa taaksepäin kaarevien siipien läpi sekä nopeus että paine kasvavat samanaikaisesti. Tämä vaihe on ydinlinkki moottorin mekaanisen energian muuntamisessa nesteenergiaksi, ja se on avain pumpun toimintaan.

Vaihe 3: Paineen muunnos kaksoisvoluutissa

Suurinopeuksinen neste menee sitten kaksoiskierteeseen. Kierteen spiraalivirtauskanavan poikkileikkauspinta-ala laajenee vähitellen hidastaen nestettä ja muuntaen suurimman osan sen kineettisestä energiasta staattiseksi paineeksi (prosessi, jota kutsutaan "diffuusioksi"). Symmetrinen muotoilu varmistaa tasaisen paineen jakautumisen, tasapainottaa säteittäisiä voimia ja pitää pumpun akselin pyörimässä tasaisesti – jopa täydellä kuormituksella, ei huojuntaa.

Vaihe 4: Tiivistys ja nesteen poisto

Ennen kuin neste poistetaan ulostulolaipan kautta, se kulkee mekaanisen tiivistejärjestelmän läpi. Jousen vaikutuksesta kiinteät ja pyörivät tiivisterenkaat sopivat tiiviisti yhteen muodostaen tiiviin esteen. En ole koskaan törmännyt vuotoongelmiin jopa korkeapaineista materiaalia kuljetettaessa. Lopuksi paineistettu neste tulee alavirran putkilinjaan vastaamaan myöhempien prosessien tarpeisiin.

Vaihe 5: Laakereiden ja akselijärjestelmän vakaa tuki

Pumpun käytön aikana kaksiriviset rullalaakerit modulaarisessa laakerikiinnikkeessä tukevat jatkuvasti pyörivää pumpun akselia ja vaimentavat nestevirtauksen synnyttämiä radiaalivoimia ja juoksupyörän työntövoiman synnyttämiä aksiaalivoimia. Sisäänrakennettu roiskevoitelujärjestelmä pitää laakerit viileinä – olen nähnyt sen toimivan 425 °C:ssa ilman ylikuumenemista. Lisäksi se vaatii vähän huoltoa; sinun tarvitsee vain tarkistaa voiteluaineen taso rutiinitarkastusten yhteydessä.

III. Vertailu muihin OH-sarjan pumppuihin

Esittelemme intuitiivisesti OH3:n etuja vertaamalla sitä kahteen muuhun yleiseen OH-sarjan pumppuun (OH1 ja OH2) API 610 -standardin mukaisesti:

Johtopäätös

Omakohtaisesta kokemuksesta voin luottavaisesti sanoa, että OH3 ei ole vain kypsä API 610 -standardin mukainen tuote, vaan myös heijastus Teffikon syvällistä ymmärrystä teollisesta luotettavuudesta ja suunnittelun yksityiskohdista. Siinä ei ole hienoja tai hyödyttömiä ominaisuuksia – jokainen komponentti palvelee käytännöllistä tarkoitusta ja ratkaisee tehokkaasti ongelmia, kuten tilansäästön, helpon huollon, ääriolosuhteiden kestävyyden ja vuotojen eston.

Tosin se ei ole markkinoiden halvin vaihtoehto, ja olen huomannut, että modulaarinen laakeripukki on todellakin vähän painava. Sen luotettavuus on kuitenkin enemmän kuin tarpeeksi kompensoimaan alkuinvestointikustannukset. Teffiko ei vain myy laitteita – ne tarjoavat ammattimaisia ​​valintaneuvoja ja koko elinkaaren tukea. Olen kuullut heidän tiimiään useita kertoja kysymyksissäni ja saanut aina nopeat vastaukset. Tämä yhteistyömalli mahdollistaa tehtaiden jatkuvan ja sujuvan toiminnan.

Lisää ratkaisuja ja todellisia tapauksia löydät viralliselta verkkosivustolta:www.teffiko.com.
