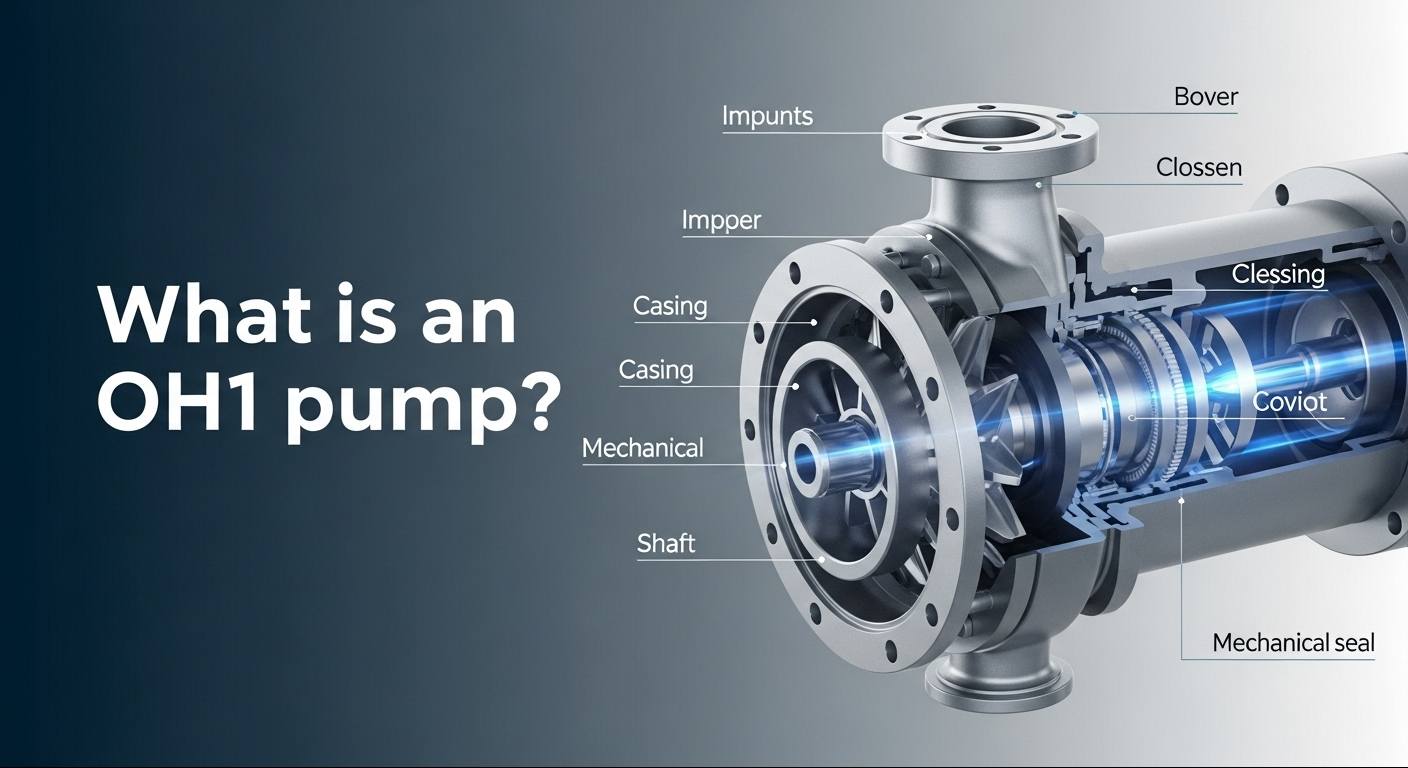

Mikä on OH1-pumppu?

Jos työskentelet säännöllisesti teollisuuden keskipakopumppujen kanssa, olet todennäköisesti törmännyt "OH1"-malliin – ja olkaamme rehellisiä, se on todella helppo sekoittaa muiden tyyppien kanssa. Monet insinöörit tietävät, että keskipakopumput kuljettavat nesteitä, mutta jos kysyt heiltä, ​​mikä tekee OH1-pumpusta ainutlaatuisen? Suurin osa heistä kamppailee vastatakseen. Äläkä edes aloita hankintatiimejä – mallin väärinymmärtäminen takaa sen, että päätyy väärään varusteluun. Mutta tässä on asia: OH1-pumput ovat työhevosia öljyn, sähkön ja kemikaalien kaltaisilla aloilla. Ne ovat klassinen riippupumppu API 610 -standardin (keskipakopumppujen maailmanlaajuinen suunnittelukoodi) alaisuudessa, ja kun saat perusasiat, ne ovat itse asiassa melko yksinkertaisia. Anna minun käydä läpi tärkeimmät yksityiskohdat.

1. Selvitetään ensin – mikä "OH1" oikein on?

OH1 on API 610 -standardin määrittelemä "yliriippuva keskipakopumppu" -tyyppi. Tarkastellaanpa nimitystä: "OH" tarkoittaa "Overhung" (se on järkevää, eikö?), ja "1" tarkoittaa, että se on yksivaiheinen, päätyimupumppu. Yksinkertaisesti sanottuna tämä tarkoittaa, mitä se tarkoittaa: juoksupyörä (osa, joka liikuttaa nestettä) on kiinnitetty vain pumpun akselin toiselle puolelle, laakeripesä on integroitu suoraan pumpun runkoon ja laakerit tukevat vain pumpun toista päätä – tästä syystä "yliriippuva" nimi.

API 610 luokittelee keskipakopumput pääryhmiin: OH (yliriippuvainen), BB (laakerien välissä), VS (pystysuoraan ripustettu) ja muihin. OH-ryhmässä on alamalleja, kuten OH1, OH2 ja OH3 - jokaisella on omat piirteensä. OH2 on kaksivaiheinen riippupumppu (ihanteellinen korkeapainesovelluksiin), ja OH3 lisää ylimääräisiä komponentteja aksiaalisten voimien tasapainottamiseksi. Mutta OH1? Se on joukosta yksinkertaisin. Ei hienoja lisäominaisuuksia – keskity vain keskikokoiseen tai matalaan pään sovelluksiin. Siksi se on monipuolisin ripustettu pumppu useimmissa teollisuusympäristöissä – asioita ei tarvitse monimutkaistaa, kun sinun ei tarvitse.

2. SuunnitteluOH1 pumput: 4 Käytännön etuja

Miksi niin monet teollisuudenalat luottavat OH1-pumppuihin? Avain on niiden suunnittelussa, joka ratkaisee todelliset ongelmat. Tässä ovat heidän erottuvaimmat ominaisuudet:

• Kompakti, tilaa säästävä rakenne:Laakeripesä ja pumpun runko on valettu yhtenä kappaleena, joten ylimääräisiä tukia ei tarvita. Olen nähnyt sen omakohtaisesti: OH1-pumppu samalla virtausnopeudella on helposti 30 % lyhyempi kuin kaksoisimupumppu. Tämä on hengenpelastaja ahtaissa paikoissa, kuten petrokemian laitoksissa tai voimalaitosten kattilahuoneissa, joissa jokainen tuuma on tärkeä. Sinun ei tarvitse järjestää putkia uudelleen tai laajentaa tilaa – työnnä se vain sisään.
• Luotettava tiivistys, erinomainen vuotojen esto:Vuodot ovat suuri päänsärky, varsinkin kun käsitellään syttyviä aineita, kuten raakaöljyä tai syövyttäviä kemikaaleja. OH1-pumpuissa on vakiona mekaaniset tiivisteet (jotkin mallit voidaan päivittää kaksipäisiksi tiivisteiksi), ja tiivistepinnat on yleensä valmistettu piikarbidista ja grafiitista – riittävän lujia kestämään korkeita lämpötiloja ja kulumista. Normaalikäytössä vuoto on alle 5 millilitraa tunnissa – paljon parempi kuin vanhanaikaiset tiivistetiivisteet. Työskentelin kerran kemian tehtaalla, joka siirtyi käyttämään OH1-pumppuja, ja niiden vuotojen aiheuttamat seisokit vähenivät lähes 80 %.
• Laakerit, jotka eivät vaadi jatkuvaa huomiota:Niissä käytetään kaksirivisiä lieriörullalaakereita, jotka tarttuvat tiiviisti akseliin ja käsittelevät sekä radiaalisia että aksiaalisia voimia. Lisäksi laakeripesässä on sisäänrakennettu voiteluöljyn kiertojärjestelmä, joka pitää asiat viileinä roiskevoitelun avulla. Tavalliset keskipakopumput tarvitsevat öljyn täyttöä 3 kuukauden välein, mutta OH1-pumput? Voit venyttää sen 6-12 kuukauteen. Tämä tarkoittaa vähemmän seisokkeja – helposti 2–3 vähemmän vuodessa. Tehtaille, jotka toimivat 24/7, tämä on valtava tehostettu tuottavuus.
• Energiatehokkuus:Juoksupyörässä on taaksepäin kaareva siipirakenne, jonka insinöörit ovat optimoineet nestemekaniikkaan perustuen pumpun sisäisen turbulenssin minimoimiseksi. Pumpun virtauskanavat on myös kiillotettu vastuksen vähentämiseksi. Näin kerran testituloksia, jotka osoittavat, että OH1-pumppu on 8–12 % tehokkaampi kuin tavallinen riippupumppu samalla virtausnopeudella. Tehdään nopea laskelma: jos liikutat 100 kuutiometriä vettä tunnissa, se säästää 20 kWh päivässä. Vuoden aikana nämä säästöt muodostavat huomattavan määrän.

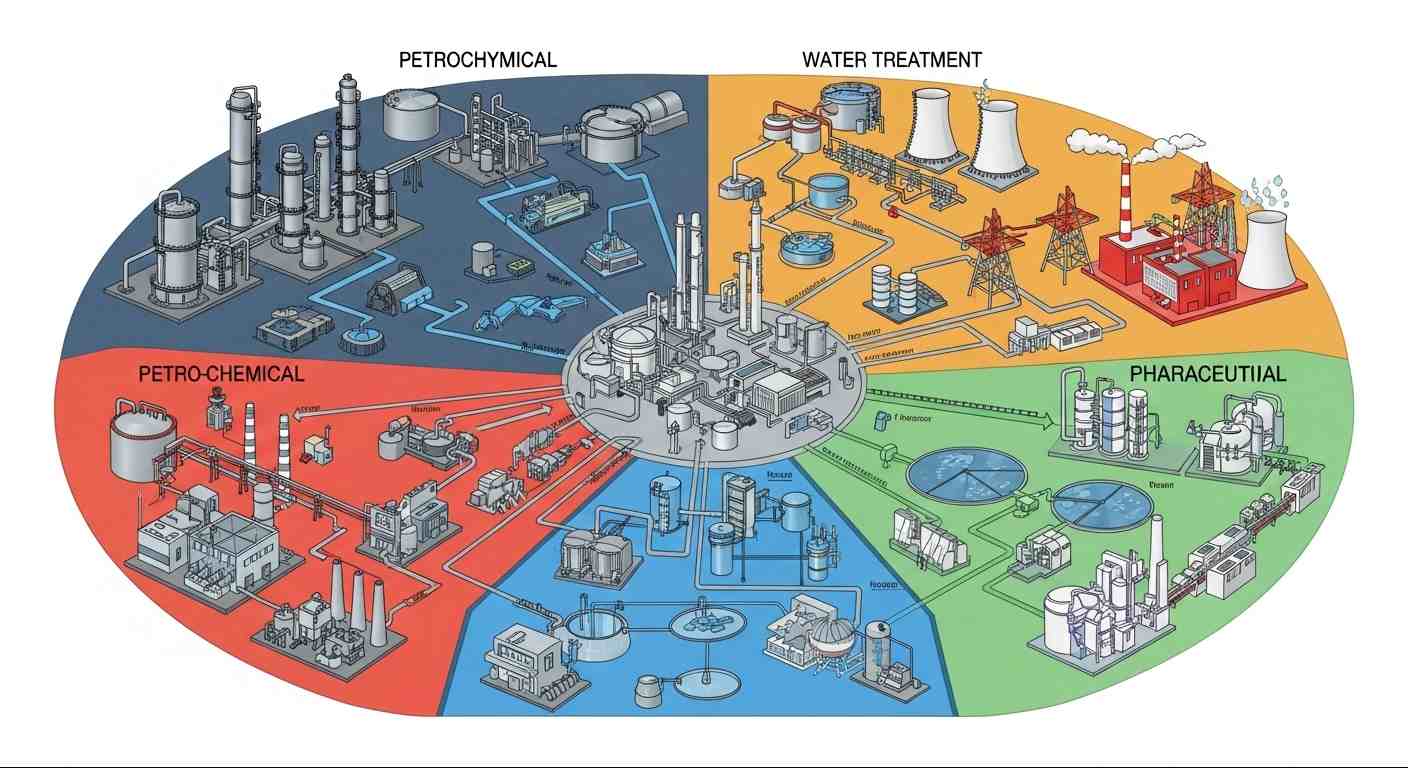

3. Mistä löytää OH1-pumppuja: 4 päätoimialaa

Tämä pumppu ei ole vain hyvin suunniteltu – se sopii myös täydellisesti tiettyihin työolosuhteisiin. Tässä ovat sen yleisimmät sovellusskenaariot:

• Petrokemian teollisuus:Niitä on kaikkialla jalostamoissa, ja niitä käytetään pääasiassa matalaviskositeettisten väliaineiden, kuten raakaöljyn ja bensiinin, kuljettamiseen. Otetaan esimerkiksi raakaöljyn varastoalue: öljy on siirrettävä tislaustorniin ilman vuotoja, ja OH1-pumpun kompakti koko sopii täydellisesti tiheiden putkistojen väliin. Lisäksi sen virtausnopeus on erittäin vakaa (alle 2 %:n virheellä), joten tislaustorni ei koskaan saa liikaa tai liian vähän syöttöä – ei odottamattomia sammutuksia.
• Sähköteollisuus:Lämpövoimalaitokset ja biomassavoimalaitokset käyttävät OH1-pumppuja veden syöttämiseen kattiloihin. Kattilat tarvitsevat tasaisen keskipaineisen veden virtauksen, ja OH1-pumput täyttävät tämän tarpeen täydellisesti. Työskentelin kerran 300 MW:n yksikön kanssa, jossa oli kaksi OH1-pumppua – yksi toiminnassa ja toinen valmiustilassa. Ne kestävät jopa 180°C lämpötiloja, ja niiden tehokkuus auttaa vähentämään laitoksen kokonaisenergiankulutusta.
• Vedenkäsittelyteollisuus:Kunnalliset jätevesilaitokset ja teollisuuden jätevesilaitokset käyttävät niitä mielellään puhtaan veden tai vähäpitoisuuden omaavan jäteveden kuljettamiseen. Pumpun runko on yleensä valmistettu 304 tai 316 litran ruostumattomasta teräksestä tai korroosionkestävästä valuraudasta – joten se ei ruostu jäteveden kemikaalien vaikutuksesta. Ja sen päätyimurakenne tukkeutuu paljon harvemmin kuin uppopumput – siipipyörän ympärille ei kierry kuituja. Se sopii erinomaisesti pienille ja keskikokoisille vedenkäsittelylaitoksille, joiden käsittelykapasiteetti on 50–500 kuutiometriä tunnissa.
• Lääketeollisuus:Elintarvikelaatuiset OH1-pumput ovat tässä välttämättömiä. Ne täyttävät GMP (Good Manufacturing Practice) -standardit, ja niissä on erittäin sileät sisäseinät (karheus Ra ≤ 0,8 μm), joten nestemäinen lääke ei tartu niihin. Myös tiivisteet on valmistettu elintarvikekelpoisesta kumista, joten materiaalien likaantumista ei tapahdu. Olen nähnyt niitä rokotelaboratorioissa ja lääketehtaissa, joita käytetään pääasiassa nesteiden sekoittamiseen ja kuljettamiseen tuotantolinjoilla.

4. Oikean OH1-pumpun valitseminen: 5 unohdettavaa vinkkiä

OH1-pumpun valitseminen ei ole vaikeaa – noudata vain näitä viittä vaihetta:

• Aloita kuljetettavasta nesteestä:Jos käsittelet korkean lämpötilan aineita (kuten kuumaa öljyä yli 120 °C), valitse malli, jossa on jäähdytysvaippa – muuten laakerit palavat. Valitse korkeaviskoosisille aineille (kuten yli 50 cSt:n voiteluöljylle) malli, jossa on suurempi juoksupyörän tuloaukko – liian pieni tuloaukko johtaa riittämättömään virtaukseen. Jos käytät happamia väliaineita (kuten suolahappoa), ohita tavallinen ruostumaton teräs ja käytä Hastelloya (korroosionkestävä seos). Näin kerran tehtaan käyttävän tavallista OH1-pumppua hapolle, ja se kesti vain 6 viikkoa.
• Älä säästä virtausnopeudessa ja nousumarginaaleissa:Älä koskaan valitse pumppua "tarkkojen" virtaustarpeiden perusteella – lisää 10 % marginaali. Jos esimerkiksi haluat kuljettaa 80 kuutiometriä tunnissa, valitse malli, jonka teho on 90 kuutiometriä tunnissa. Mitä tulee korkeuteen (pumpun lähtöpaineeseen), muista ottaa huomioon putkilinjan vastus: jos siirrät vettä 15 metrin korkeuteen 100 metrin putken läpi, tarvitset pumpun, jonka nostokorkeus on 25 metriä (ylimääräiset 10 metriä on putkilinjan vastuksen voittamiseksi). Riittämätön nostokorkeus saa pumpun käymään ylikuormituksen ja epäonnistumaan nopeasti.
• Harkitse asennusympäristöä:Jos asennat ulkotiloihin, valitse malli, jossa on sadesuoja - laakeripesään pääsevä vesi vahingoittaa laakereita. Ahtaissa tiloissa (kuten 1 metrin leveässä huoneessa) valitse vaakasuora lyhytvarsimalli – kokonaispituus alle 1,2 metriä. Jos lähellä on tärinälähde (kuten kompressori), lisää iskutyyny – tärinä vahingoittaa tiivisteitä nopeammin kuin mikään muu.
• Energiatehokkuus tärkeitä:Ensiluokkaiset pumput säästävät 15–20 % enemmän sähköä kuin kolmannen luokan pumput. Ajettaessa 8 tuntia päivässä, se on lähes 10 000 yuania vuosittaisena sähkönsäästönä. Hieman enemmän kuluttaminen etukäteen tehokkaaseen malliin on ehdottomasti sen arvoista.
• Valitse oikeat lisävarusteet:Jos käytät myrkyllisiä aineita, kuten metanolia, päivitä kaksipäisiin tiivisteisiin ja tiivistenestejärjestelmään – tämä estää vuodot. Jos haluat seurata laitteiden tilaa etänä, asenna tärinäanturit ja lämpötilalähettimet. Kun laakerit alkavat kulua, tärinäarvo saavuttaa 4,5 mm/s, mikä laukaisee varhaisen hälytyksen, jotta et kohtaa äkillisiä vikoja.

5. OH1-pumpun huoltaminen: 3 yksinkertaista vinkkiä (asiantuntijaa ei tarvita)

Monet valittavat, että pumppujen ylläpito on vaivalloista, mutta OH1-pumput ovat todella vähän huoltoa vaativia – tee vain nämä kolme asiaa:

• Päivittäiset tarkastukset (enintään 5 minuuttia): Tunne laakerit joka viikko – jos ne ovat yli 70°C, vaihda voiteluöljy. Tarkista tiiviste kuukausittain – jos vuoto ylittää 10 millilitraa, vaihda tiivisteen osat. Puhdista tulosuodatin neljännesvuosittain – tukkeutuneet suodattimet vähentävät virtausta. Sinun ei tarvitse edes purkaa pumppua näitä tehtäviä varten, mikä säästää puolet ajasta verrattuna kaksoisimupumpun ylläpitoon.
• Vianetsintä: Aloita perusteista: Vähentynyt virtaus? Tarkista ensin tuloputki – tukkeumat ovat yleensä syyllisiä. Tarkista sitten juoksupyörä – yksivaiheiset juoksupyörät on helppo vaihtaa. Lisääntynyt tärinä? Tarkista laakerin välys (vaihda laakerit, jos välys ylittää 0,1 mm) ja pumpun akseli – yksivaiheiset akselit voidaan oikaista, jos ne ovat taipuneet, toisin kuin monivaiheiset akselit, jotka on vaihdettava kokonaan. Vuotavat tiivisteet? Tarkista tiivistepinta – naarmut voidaan korjata hiomalla, koko tiivistekokoonpanoa ei tarvitse vaihtaa.
• Vuosittainen syvähuolto: Pura laakeripesä kerran vuodessa ja vaihda litiumpohjainen rasva – älä täytä sitä liikaa, vaan täytä se 1/2-2/3 laakeripesän tilavuudesta (ylitäytyminen aiheuttaa ylikuumenemista). Kiristä pultit, jotka yhdistävät pumpun rungon alustaan ​​– löysät pultit aiheuttavat pumpun akselin kohdistusvirheitä. Levitä kerros epoksihartsia juoksupyörään ja tiivistä ontelo ruosteen estämiseksi. Kaikki nämä tehtävät voidaan tehdä maassa – nosturia ei tarvita.

Johtopäätös

Loppujen lopuksi OH1-pumppu on vain vankka ja käytännöllinen työkalu. Siinä ei ole monivaiheisten pumppujen hienoja ominaisuuksia, mutta se on erinomaista siinä, mihin se on suunniteltu – keskikorkeasta matalaan paineeseen, vakaa virtaus ja helppo huolto. Yrityksille tämä tarkoittaa vähemmän päänsärkyä ja pienempiä kokonaiskustannuksia laitteen käyttöiän aikana.
