Astu mihin tahansa petrokemian tehtaaseen, voimalaitokseen tai metallurgiseen työpajaan ja huomaa, että lukuisten pumppumallien joukossa OH5-keskipakopumppu on luotettava tuote, joka kestää lujasti myös ankarissa käyttöolosuhteissa, kuten korkeassa lämpötilassa ja paineessa.

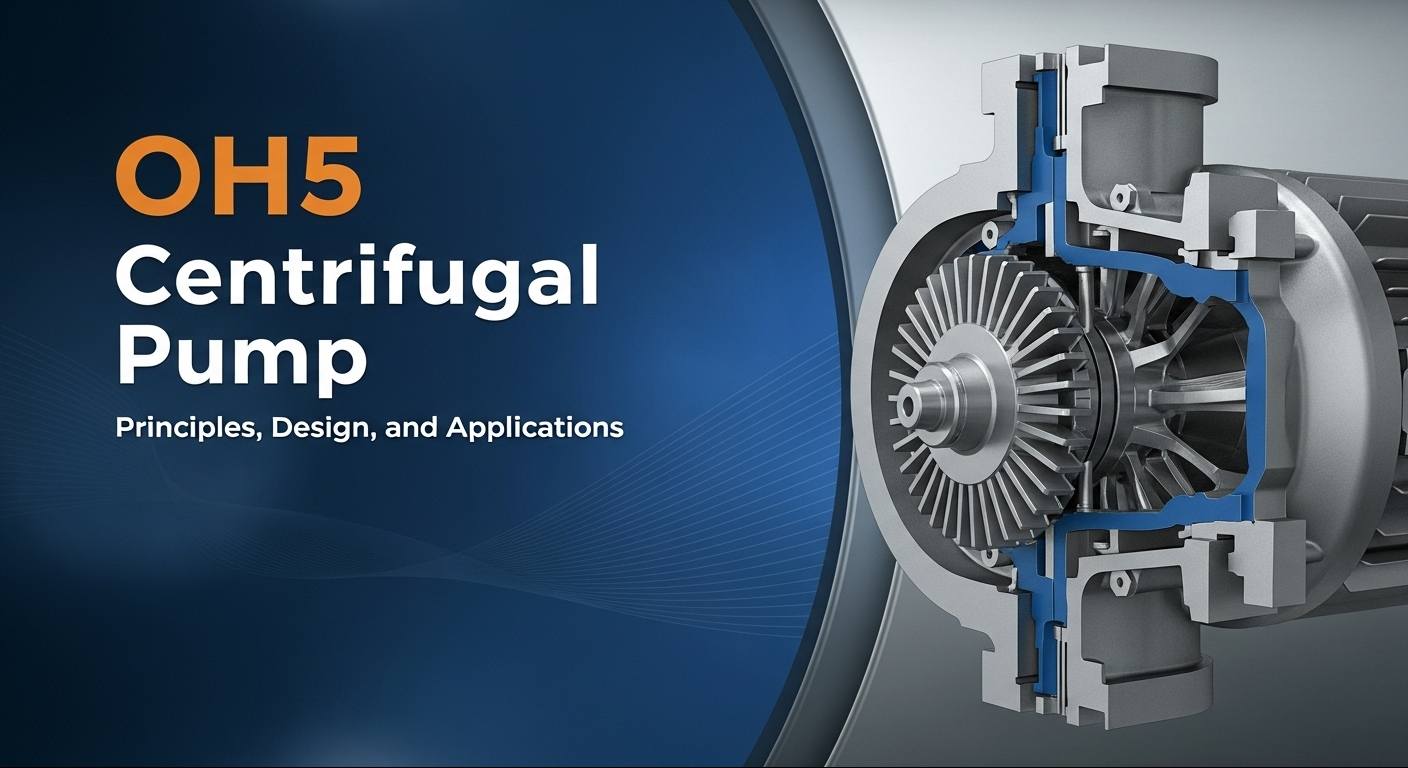

OH5-keskipakopumppu on "yliriippuva, vaakasuora, keskiviivaan asennettu, yksivaiheinen, säteittäisesti jaettu" pumpputyyppi. Sen näkyvin ominaisuus on kiinteä rakenne: pumpun runko on kiinnitetty suoraan alustaan jalkojen avulla, ja pumpun akselilla on yhteinen akseli käyttömoottorin kanssa (eli suoraan kytketty rakenne). Tämä saumaton liitosrakenne minimoi kohdistusvirheet ja parantaa toiminnan vakautta, mikä tekee siitä erityisen sopivan korkean lämpötilan, korkeapaineisen tai syövyttävän materiaalin kuljetukseen – näissä skenaarioissa luotettavuudesta ei saa tinkiä.
API 610 on maailmanlaajuisesti tunnustettu standardi öljy- ja kaasuteollisuuden keskipakopumppujen suunnittelussa ja valmistuksessa. Tämän standardin mukaan riippuvat vaakapumput luokitellaan OH (Overhung Horizontal) -sarjaan, joka sisältää kuusi tyyppiä (OH1 - OH6). OH5 on selkeästi määritelty "suoraan kytketyksi, keskilinjaan asennettavaksi" pumpputyypiksi, joka vaatii tarkan kohdistuksen pumppukotelon keskilinjan ja alustan asennuspinnan välillä. Se voi tehokkaasti kompensoida lämpölaajenemisen aiheuttamaa rasitusta, välttäen pumpun rungon muodonmuutoksia ja tiivistevikoja – tämä on ratkaisevan tärkeää pitkäaikaisen vakaan toiminnan kannalta korkeissa lämpötiloissa.
OH5-pumpun toimintaperiaate on hyvin yksinkertainen: juoksupyörä pyörii suurella nopeudella tuottaen keskipakovoimaa, vetää nestettä imuaukosta, heittää sen säteittäisesti ulospäin ja purkaa sen sitten putkilinjaan kierukan paineistamisen jälkeen. Suorakytketyn rakenteen ansiosta moottorin roottori ja pumpun siipipyörä pyörivät koaksiaalisesti, mikä parantaa voimansiirron tehokkuutta, vähentää tärinää ja yksinkertaistaa huoltoa (toisin kuin pumput, joissa on kytkimet, jotka vaativat usein kohdistuksen säätöjä). Korkean riskin väliaineille, kuten syttyville ja myrkyllisille aineille, OH5 on yleensä varustettu mekaanisilla tiivisteillä tai kuivakaasutiivisteillä – nämä kypsät ratkaisut varmistavat vuotamattoman toiminnan riskialttiissa käyttöskenaariossa.
Kompaktin rakenteensa ja vakaan suorituskyvyn ansiosta OH5-pumpulla on laaja valikoima sovelluksia: öljynjalostamoissa, kemian tehtaissa, LNG-terminaaleissa, offshore-lautoissa ja voimalaitoksissa sitä käytetään esimerkiksi kattilan syöttöveteen, kuuman öljyn kiertoon, happo-emästen kuljetukseen ja liuottimen refluksointiin. Muutama vuosi sitten osallistuessani öljynjalostamon kuuman öljyn kiertojärjestelmän uudistamiseen, näin henkilökohtaisesti sen kyvyt. Alkuperäistä pumppua oli vaivannut toistuvia vuotoja ja lämmön aiheuttaman muodonmuutoksen aiheuttamaa liiallista tärinää, jotka vaativat seisokkeja huoltoa varten muutaman kuukauden välein. Kun se korvattiin OH5:llä, keskilinjaan asennettu rakenne kompensoi lämpölaajenemisjännitystä, ja suoraan kytketty rakenne eliminoi siirtohäviöt. Koko järjestelmä toimi yhtäjaksoisesti yli kaksi vuotta ilman yhtäkään vikaa – kun otetaan huomioon rajallinen asennustila ja 24/7 keskeytymättömän toiminnan tarve, tämä suorituskyky oli todella vaikuttava.
Useimmat pumput OH1:stä OH4:ään käyttävät itsenäisiä moottorikäyttöjä, joissa on kytkimet (vaatii kohdistuksen paikan päällä asennuksen aikana) ja niillä on erilaisia asennusmenetelmiä (esim. OH1 on jalka-asennus, OH3 on pystysuora putkistopumppu), kun taas OH5:n suorakytketty, keskilinjaan asennettu rakenne on ainutlaatuinen. Irrottamalla kytkimen se ei ainoastaan säästä arvokasta asennustilaa, vaan tarjoaa myös erinomaisen lämpökohdistussuorituskyvyn – nämä kaksi etua ovat erityisen ilmeisiä ahtaissa tiloissa tai korkeissa lämpötiloissa. Tietysti sillä on pieniä rajoituksia: suorakytkentäinen rakenne asettaa tiettyjä rajoituksia moottorin kokoon ja tehoon, joten se ei sovellu erittäin suuriin tai erittäin korkeisiin paineisiin. Useimmissa tavanomaisissa ankarissa käyttöolosuhteissa sen edut ovat kuitenkin lähes korvaamattomia.
API 610 -standardia noudattavan tiukan suunnittelunsa, tehokkaan ja vakaan toimintansa ja laajan käyttökelpoisuuden ansiosta OH5-keskipakopumpusta on tullut korvaamaton ydinlaitteisto nykyaikaisessa prosessiteollisuudessa. Nykyään, kun teollisuudella on yhä korkeammat vaatimukset turvallisuudelle, energiansäästölle ja älykkyydelle, sopivan OH5-mallin valinta ei suinkaan ole yksinkertainen laitehankinta – se on strateginen päätös, jolla voidaan varmistaa koko prosessijärjestelmän sujuva toiminta. Olitpa kohtaamassa korkeita lämpötiloja, syövyttäviä aineita tai rajallista asennustilaa, OH5 voi tarjota teollisuustuotannossa vaaditun luotettavuuden ja suorituskyvyn.
