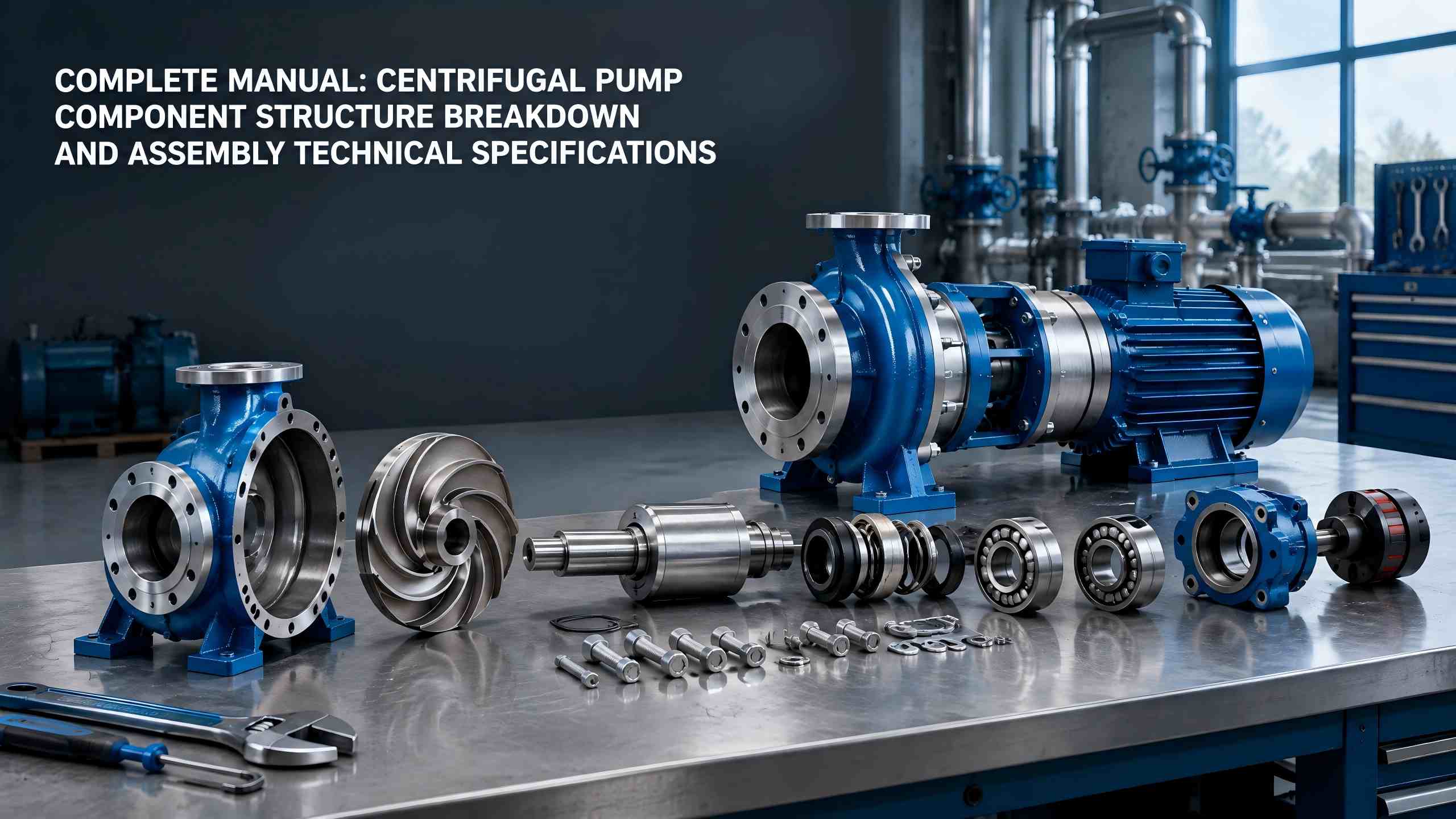

Keskipakopumpun komponenttien rakenteen erittely ja kokoonpanon tekniset tiedot

Keskipakopumputkäytetään laajalti teollisessa vesihuollossa, LVI-, kemiallisten nesteiden kuljetuksessa, kunnallisessa vesihuollossa ja muilla aloilla. Tämä asiakirja selittää kattavasti ydinkomponenttien, tiiviste-suojakokoonpanojen ja lisätarvikkeiden rakenteen ja toiminnot.Teffikokeskipakopumput. Se tarjoaa myös täydelliset kokoonpanoa edeltävät valmistelut, vakiomenettelyt ja tekniset vaatimukset auttaakseen käyttäjiä vähentämään laitteiden vikojen määrää lähteestä alkaen.

I. Keskipakopumpun tiivistys- ja suojakokoonpanot

Tiivistys- ja suojakokoonpanot määräävät vesipumppujen tiiviyden, toimintavakauden ja käyttöiän. Ne sisältävät pääasiassa tiivisteelementtejä, laakereita, laakeripesiä ja muita osia, ja ne toimivat kriittisinä komponentteina vesivuotojen, epänormaalin melun, tärinän ja tarttumishäiriöiden estämisessä.

Mekaaniset tiivisteet ja tiivisteet

Keskipakopumppujen yleiset tiivisterakenteet jakautuvat kahteen luokkaan: mekaaniset tiivisteet ja tiivistetiivisteet. Mekaaninen tiiviste koostuu pyörivästä renkaasta, kiinteästä renkaasta, jousista ja tiivisterenkaista. Sen päätypinnat sopivat tarkasti tuottamaan lähes nollavuotoja sekä kulutusta ja korkeita lämpötiloja kestäviä ominaisuuksia, joten se sopii korkeapaineisiin ja nopeisiin teollisuuskäyttöolosuhteisiin.

Pakkaustiivisteet käyttävät joustavia grafiitin ja PTFE:n täyteaineita tiivistämiseen. Yksinkertaisen rakenteen, helpon huollon ja alhaisten kustannusten ansiosta niitä käytetään enimmäkseen siviilivesipumpuissa ja pienissä matalapaineisissa keskipakopumpuissa. Niiden haittana on vähäinen veden tihkuminen käytön aikana, mikä vaatii määräajoin kiristämistä tai tiivisteiden vaihtoa.

Laakerit ja laakeripesät

Laakerit tukevat pumpun akselin nopeaa pyörimistä, vähentävät mekaanista kitkavastusta ja varmistavat tasaisen, poikkeamattoman ja tärisemättömän akselin toiminnan. Laakeripesä toimii laakereiden suojakotelona. Se varastoi voiteluöljyä ja -rasvaa sisäisesti mahdollistaakseen jatkuvan voitelun ja lämmön haihtumisen laakereille, mikä estää laakerien ylikuumenemisen, palamisen ja kiinnileikkautumisen kuivahionnalla.

II. Keskipakopumppujen lisäsovituskokoonpanot

Apukokoonpanot eivät suorita suoraan nestetyötä, mutta ne takaavat koko laitteiston turvallisen, vakaan ja normaalin toiminnan ja ovat välttämätön osa täydellistä keskipakopumppujärjestelmää.

• Tulo- ja poistolaipat: Toteuta vakioliitäntä vesipumpun ja putkistojen välillä, varmista liitosten tiiviys ja estä veden tihkuminen ja ilmavuoto.
• Jalusta ja kytkin: Jalusta kiinnittää koko yksikön ja vähentää toiminnallista tärinää; kytkin yhdistää pumpun akselin ja moottorin akselin synkronisen voimansiirron saavuttamiseksi.
• Ilmanvapautusventtiili ja tyhjennysventtiili: Ilmanvapautus käynnistyksen yhteydessä poistaa ilman tukkeutumisen ja kavitaation; tyhjennys sammutuksen yhteydessä estää jäätymisen ja korroosion suojaamaan sisäisiä osia.

III. Keskipakopumppujen kokoonpanon valmistelut

Keskipakopumppujen kokoonpanon laatu vaikuttaa suoraan käyttötehoon ja käyttöikään. Standardoidut valmistelut on suoritettava ennen muodollista kokoonpanoa virheellisten kokoonpanojen, puuttuvien osien kokoonpanon ja vaatimustenvastaisen kokoonpanon välttämiseksi.

•  Tutustu huolellisesti teknisiin asiakirjoihin: Lue huolellisesti keskipakopumpun käsikirja, kokoonpanopiirustukset ja tekniset parametrivaatimukset sekä tutustu laitteiston rakenteeseen ja kokoonpanostandardeihin.
•  Pääkomponenttien laatukriteerit: Selvitä kunkin keskipakopumpun komponentin hyväksymisstandardit ja varmista, että osissa ei ole muodonmuutoksia, halkeamia, kulumia tai korroosiota.
•  Osien inventointi ja tarkastus: Tarkista kaikki komponentit yksitellen varmistaaksesi täydelliset lisävarusteet, vastaavat tekniset tiedot ja pätevän laadun, ja estä viallisten osien asennus.
•  Valmistele työkalut ja mittauslaitteet: Hanki asennus- ja mittauslaitteet valmiiksi etukäteen, mukaan lukien jakoavaimet, jarrusatulat, tasot ja kohdistustyökalut kokoonpanotarkkuuden takaamiseksi.
•  Valmistele kulutusosat: Valmistele voiteluöljy, rasva, tiivistepakkaus, tiivisteet ja muut kulutusosat täyttämään kokoonpanon voitelu- ja tiivistysvaatimukset.

IV. Keskipakopumppujen vakiokokoonpanosarja

Eri mallien keskipakopumput vaihtelevat hieman rakenteeltaan ja kokoonpanojärjestyksensä. IS-tyyppinen taaksepäin vedettävä keskipakopumppu, jota käytetään laajimmin, noudattaa alan yleismaailmallisia kokoonpanomenettelyjä. Tarkat vaiheet ovat seuraavat:

1. Kokoa laakerikokoonpanot: Asenna laakerit tarkasti määrättyihin paikkoihin pumpun akselille varmistaen, että laakerit ovat täysin paikallaan ja pyörivät joustavasti.

2. Kokoa pumpun akselikokoonpano: Asenna pumpun akseli kootuilla laakereilla koko pumpun pesään, mikä varmistaa tasaisen pyörimisen ilman jumiutumista.

3. Kiinnitä pumpun kotelo ja runko: Asenna ja kiinnitä koko pumpun kotelo laiterunkoon varmistaen, että pumpun runko on vaakasuora, tukeva ja huojumaton.

4. Asenna pumpun kansi ja juoksupyörä: Asenna pumpun kansi pumpun akselin asentoon ja kiinnitä sitten juoksupyörä varmistaaksesi juoksupyörän lujan kiinnityksen ja tasaiset välykset.

5. Integroi ja kiinnitä koko yksikkö: Paina ja lukitse pumpun kansi ja kotelo tarkasti ja kiinnitä sitten koko pumpun runko laitealustaan.

6. Ulkoasun viimeistely: Puhdista roskat ja tahrat koko yksiköstä, tarkasta ulkonäön eheys ja viimeistele yleinen siivoustyö.

7. Kytkimen kohdistus ja kalibrointi: Asenna moottorin ja pumpun ja rungon väliset kytkimet loppuun, suorita koaksiaalisuuden korjaus vaihteiston tarkkuuden varmistamiseksi.

V. Keskipakopumppukokoonpanon tekniset ydinvaatimukset

Tiukka tarkastus ja hyväksyntä on suoritettava asennuksen päätyttyä teknisten standardien mukaisesti laitteiden pätevän toiminnan varmistamiseksi. Perushyväksyntäkriteerit on lueteltu alla:

•  Koko yksikön joustava pyöritys: Käännä pumpun runkoa ja pyörivää akselia varovasti käsin. Yksikön tulee pyöriä pehmeästi ja tasaisesti ilman tukoksia tai mekaanista kitkaääntä.
•  Ei pumpun akselin välystä: Pumpun akselilla ei saa olla selvää aksiaalista tai säteittäistä siirtymää, välykset ovat sopusoinnussa eikä löysyyttä tai huojuntaa.
•  Hyväksytty kytkimen koaksiaalisuus: Pumpun puolikytkimen ja moottorin puolikytkimen välisen koaksiaalisen poikkeaman on oltava laitteen teknisten parametrien mukainen tärinän, epänormaalin melun ja epäkeskisen toiminnan aiheuttaman kulumisen välttämiseksi.
•  Vakiovoiteluaineen täyttö: Täytä laakerit ja voimansiirron osat sopivalla määrällä voiteluöljyä ja rasvaa. Säilytä oikea öljymäärä estääksesi öljyn puutteen tai liiallisesta öljyn ylivuotosta johtuvan pölyn kerääntymisen aiheuttamaa kuivahiontaa.

Yhteenveto

Keskipakopumpun komponentit luovat perustan laitteiden toiminnalle. Juoksupyörät, pumppupesät, pumpun akselit, tiivisteelementit, laakerit ja muut osat suorittavat vastaavia toimintoja ja toimivat keskenään yhteistyössä, mikä määrää pumpun suorituskyvyn ja käyttöiän. Sillä välin standardoidut esikokoonpanovalmistelut, yhteensopivat kokoonpanojärjestykset ja tiukat kokoonpanon hyväksymisstandardit ovat avainasemassa laitevikojen välttämisessä, toiminnan tehokkuuden parantamisessa ja laitteiden käyttöiän pidentämisessä. Komponenttirakenteen ja kokoonpanotekniikan hallintaTeffikokeskipakopumput ovat olennainen perusta laitteiden toiminnalle - huollolle, asennukselle, käyttöönotolle ja vianmäärityksessä.
