Keskipakopumpun ylipaineen repeämisen esto

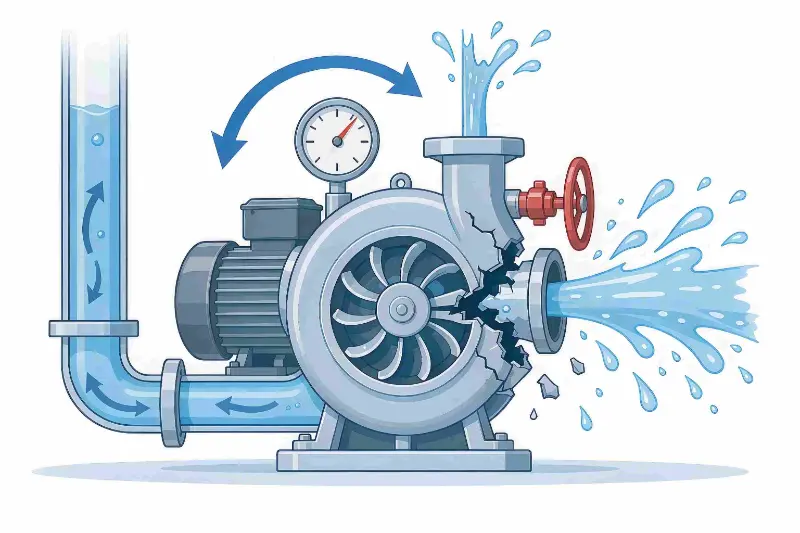

Kuva: Kaavio suljetun venttiilin paineen noususta, joka johtuu poistoventtiilin sulkeutumisesta, mikä johtaa pumpun kotelon repeytymiseen ja väliaineen ulostyöntymiseen

Useimmat pumpun rungon repeämät johtuvat umpikujasta (suljetun venttiilin paineen muodostuminen), virheellisestä kaukokäynnistyksestä ja automaattisten lukitusten vioista. Tässä artikkelissa käsitellään manuaalisia, etäkäyttöisiä ja automaattisia käynnistys/pysäytysskenaarioita selittääkseen venttiilin tarkastuksen, käyttömenettelyt ja instrumenttien lukituksen huollon, mikä estääkeskipakopumppuylipaineen murtumia.Teffikoon aina priorisoinut keskipakopumpun käyttöturvallisuutta ja tarjoaa täydelliset turvalliset käyttö- ja huolto-ohjeet pumpun rungon murtumisvaaroille. Tällaisten tapausten pohjimmiltaan välttämiseksi ei voida luottaa pelkästään laitteistosuojaukseen; venttiilin vahvistusta, etävahvistusta ja automaattista lukituksen hallintaa on sovellettava jokaiseen käynnistys-/pysäytystoimintoon.

Pumpun repeämisen keskeiset syyt

Kuollut suunta (suljettua venttiiliä vastaan) on fyysinen perimmäinen syy suurimmalle osalle pumpun rungon repeämistä, ja automaattiset ohjausjärjestelmät lisäävät tätä riskiä:

• Kun pumppu käynnistetään sekä tulo- että poistoventtiilien ollessa kiinni, juoksupyörä ravistelee jatkuvasti loukkuun jäänyttä nestettä; mekaaninen energia muuttuu lämmöksi, neste höyrystyy ja paine nousee, ja lyhyessä ajassa se ylittää pumpun pesän paineen;
• Kun pumppu käynnistetään kauko-ohjauksella keskusvalvomosta, käyttäjät eivät voi vahvistaa venttiilin tilaa paikan päällä, mikä helpottaa sokeaa käynnistämistä huollon jälkeen, kun venttiilejä ei ole nollattu.
• Kun tasosta laukaistu automaattinen käynnistys tapahtuu, linjaventtiilit voivat silti olla suljettuina huoltoa varten ja pumppu käy paineistetusti ilman ketään paikalla;
• Matalavirtauksen ja korkean lämpötilan lukitukset, joita ei ole kalibroitu pitkiksi ajoiksi, eivät suojaa, eikä järjestelmä voi automaattisesti sammua ja vapauttaa painetta ylipaineen jälkeen.

Teollisuusonnettomuuksien tapaustutkimus

Pienten ja keskikokoisten kemiallisten raaka-aineiden varastosäiliössä varastosäiliön siirtokeskipakopumpun huollon valmistuttua huoltohenkilöstö kunnosti laitteet, mutta unohti avata poistoventtiilin ja vaihtoi pumpun automaattitilaan. Pumppu käynnistyi ja pysähtyi automaattisesti säiliön tasosignaalien perusteella, eikä kukaan paikalla. Kun säiliön taso nousi asetettuun laukaisuarvoon, PLC-järjestelmä käynnisti keskipakopumpun automaattisesti. Suljetussa pumppukammiossa olevaa nestettä sekoitettiin jatkuvasti juoksupyörällä; vain 90 sekunnissa väliaine kuumeni nopeasti ja höyrystyi, ja paine pumpun sisällä jatkoi nousuaan. Koska laitoksen matalavirtauslukkoa ei ollut kalibroitu yli kahteen vuoteen, sen anturi jumiutui ja epäonnistui, eikä sammutussuojausta lauennut. Lopulta pumpun kotelo repeytyi ja korkean lämpötilan väliainetta ruiskutettiin ulospäin, tuhoten paikan päällä olevia laitteita ja pakottivat tuotantolinjan hätäpysäytyksiin, mikä johti huomattaviin korjaus- ja seisokkeihin. Tapahtuman jälkeisessä tutkintaraportissa tunnistettiin kaksi perimmäistä syytä: venttiilin tilan uudelleentarkistus paikan päällä huollon jälkeen ja turvalukitus, joka on ollut pitkään ilman toimintatestausta.

Johtopäätös: Valvomaton käyttö + venttiilit nollaamatta + epäonnistuneet lukitukset - repeämä johtui vain näiden kolmen tekijän yhdistelmästä, ja se olisi voitu välttää, jos jokin yksittäinen olisi ollut hallinnassa.

Pumpun manuaalinen käynnistys paikan päällä: venttiilin asennon tarkastus on ensimmäinen puolustuslinja

Tarkista tarkasti kaikkien venttiilien tila

Ennen pumpun käynnistämistä jokainen linjaventtiili on vahvistettava yksittäin, jotta estetään käynnistyminen venttiilien ollessa kiinni:

• Pääprosessilinja: pidä imuventtiili täysin auki, jotta neste pääsee tasaisesti pumpun kammioon;
• Pidä kaikki apuventtiilit, kuten tuuletusventtiilit, tyhjennysventtiilit ja puhallusventtiilit suljettuina;
• Avaa pumpun rungon ilmanpoistoventtiili täydentääksesi esitäyttöä ja ilmausta, poistaaksesi kaikki ilma pumpusta ja estääksesi kavitaatiota ja kuivakäyntiä;
• Pidä poistoventtiili hieman auki tai kokonaan kiinni; Älä koskaan käynnistä pumppua tulo- ja ulostuloaukon ollessa samanaikaisesti tukossa.

Sisällytä venttiilien tarkastukset standardisoituun tarkistuslistaan

Venttiilin auki-/kiinni-asennot ovat kriittisiä ohjauspisteitä pumpun turvallisen toiminnan varmistamiseksi, ja ne on ilmoitettava laitteiden työohjeissa ja käynnistyksen tarkistuslistoissa. Toimijoiden tulee vahvistaa jokainen kohta tarkistamalla se, poistamalla kokemukseen luottaminen ja vähentämällä inhimillisiä virheitä institutionaalisten tarkastusten avulla.

Pumpun etäkäynnistys keskusohjauksella: paikan päällä tapahtuva vahvistusvaihe on välttämätön

Etäkäynnistys on korkean taajuuden skenaario paineen muodostumisen repeämille; pelkästään keskusohjausnäyttöön luottaminen ei voi vahvistaa todellisia paikan päällä olevia olosuhteita:

• Ennen kuin valvomo antaa käynnistyskomennon, pumppua ei saa käynnistää yhdellä napsautuksella;
• Jos käyttäjät eivät voi mennä paikan päälle tarkastamaan venttiileitä, paikan päällä oleva tarkastaja on määrättävä varmistamaan fyysisesti, että kaikki venttiilit on palautettu oikeisiin asentoihin.
• Vasta saatuaan paikan päällä olevan vahvistuksen keskusohjaus voi antaa käynnistyskomennon, mikä estää ohjausnäytön ja paikan päällä olevan venttiilin todellisen tilan välisen ristiriidan.

Automaattiset käynnistys-/pysäytyspumput: Keskity estämään venttiilien jättäminen nollaamatta huollon jälkeen

Monet säiliön tyhjennyspumput ovat riippuvaisia ​​tasomittauksista ja PLC-ohjelmista automaattista käynnistystä/pysähdystä varten ja toimivat ilman valvontaa, mikä lisää riskiä entisestään.

Uudelleentarkastus paikan päällä on pakollinen ennen automaattisen tilan kytkemistä

Huolto- tai putkitöiden jälkeen ja ennen automaattiseen ohjaustilaan siirtymistä kaikki venttiilit on tarkastettava uudelleen paikan päällä: tuloventtiili täysin auki, poistoventtiili käynnistysasennossa ja kaikki ilmausventtiilit kiinni. Tyypillinen riskiskenaario: kun säiliön taso saavuttaa korkeimman pisteen, automaattinen ohjausjärjestelmä käynnistää pumpun, mutta huollon jälkeinen tyhjennysventtiili pysyy kiinni, mikä aiheuttaa suoraan paineen nousun, joka aiheuttaa pumpun kotelon repeämisen lyhyessä ajassa.

Luota instrumenttien lukituksiin sulkeaksesi valvomattoman toiminnan aukon

Jotta pumppu ei käynnisty automaattisesti, kun linjaventtiilit suljetaan, on asennettava täydellinen sarja instrumentoinnin suojalaitteita:

• Matalavirtauksen lukitus: Se valvoo linjavirtausta; kun nollavirtaus jatkuu pidemmän aikaa, se tunnistaa tämän kuollut pään toiminnaksi ja katkaisee automaattisesti moottorin virran;
• Korkean lämpötilan lukitus: Se valvoo pumpun kotelon lämpötilaa; kun lämpötilan nousu paineen noususta saavuttaa kynnyksen, se sammuu välittömästi estääkseen nesteen höyrystymisen ja paineistumisen;
• Ylipainelukko: Kun poistopaine ylittää rajan, se laukaisee sammutuksen, joka toimii yhdessä kaksoissuojauksen turvaventtiilin kanssa;
• Säännöllinen huoltotestaus: Kalibroi lukitusjärjestelmä kiinteän kuukausittaisen aikataulun mukaan, simuloi nollavirtausta ja ylipaineolosuhteita ja varmista, että suojatoiminnot toimivat oikein, eliminoiden antureiden ja epäonnistuneiden lukitusohjelmien aiheuttamat turvakuollut kulmat.

Laitteiston takaisku: kaksi ohjelmistoa ja laitteistoa suojaavat pumpun rungon repeytymistä vastaan

Toiminnalliset ohjaukset käsittelevät inhimillisiä virheitä, kun taas laitteistosuojaus pitää viimeisen turvalinjan:

• Asenna pumpun tyhjennysvaroventtiili tai murtolevy, joka poistaa paineen automaattisesti ylipaineen aikana ja vapauttaa korkean paineen pumpun sisällä;
• Asenna minimivirtauksen kierrätysputki estääksesi pumppua käymästä umpikujaan pitkiä aikoja alhaisella virtauksella ja ylikuumenemasta nestettä;
• Kun kuljetat syttyviä tai räjähdysherkkiä aineita, käytä räjähdyssuojattua moottoria, varmista kunnollinen staattinen maadoitus ja estä kemiallinen räjähdys väliaineen vuotamisen jälkeen;
• Suorita seinämän paksuustestit säännöllisesti ja vaihda viipymättä korroosiosta ohentuneet tai halkeamia syntyneet pumppupesät, jotta vältytään ennenaikaiselta repeämiseltä, joka johtuu alentuneen kotelon paineensietokyvystä.

Yleisiä väärinkäsityksiä päivittäisessä käytössä ja kunnossapidossa

• Väärinkäsitys: Vain manuaalista käynnistystä on ohjattava; automaattiset pumput eivät vaadi tarkastusta paikan päällä. Automaattisella käynnistyksellä/pysäytyksellä ei ole manuaalista valvontaa, ja epätäydellisen venttiilin tarkastuksen ja nollauksen aiheuttama kuollut pään riski on itse asiassa suurempi; venttiilit on tarkistettava uudelleen paikan päällä ennen automaattisen tilan kytkemistä.
• Väärinkäsitys: Kun lukitukset on asennettu, lisähuomiota ei tarvita. Epäpuhtaudet voivat helposti tukkia paine- ja virtausantureita; pitkittynyt testauksen puute johtaa lukituksen epäonnistumiseen, jolloin järjestelmä ei pysty sammumaan automaattisesti ylipaineessa.
• Väärinkäsitys: Lyhyt umpikuja käynnistys ei ole iso juttu. Suljetussa pumppukammiossa neste lämpenee ja höyrystyy kymmenissä sekunneissa, paine nousee jyrkästi ja tapahtuma kehittyy erittäin nopeasti.

Yhteenveto: Kuinka ehkäistä pumpun rungon repeämä

Koko suojajärjestelmä koostuu kolmesta kerroksesta:

• Taso 1 – Toiminnanohjaus:Tarkista venttiilit kohteelta paikan päällä tapahtuvan käynnistyksen aikana; etäkäynnistys on yhdistettävä paikan päällä tapahtuvaan vahvistukseen; täydellinen venttiilin uudelleentarkastus ennen automaattisen tilan kytkemistä; ja virallistaa tarkistuskohdat kirjalliseksi tarkistuslistaksi;
• Taso 2 — Automaattinen ohjaussuojaus:Varusta matalavirtauksen, korkean lämpötilan ja ylipaineen lukittimet; noudattaa säännöllisiä testejä; ja vältä tyhjäkäyntiä tyhjäkäynnillä ilman valvontaa;
• Taso 3 — Laitteiston takaisku:Asenna paineenalennuslaitteet ja kierrätysputket ja testaa pumpun runko säännöllisesti korroosion varalta.

Suurin osa keskipakopumpun repeämistä ei ole laitteiden laatuongelmia, vaan pikemminkin seurausta venttiilin virheellisestä toiminnasta yhdistettynä automaattisen ohjaussuojan epäonnistumiseen.Teffikosuosittelee, että yritykset standardoivat turvallisuushallinnan kolmessa käynnistys-/pysäytystilassa – manuaalinen, etäkäyttöinen ja automaattinen – ottavat käyttöön koko prosessin turvallisuussuojauksen ja vähentävät jatkuvasti pumpun rungon ylipaineen rikkoutumisen aiheuttamia turvallisuusriskejä.
