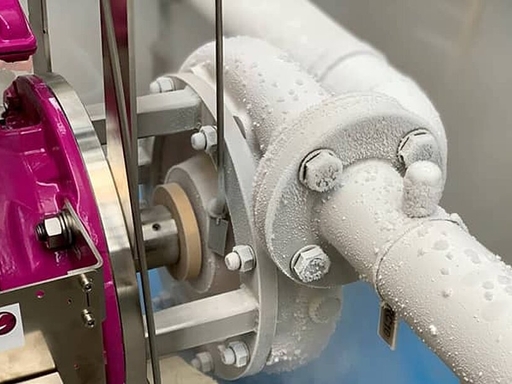

Kryogeeninen keskipakopumppu on erityinen nesteen siirtolaite, joka on kehitetty erittäin matalan lämpötilan väliaineiden kuljettamiseen, kun väliaineen lämpötila on yleensä alle -150 °C. Tavallisiin keskipakopumppuihin verrattuna tässä laitteessa on erityisiä kryogeenisiä materiaaleja ja tarkkoja tiivistysrakenteita, joilla on erinomainen lämpöiskun kestävyys, mikä mahdollistaa matalalämpöisten nestekaasujen, kuten nesteytetyn maakaasun (LNG), nestemäisen hapen, nestemäisen typen, nestemäisen argonin ja nestemäisen vedyn, turvallisen ja tehokkaan toimituksen.
Toimintaperiaate

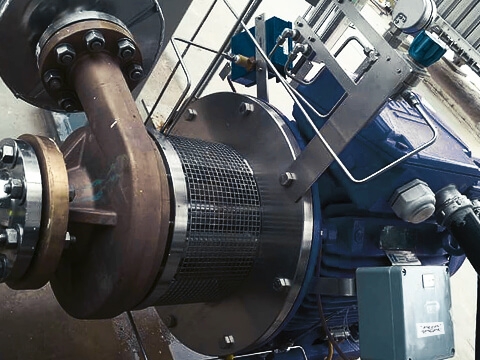

Kryogeenisen keskipakopumpun perustoimintaperiaate on sama kuin tavanomaisen keskipakopumpun: se luottaa juoksupyörän nopeaan pyörimiseen keskipakovoiman luomiseksi, matalan lämpötilan nestemäisen väliaineen kiihdyttämiseksi, mekaanisen energian muuntamiseksi nesteen kineettiseksi energiaksi ja väliaineen vakaan toimituksen saavuttamiseksi imupäästä poistopäähän. Keskeinen ero niiden välillä on, että kryogeeniset keskipakopumput voivat mukautua vakaasti erittäin alhaisiin lämpötiloihin, jotka vaihtelevat -162 °C:sta nesteytetylle maakaasulle -269 °C:seen nestemäiselle heliumille ilman materiaalin haurastumista tai laitevikaa.
1. Erityiset kryogeeniset materiaalit
Pumpun runko ja juoksupyörä on valmistettu kryogeenistä kestävistä teräksistä, kuten 304/316L ruostumattomasta teräksestä, alumiiniseoksesta ja pronssista, mikä tarjoaa riittävän sitkeyden alhaisissa lämpötiloissa kylmähaurauden poistamiseksi; pumpun akseli on valmistettu erittäin lujasta seosteräksestä, joka kestää lämpötilaeron rasitusta ja suuria nopeuksia.
2.High-End tiivistysjärjestelmä
Haihtuvien matalalämpöisten väliaineiden vuotojen tehokas estäminen on avain laitteen turvalliseen käyttöön: labyrinttitiivisteet ovat yksinkertaisia ja kestäviä, mikä mahdollistaa pitkäaikaisen huoltovapaan käytön; mekaanisia tiivisteitä ja kuivakaasutiivisteitä käytetään enimmäkseen nesteytetyn maakaasun lastaus- ja purkutilanteissa; tiivistystarvikkeet on valmistettu kryogeenistä kestävistä materiaaleista, kuten polytetrafluorietyleenistä ja joustavasta grafiitista. Ne korvaavat tavalliset kumitiivisteet halkeilun ja vaurioiden välttämiseksi matalissa lämpötiloissa.
3. Anti-Kavitaatio Optimoitu suunnittelu
Matalan lämpötilan nestemäisillä kaasuilla on erittäin alhaiset kiehumispisteet ja ne ovat alttiita kavitaatiolle käytön aikana. Laitteessa on matalan nettopositiivisen imupään (NPSH) rakenne, joka on varustettu etummaisella induktorilla ja kaksoisimupyörällä, joka lisää tuloväliaineen painetta, estää väliaineen höyrystymisen perimmäisestä syystä ja vähentää kavitaatiovaurioita.
4. Thermal Shock Resistance Protection Design
Laitteen nopea jäähdytys on ehdottomasti kielletty, ja se on esijäähdytettävä hitaasti standardien mukaisesti, jotta vältetään äkillisten lämpötilamuutosten aiheuttama kuoren halkeilu. se on jaettu pysty- ja vaakarakenteisiin. Pystytynnyrityyppisillä kryogeenisillä keskipakopumpuilla on parempi poistoteho ja vähemmän lämmönjohtavuutta, mikä tekee niistä valtavirran valinnan nesteytetyn maakaasun teollisuudessa.
Kryogeeniset keskipakopumput ovat välttämättömiä monilla huippuluokan teollisuuden aloilla, joista nesteytetyn maakaasun (LNG) teollisuus on tällä hetkellä suurin kysyntämarkkina.
Käytetään laajasti nesteytetyn maakaasun vastaanottoasemilla säiliön väliaineen siirtoon, laivojen lastaamiseen ja purkamiseen sekä säiliöautojen täyttöön; se on myös varustettu maakaasun tankkausasemilla, jotka tarjoavat puhtaan energian tankkausta raskaille ajoneuvoille ja laivoille.
Ilmanerotuslaitteiden ydintukikomponenttina sitä käytetään nestemäisen hapen, nestetypen ja nestemäisen argonin kuljettamiseen, palvelemaan raudan ja teräksen sulatusta, lääketieteellistä hapen syöttöä, puolijohteiden tuotantoa sekä nestemäisen hiilidioksidin talteenottoa, varastointia ja kuljettamista.
Vastaa rakettiponneaineiden (nestemäinen happi, nestemäinen vety) siirrosta ja täyttämisestä sekä nestemäisen typen kiertotoimituksesta ilmailu- ja avaruusalan tarkkuusosien matalan lämpötilan testeihin.
Mukautettu nestemäisen vedyn varastointiin ja kuljetukseen sekä kuljetusskenaarioihin vetyn tankkausasemilla, ja se toimii vetyenergian varastoinnin ja uusien energiaa tukevien projektien avainlaitteistona.
LNG-käyttöisten laivojen ydinpolttoaineen syöttöpumppuna, joka varmistaa laivojen vakaan puhtaan energian saannin.
| Vertailukohteet | Kryogeeninen keskipakopumppu | Kryogeeninen syrjäytyspumppu |
|---|---|---|
| Toimituskulku | Suuri virtaustoimitus | Pienen ja keskisuuren virtauksen toimitus |
| Työpaine | Keskipaine | Ultrakorkea paine |
| Toiminnan tehokkuus | Korkea hyötysuhde suurissa virtausolosuhteissa | Alhainen hyötysuhde suurella virtauksella |
| Huollon vaikeus | Yksinkertainen rakenne ja helppo huoltaa | Paljon sisäosia ja monimutkainen huolto |
| Sovellettavat skenaariot | LNG:n siirto, isosäiliötoimitus | Pieni virtaus ja korkeapaineinen nestemäinen vety, nestemäisen hapen toimitus |
K: Mikä on alin lämpötila, jonka kryogeeninen keskipakopumppu voi kestää?
V: Perinteisten mallien lämpötila-alue on -150 °C - -269 °C, ja erityisten LNG-kryogeenisten keskipakopumppujen nimellinen lämpötilankesto voi olla -162 °C.
K: Kuinka valita pysty- ja vaakakryogeenisten keskipakopumppujen välillä?
V: Pystytynnyrityyppisillä kryogeenisillä keskipakopumpuilla on hyvä pakokaasuteho ja vahva lämmöneristyskyky, ja ne ovat suositeltavia suurissa LNG-toimitusprojekteissa; vaakasuuntaiset pumput ovat rakenteeltaan kompakteja ja niitä käytetään enimmäkseen pieniin, matalapaineisiin ja matalan lämpötilan toimitusskenaarioihin.
K: Kuinka tehokkaasti estää kavitaatio kryogeenisissa keskipakopumpuissa?
V: Varmista riittävä tulon imupaine, asenna väliaineinduktori ja puhdista tuloputken suodatin säännöllisesti välttääksesi tehokkaasti kavitaatioongelmia.
Kryogeeniset keskipakopumput ovat matalalämpöisten nestekaasujen turvallisen toimituksen ydinlaitteet, jotka tukevat kokonaisvaltaisesti puhtaan energian teollisuuden, kuten nesteytetyn maakaasun, vetyenergian ja teollisuuskaasujen, tasaista kehitystä. Maailmanlaajuisen puhtaan energian kysynnän jatkuvan kasvun myötä kryogeenisten keskipakopumppujen markkina-asema ja sovellusalue kasvavat edelleen.Teffikoon aina sitoutunut tarjoamaan asiakkaille erinomaisia kryogeenisiä nesteratkaisuja. Suosittelemme painokkaasti korkealaatuisten kryogeenisten materiaalien, tehokkaiden anti-kavitaatiorakenteiden ja vähähäviöisten tiivistyskokoonpanojen priorisointia ostettaessa.
