Mikä on päätyimukeskipakopumppu?

Teollisuuden nesteiden siirtämisessä, rakennusten LVI-järjestelmissä ja kunnallisissa vesihuoltojärjestelmissä löydät aina tutun laitteen – pääteimuisen keskipakopumpun.

Mikä on päätyimukeskipakopumppu?

Päätyimuinen keskipakopumppu, kuten nimensä viittaa, on yksivaiheinen, yksiimuinen keskipakopumppu, johon nestettä tulee aksiaalisesti pumpun pesän sivulta ja se poistuu säteittäisesti pumpun pesän yläosasta juoksupyörän kiihdytyksen jälkeen.

Se tunnetaan teollisuudessa myös vaakasuuntaisena pääteimupumpuna. Sen näkyvin ominaisuus on sen takaa ulosvedettävä muotoilu. Tämän rakenteen ansiosta huoltohenkilöstö voi poistaa pyörivät komponentit (mukaan lukien juoksupyörän, akselin, tiivisteet jne.) suoraan huoltoa varten ilman tulo- ja poistoputkia irrottamatta. Insinööreille tämä tarkoittaa minimaalista seisonta-aikaa ja alhaisia ​​ylläpitokustannuksia.

Imukeskipakopumpun toimintaperiaate

Päätyimukeskipakopumpun toimintaperiaate on suoraviivainen, ja se noudattaa useimpien keskipakopumppujen peruslogiikkaa keskittyen sen ainutlaatuiseen pääteimurakenteeseen. Tässä on selkeä vaiheittainen selitys:

1. Nesteen imu:Pumppu imee nestettä pumpun pesän päässä olevan imuaukon kautta (moottoria vastapäätä), ja neste virtaa suoraan pyörivän juoksupyörän silmään.
2. Keskipakoisvoiman luominen:Moottorin ohjaama juoksupyörä pyörii ja keskipakovoima työntää nestettä juoksupyörän keskeltä sen ulkoreunaan, mikä lisää nesteen nopeutta ja painetta.
3. Nesteen poisto:Suurinopeuksinen neste tulee pumpun koteloon (tunnetaan myös kierteeksi), jonka muoto on vähitellen laajeneva hidastaen nestettä ja muuntaakseen kineettistä energiaa staattiseksi paineenergiaksi. Neste poistetaan sitten pumpun kotelon sivulla olevan poistoportin kautta kohdepaikkaan (kuten putkiin, varastosäiliöihin jne.).
4. Jatkuva toiminta:Niin kauan kuin moottori käy jatkuvasti, yllä oleva prosessi toistuu jatkuvasti, mikä saavuttaa vakaan ja jatkuvan nesteensiirron. Päätyimurakenne varmistaa tasaisen nesteen sisääntulon, vähentää turbulenssia ja parantaa käyttötehokkuutta.

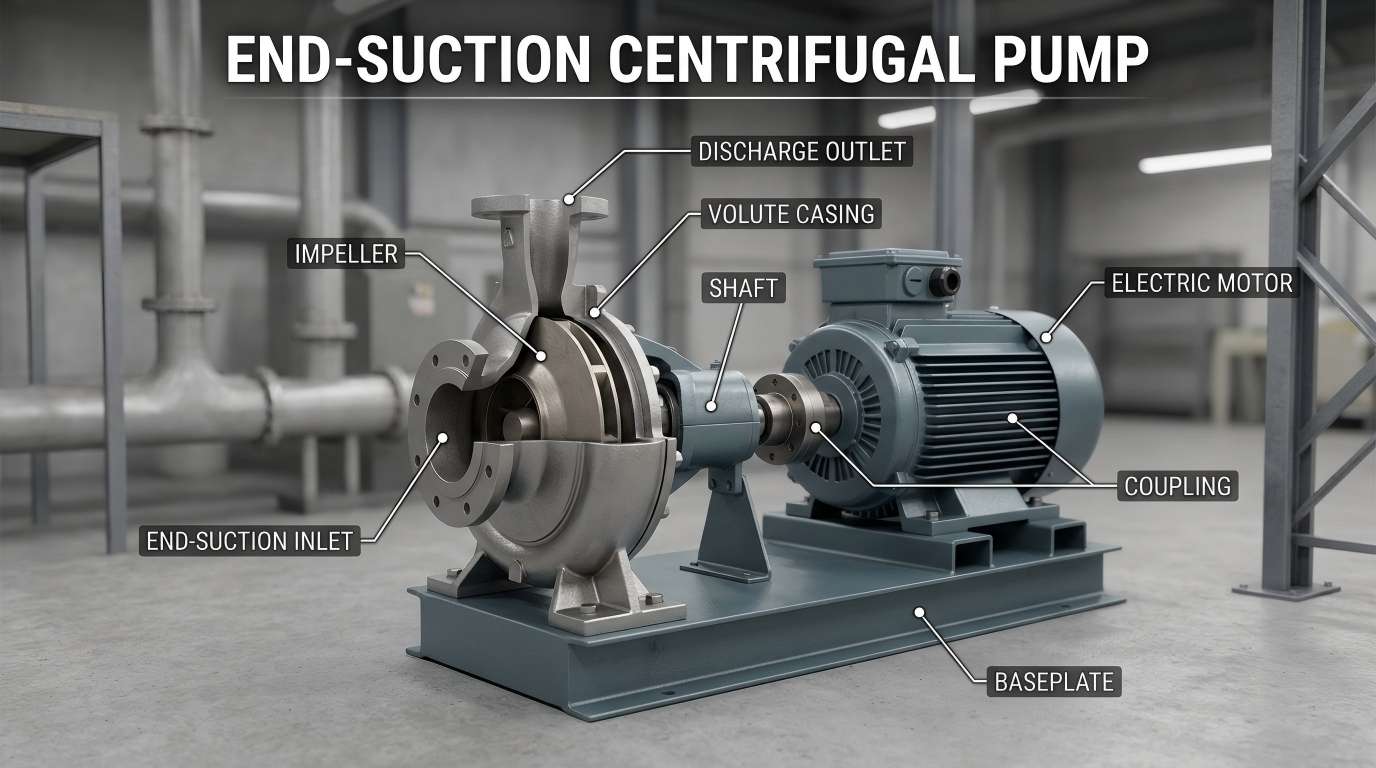

Imukeskipakopumpun tärkeimmät osat

Jotta voisit ymmärtää paremmin imukeskipakopumpun toimintaperiaatetta, sen pääkomponentit on eritelty ja selitetty alla selkeällä kielellä:

• Juoksupyörä:Pyörivä komponentti, joka on samanlainen kuin "tuuletin", jota käytetään tuottamaan keskipakovoimaa. Se on yleensä valmistettu metallista (ruostumaton teräs, valurauta) tai muovista riippuen siirrettävän nesteen tyypistä.
• Pumpun kotelo (tilavuus):Juoksupyörää ympäröivä ulkovaippa, joka on muotoiltu keräämään juoksupyörästä poistuvaa nestettä, hidastamaan nestettä ja lisäämään painetta ennen purkamista.
• Imuportti:Pumpun kotelon päässä oleva aukko, jonka kautta neste pääsee pumpun runkoon. Se on yleensä varustettu laipalla (korotettu reuna), joka on helppo liittää putkistoon.
• Purkausportti:Pumpun kotelon sivulla oleva aukko, jonka kautta neste poistuu pumpun rungosta. Se on myös varustettu laipalla, joka ohjaa nestettä putkistojärjestelmään.
• Akseli:Juoksupyörän ja moottorin yhdistävä sauvan muotoinen komponentti, joka vastaa tehon siirtämisestä moottorista juoksupyörälle ja siipipyörän pyörittämisestä.
• Tiivisteet:Estä nesteen vuotaminen akselivälistä (pumpun rungon ja moottorin välissä). Yleisiä tyyppejä ovat mekaaniset tiivisteet ja tiivistetiivisteet.

Laaja valikoima sovelluksia

• LVI:Pääteimupumput ovat suurten rakennusten jäähdytetyn veden kierto- ja jäähdytysvesijärjestelmien ydinvoimanlähde.
• Teollinen vesihuolto ja paineistus:Käytetään puhtaan veden siirtoon, paineistusjärjestelmiin ja kattilan syöttöveteen tehtaissa.
• Palontorjuntajärjestelmät:Erityiset palonsammutuspäätepumput tarjoavat vakaan korkeapaineisen veden virtauksen hätätilanteissa.
• Maatalouden kastelu:Käytetään laajasti viljelysmaan kastelussa ja salaojituksessa laajan virtausalueensa ansiosta.

Yhteenveto

Loppuimuinen keskipakopumppu on luotettava ja kustannustehokas ratkaisu useimpiin nesteensiirtotarpeisiin. Sen yksinkertainen rakenne, helppohoitoisuus ja laaja käyttökohde tekevät siitä suositun insinöörien, kiinteistöjohtajien ja kiinteistönomistajien keskuudessa.
