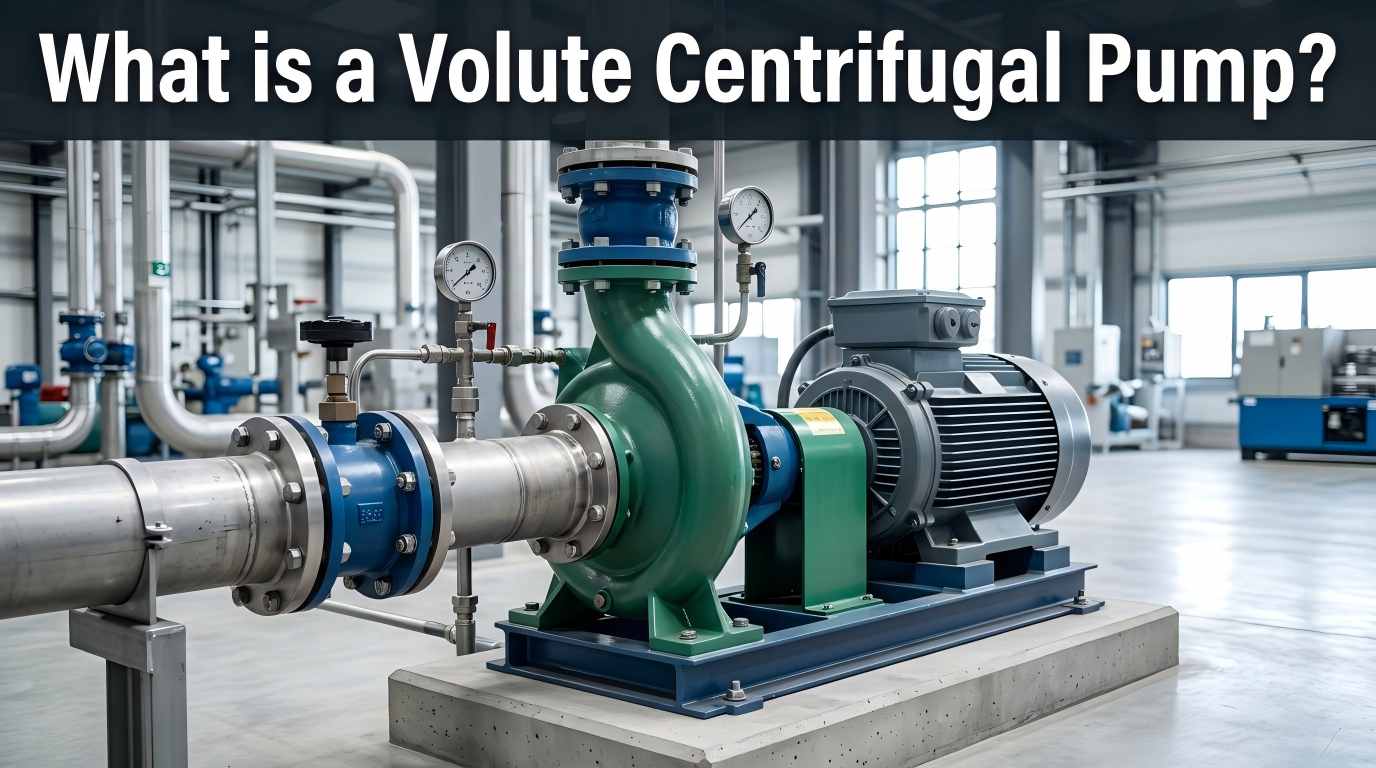

A kierukka keskipakopumppuon eräänlainen dynaaminen pumppu, joka muuntaa mekaanisen energian hydrauliseksi energiaksi juoksupyörän pyörimisen kautta ja luottaa spiraalikierteiseen koteloon tehokkaan nesteen toimituksen varmistamiseksi. Toisin kuin muuntyyppisissä keskipakopumpuissa, sen näkyvin ominaisuus on kierteen muotoinen kotelo (tunnetaan myös kierrekotelona), joka on keskeinen komponentti, joka erottaa sen malleista, kuten diffuusorikeskipakopumpuista. Volute-keskipakopumpuissa on vankka rakenne, suhteellisen alhaiset kustannukset, hiljainen toiminta ja luotettava suorituskyky sekä minimaaliset korroosion ja eroosion vaikutukset. Ne ovat suosituimpia laitteita useimpiin teollisuus- ja siviilikäyttöön tarkoitettuihin nesteiden jakelusovelluksiin.
Pumpun vakaa toiminta riippuu eri komponenttien koordinoinnista. Ydinkomponentit ja niiden toiminnot ovat seuraavat:
Juoksupyörää ympäröivä spiraalikammio, jonka poikkileikkauspinta-ala kasvaa vähitellen juoksupyörän ulostuloaukosta poistoaukkoon. Sen ydintoimintoja ovat suuren nopeuden nesteen kerääminen, nopeuden vähentäminen ja paineen lisääminen. Sen muoto ja koko vaikuttavat suoraan pumpun tehokkuuteen ja paineeseen. Se on jaettu yksikierteiseen (yleisimmin käytetty) ja kaksikierteiseen (tasapainottaa säteittäistä voimaa ja pidentää käyttöikää).
Pumpun "sydän", pyörivä komponentti kaarevilla siivillä, joka on kytketty moottoriin pumpun akselin kautta. Se pyörii suurella nopeudella synnyttäen keskipakovoimaa, imeen nestettä ja välittäen kineettistä energiaa. Siipien parametrit (muoto, määrä, kulma) määräävät pumpun virtausnopeuden, nostokorkeuden ja tehokkuuden.
Pumpun akseli välittää mekaanista energiaa moottorista juoksupyörälle. Laakerit tukevat pumpun akselin pyörimistä, ylläpitävät koaksiaalisuutta ja vähentävät kitkaa. Korkeissa lämpötiloissa ja korkeapaineisissa työolosuhteissa tarvitaan öljynjäähdyttimiä öljyn kulumisen estämiseksi ja laakerien käyttöiän pidentämiseksi.
Estää nesteen vuotamisen ja ulkoisen ilman sisäänpääsyn kavitaation välttämiseksi. Yleisiä tyyppejä ovat mekaaniset tiivisteet ja tiivistetiivisteet. Yhteensopivuus lisätiivistysjärjestelmien kanssa voi parantaa luotettavuutta, ja huolto voi viitata API 682 -standardeihin.
Imuaukko sijaitsee kierukan keskellä nestettä imemään sisään; poistoaukko on kierteen päässä paineistetun nesteen toimittamiseksi. Molempien koko ja muoto vaikuttavat nestevastukseen ja pumpun tehokkuuteen.
Työprosessi on jatkuva energiamuunnos, joka on jaettu 4 ydinvaiheeseen:
Moottori käyttää juoksupyörää pyörimään suurella nopeudella muodostaen matalapaineisen alueen juoksupyörän keskelle. Neste imetään pumppuun paine-eron alaisena.
Kun juoksupyörä pyörii jatkuvasti, siivet työntävät nestettä liikkumaan radiaalisesti, mikä lisää merkittävästi nesteen virtausnopeutta ja kineettistä energiaa.
Suurinopeuksinen neste tulee kierteen koteloon, jossa laajennettu virtauskanava vähentää virtausnopeutta ja muuntaa kineettisen energian paineenergiaksi korkeapaineisen toimituksen saavuttamiseksi.
Paineistettu neste poistuu poistoaukon kautta. Juoksupyörän jatkuvalla pyörimisellä jatkuva toimitus on valmis.
Kierukkarakenne vastaa nesteen virtausominaisuuksia, mikä vähentää turbulenssihäviötä. Tehokkuus suunnitteluolosuhteissa on 70–90 % tasaisella virtausnopeusjakaumalla.
Vähemmän ydinkomponentteja, helppo käsitellä ja asentaa, ei monimutkaista voimansiirtomekanismia, alhainen vikasuhde, ei tarvetta tulo- ja poistotakaventtiileille ja alhaiset ylläpitokustannukset.
Voidaan suunnitella erilaisilla eritelmillä työolosuhteiden mukaan, soveltuva erilaisiin nesteisiin, kuten puhtaaseen veteen, viemäriin ja kemiallisiin väliaineisiin, ja mukautuva normaaliin lämpötilaan, korkeaan lämpötilaan ja korkeaan paineeseen.
Integroitu muotoilu, pieni koko ja kevyt paino, sopii rajoitettuun tilaan ja helppo integroida olemassa oleviin toimitusjärjestelmiin.
Alhaiset valmistuskustannukset, kätevä kuluvien osien vaihto, energiansäästö tehokkaan toiminnan ansiosta, sopii suuren virtauksen toimitusskenaarioihin.
Volute-keskipakopumput ovat hydrodynaamisten etujensa ansiosta luotettava valinta teollisuuden nesteiden syöttöön. Niiden todelliseen energiatehokkuuteen vaikuttavat kuitenkin yksityiskohdat, kuten materiaalin valinta ja valmistus. Teffiko kehittää vakaita ja tehokkaita nesteenjakeluratkaisuja tarkan tuotekehityksen ja tiukan testauksen avulla. Tervetuloa konsultoimaan tai tilaamaan:www.teffiko.com
