Kuinka valita keskipakopumpun huuhtelusuunnitelma?

2025-11-25 0 Jätä minulle viesti

Ei ole liioiteltua sanoa, että kemiantehtaissa, jalostamoissa ja lääkelaitoksissa 8 kymmenestä pumppuvioista – pienistä vuodoista täydellisiin sammutuksiin tai jopa turvallisuushäiriöihin – juontaa juurensa yhteen asiaan: huonosti valittuun mekaanisen tiivisteen huuhtelusuunnitelmaan.

Tämä pätee erityisesti "paljon huoltoa vaativiin" pumppuihin, kuten kevyitä hiilivetyjä tai hankaavia lietteitä käsitteleviin pumppuihin.

piirtäminenAPI 682 -standarditja vuosien käytännön kokemus kentältä, tämä opas erittelee yleisimmät huuhtelujärjestelyt yksittäisistä tiivisteistä kuivakaasujärjestelmiin, jotta voit valita oikean ensimmäisen kerran ja välttää kalliit seisokit.

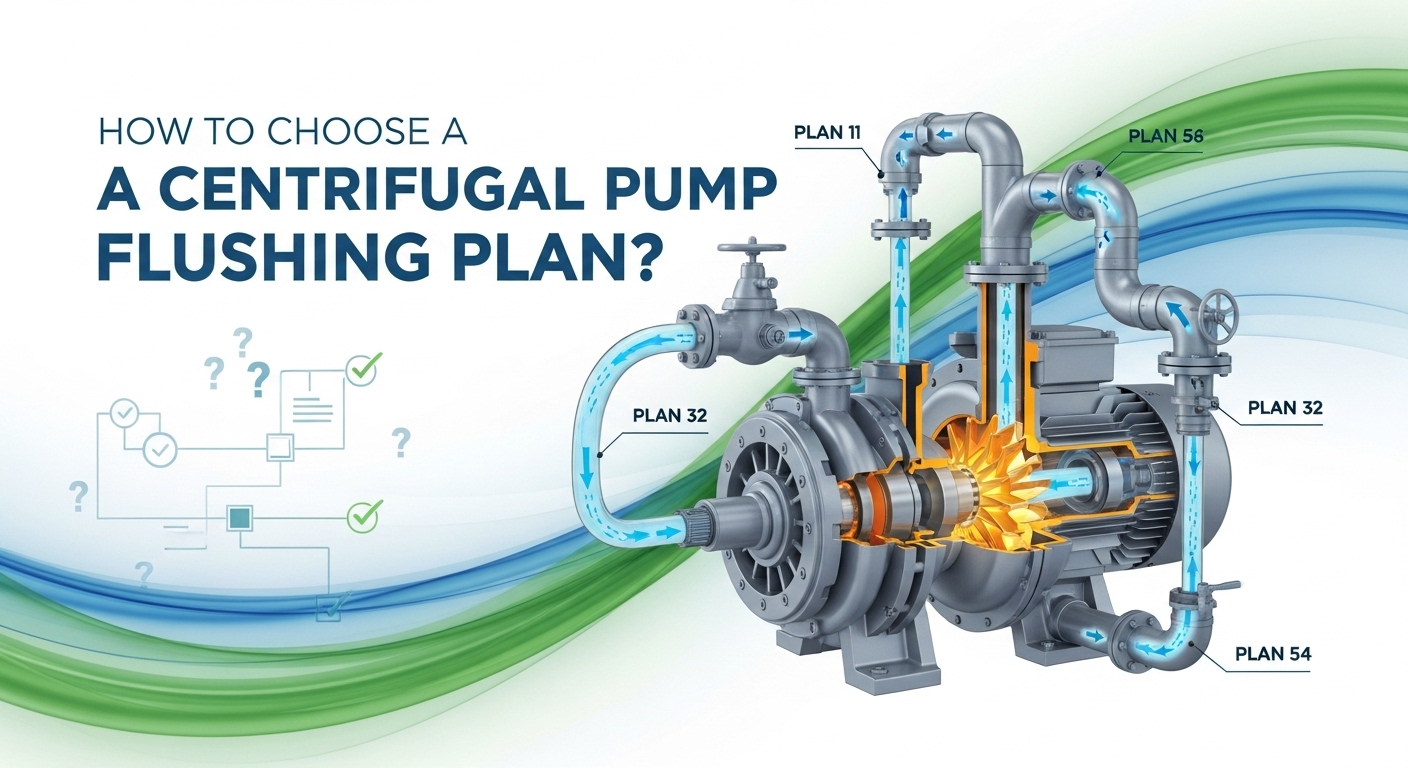

How to Choose a Centrifugal Pump Flushing Plan

1. Miksi mekaaniset tiivisteet tarvitsevat jopa huuhtelua?

Monet ihmiset olettavat, että kun olet asentanut mekaanisen tiivisteen, olet valmis.

Alkalmas nagynyomású befecskendezésre és nyomásfokozó feladatokra.

Flushing solves this by creating a controlled environment around the seal.

Lämmönpoisto: Kuljettaa pois kitkalämmön estääkseen tiivisteen osien ylikuumenemisen tai nesteen välähtämästä höyryksi (mikä johtaa kuivakäyntiin ja nopeaan rikkoutumiseen).
Lämpötilan säätö: jäähdyttää kuumat nesteet ennen kuin ne saavuttavat tiivisteen, mikä säilyttää voitelun ja tiivistyskyvyn.
Paineenhallinta: Säätää tiivistekammion painetta höyrystymisen estämiseksi – kriittinen haihtuville palveluille, kuten propaanille tai ammoniakille.
Puhdistus: Huuhtelee pois hiukkaset ja epäpuhtaudet, jotka voivat naarmuttaa tai juuttua tiivistepintoihin.
Eristys: Estää prosessinesteen kuivumisen tai kiteytymisen joutuessaan kosketuksiin ilman kanssa – estäen tiivistepintoja tarttumasta yhteen käynnistyksen aikana.

Käytännössä hyvin valitulla huuhtelusuunnitelmalla voidaan pidentää tiivisteen käyttöikää 3-5 kertaa.

2. API-huuhtelusuunnitelmat – tiivistetyyppiäsi vastaavat

API 682 ryhmittelee huuhtelusuunnitelmat tiivistekokoonpanon mukaan.

(I) Yhden sinetin suunnitelmat – yksinkertaisia, kustannustehokkaita, laajalti käytettyjä

PLAN 01 / PLAN 11: Itsehuuhtelu pumpun paineesta takaisin imuon.
SUUNNITELMA 13: Käänteinen itsehuuhtelu – neste virtaa tiivistekammiosta pumpun sisääntuloon.
SUUNNITELMA 21: Itsehuuhtelu + jäähdytin.
SUUNNITELMA 23: Sisäinen kierrätys kurkkuholkilla.
SUUNNITELMA 31: Lisää syklonierottimen kiintoaineiden poistamiseksi huuhteluvirrasta – hyvä lievästi likaisiin palveluihin.
SUUNNITELMA 32: Ulkoinen puhdas huuhtelu (esim. suodatettu vesi tai sulkuneste).
SUUNNITELMA 41: PLAN 31 + jäähdytin.
SUUNNITELMA 02: Vaipallinen tiivistekammio jäähdytyksellä tai lämmityksellä.

💡 Ammattilaisen vinkki: PLAN 14 (kytkettävä huuhtelusuunta) kuulostaa joustavalta, mutta sitä käytetään harvoin käytännössä – ylimääräiset venttiilit tarkoittavat enemmän huoltoa ja mahdollisia vuotokohtia.

(II) Kaksoistiivistyssuunnitelmat – suuririskisiin tai nollavuotosovelluksiin

Näissä käytetään kahta tiivistepintaa, joiden välissä on este tai puskurineste – täydellinen myrkyllisiin, syttyviin tai ympäristön kannalta herkkiin palveluihin.

SUUNNITELMA 52: Painettamaton kaksoistiiviste, jossa on tuuletettu säiliö.
PLAN 53A/B/C: Paineistetut kaksoistiivistejärjestelmät:
53A: Typpivarattu akku ylläpitää painetta.
53B: Lisää kiertovesipumpun ja jäähdyttimen – ihanteellinen korkean lämpötilan palveluihin.
53C: Käyttää mäntämaista akkua vakaan paineen aikaansaamiseksi järjestelmissä, joissa on suuret painevaihtelut.
SUUNNITELMA 54: Täysin itsenäinen ulkoinen sulkunestejärjestelmä (esim. erillinen öljykonsoli).

(III) Sammutus- ja vuodonhavaitsemissuunnitelmat

Nämä tukevat ensisijaista tiivistettä eivätkä korvaa sitä.

SUUNNITELMA 62: Ulkoinen sammutus (yleensä höyryä tai vettä) ruiskutetaan tiivisteen taakse kiintoaineiden kertymisen estämiseksi – yleinen liete- tai mustalipeäpumpuissa.
PLAN 65: Lisää tasokytkimen PLAN 52 -säiliöön sisäisen tiivisteen vuodon havaitsemiseksi aikaisin.

(IV) Kuivakaasutiivistesuunnitelmat – epävakaille tai herkille palveluille

Käytä tiivistysaineena puhdasta, kuivaa kaasua (yleensä typpeä) nesteen sijaan.

SUUNNITELMA 72: Tandem-kuivakaasutiiviste typpisululla.
SUUNNITELMA 74: Kaksoispaineistettu kuivakaasutiiviste.
PLAN 75/76: Vaihtoehdot korkeaviskoosisille tai haihtumattomille nesteille, joissa prosessikaasua ei voida käyttää suoraan.

⚠️ Huomautus: Kuivat kaasutiivisteet vaativat erittäin puhdasta, kuivaa, säädeltyä kaasua.

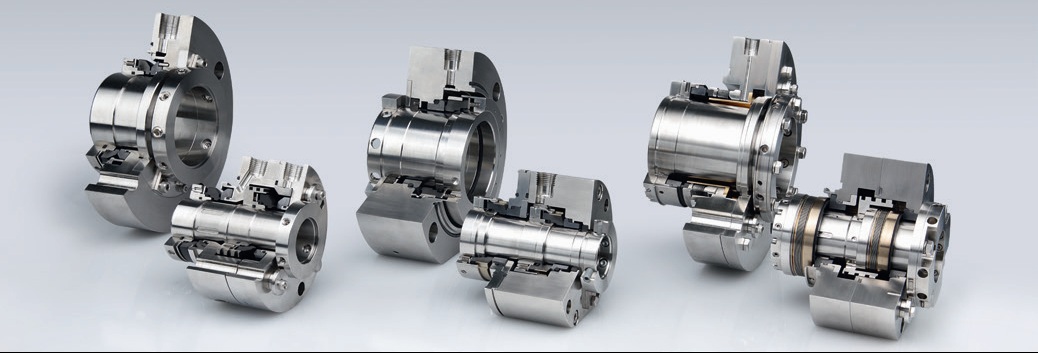

mechanical seal
