Keskipakopumpun ulostulopaineen ja virtausnopeuden välinen suhde

Keskipakopumputovat "työhevosia" sellaisilla aloilla kuin vedenkäsittely, öljy ja kaasu sekä valmistus. Lähtöpaine (tunnetaan myös nimellä poistopaine) ja virtausnopeus ovat niiden kriittisimmät suoritusindikaattorit. Näiden kahden välinen korrelaatio määrittää suoraan pumpun hyötysuhteen, energiankulutuksen ja järjestelmän vakauden. Harrastatko suunnittelua, laitteiden käyttöä tai muita asiaan liittyviä aloja, tämän suhteen hallitseminen on avain laitteiden suorituskyvyn optimointiin ja kiertoteiden välttämiseen. Alla, yhdistettynä käytännön teollisuuden paikan päällä saatuihin kokemuksiin, analysoimme niiden vuorovaikutusta, vaikuttavia tekijöitä ja käytännön sovelluksia – kaikki käytännön oivalluksia.

III. Käytännön sovellukset: toiminnan optimointi ja vianmääritys

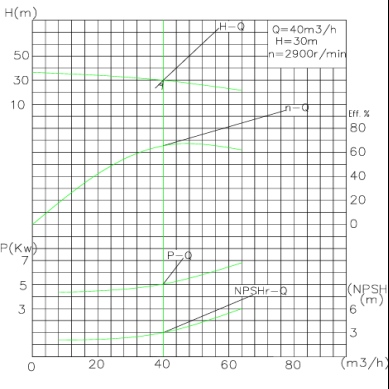

Pyörimisnopeuden ja juoksupyörän halkaisijan ollessa vakio, keskipakopumpun ulostulopaine ja virtausnopeus ovat käänteisessä suhteessa. Tämä laki voidaan heijastaa intuitiivisesti Q-H-käyrän (virtausnopeus-korkeuskäyrä) kautta: paine on suoraan verrannollinen paineeseen, ja kun virtausnopeus kasvaa, nostokorkeus pienenee ja päinvastoin.

Periaate ei ole monimutkainen: keskipakopumput siirtävät energiaa nesteisiin pyörivän juoksupyörän synnyttämän keskipakovoiman kautta. Kun virtausnopeus kasvaa, enemmän nestettä kulkee juoksupyörän kanavien läpi aikayksikköä kohti. Juoksupyörän kokonaisenergian tuotto on kuitenkin rajoitettu kiinteällä pyörimisnopeudella, joten kullekin nesteyksikölle allokoitu energia pienenee ja ulostulopaine laskee vastaavasti. Esimerkiksi keskipakopumpun, jonka pyörimisnopeus on 1800 rpm, ulostulopaine on noin 4 baaria, kun virtausnopeus on 60 m³/h; kun virtaus nousee arvoon 90 m³/h, paine putoaa todennäköisesti noin 2,2 baariin. Tämä käänteinen suhteellinen suhde pätee kaikkiin keskipakopumppuihin, jotka toimivat niiden suunnittelualueella.

II. Paine-virtaussuhteeseen vaikuttavat keskeiset tekijät

Käänteisen suhteellisuuden peruslakiin vaikuttavat seuraavat tekijät, jotka johtavat Q-H-käyrän poikkeamaan ja muuttavat siten näiden kahden välistä vuorovaikutusta:

1. Pyörimisnopeus:Affiniteettilakien mukaan paine on verrannollinen pyörimisnopeuden neliöön ja virtausnopeus verrannollinen pyörimisnopeuteen. Pyörimisnopeuden lisääminen (esim. Variable Frequency Drive/VFD:n kautta) lisää synkronisesti sekä painetta että virtausnopeutta siirtäen koko Q-H-käyrän ylöspäin. Ihanteellisissa olosuhteissa, kun pyörimisnopeus kaksinkertaistuu, paine nousee 4-kertaiseksi alkuperäiseen verrattuna ja virtausnopeus kaksinkertaistuu synkronisesti.
2. Juoksupyörän halkaisija:Juoksupyörän trimmaus vähentää synkronisesti sekä painetta että virtausnopeutta. Affiniteettilait pätevät myös tässä: paine on verrannollinen halkaisijan neliöön ja virtausnopeus on verrannollinen halkaisijaan. Yleensä 10 %:n halkaisijan pieneneminen johtaa noin 19 %:n paineen laskuun ja 10 %:n laskuun virtausnopeudessa.
3. Järjestelmän vastus:Pumpun todellinen toimintapiste on sen Q-H-käyrän ja järjestelmän vastuskäyrän leikkauspiste. Tekijät, kuten liian kapeat putkistot, tukkeutuneet suodattimet ja liian pitkät kuljetusetäisyydet lisäävät järjestelmän vastusta, mikä johtaa virtausnopeuden laskuun – pumpun on tuotettava korkeampi paine vastuksen voittamiseksi ja nesteen kuljettamiseksi.
4. Nesteen ominaisuudet:Viskositeetti ja tiheys ovat keskeisiä vaikuttavia parametreja. Korkeaviskoosisilla nesteillä, kuten öljyllä, on suurempi sisäinen kitka, mikä johtaa pienempään virtausnopeuteen ja paineeseen verrattuna veteen; tiheys vaikuttaa suoraan paineeseen (paine = tiheys × painovoima × paine), mutta sillä on minimaalinen vaikutus virtausnopeuteen.

III. Käytännön sovellukset: toiminnan optimointi ja vianmääritys

Yllä olevien lakien hallitseminen voi auttaa ratkaisemaan käytännön ongelmia ja parantamaan toiminnallisia vaikutuksia kohdistetusti:

1. Virtausnopeusasetus:Voit lisätä virtausnopeutta vähentämällä järjestelmän vastusta avaamalla venttiileitä leveämmäksi, korvaamalla ne halkaisijaltaan suuremmilla putkistoilla tai lisäämällä pumpun pyörimisnopeutta VFD:n avulla. vähentääksesi virtausnopeutta, vältä kuristusventtiilien käyttöä (jotka aiheuttavat helposti energiahukkaa) ja aseta etusijalle pyörimisnopeuden vähentäminen VFD:n avulla optimaalisen paine-virtaustasapainon ylläpitämiseksi.
2. Paineen vianmääritys:Kun ulostulopaine on liian alhainen, tarkista ensin juoksupyörän kuluminen, riittämätön pyörimisnopeus tai liiallinen järjestelmän vastus. Pyörimisnopeuden lisääminen tai kuluneen siipipyörän vaihtaminen voi palauttaa paineen vaikuttamatta virtausnopeuteen; kun paine on liian korkea, on tarpeen vähentää järjestelmän vastusta tai trimmata juoksupyörää.
3. Tehokkuuden maksimointi:Pumpun tulee toimia lähellä parasta tehokkuuspistettä (BEP), joka on alue, jolla on korkein hyötysuhde Q-H-käyrällä. Käyttö poissa BEP:stä (esim. korkea paine ja pieni virtausnopeus) lisää energiankulutusta ja voi myös aiheuttaa kavitaatiota, mekaanisia vaurioita ja muita ongelmia.

IV. Usein kysytyt kysymykset

K: Mitä suurempi keskipakopumpun ulostulopaine on, sitä suurempi on virtausnopeus?

V: Ei. Kiinteällä pyörimisnopeudella ja järjestelmän vastuksella paineella ja virtausnopeudella on käänteinen verrannollinen suhde – yleensä mitä korkeampi paine, sitä pienempi virtausnopeus.

K: Kuinka lisätä virtausnopeutta vähentämättä painetta?

V: Lisää pyörimisnopeutta VFD:n avulla tai vaihda juoksupyörä halkaisijaltaan suurempaan. Affiniteettilakien mukaan molemmilla menetelmillä voidaan saavuttaa synkroninen virtausnopeuden ja paineen paraneminen.

K: Mitkä ovat tärkeimmät lähtöpaineeseen vaikuttavat tekijät?

V: Keskeisiä tekijöitä ovat pyörimisnopeus, juoksupyörän halkaisija, järjestelmän vastus ja nesteen tiheys. Näistä pyörimisnopeudella ja halkaisijalla on merkittävimmät vaikutukset, ja ne tulisi asettaa etusijalle säätöjen aikana.

Johtopäätös

Keskipakopumpun ulostulopaineen ja virtausnopeuden välinen ydinsuhde on käänteinen verrannollisuus kiinteissä olosuhteissa, mutta se voidaan optimoida joustavasti säätämällä pyörimisnopeutta, juoksupyörän kokoa, järjestelmän vastusta ja nesteen ominaisuuksia. Tämän tiedon soveltaminen käytännön toimiin voi parantaa pumpun toimintakykyä ja vähentää energiankulutusta, mutta myös välttää laitevioista aiheutuvia seisokkeja. On huomattava, että tietyissä sovellusskenaarioissa on erittäin tärkeää viitata pumpun Q-H-käyrään ja tehdä paikan päällä testejä optimaalisen toimintapisteen määrittämiseksi. Olipa kyse järjestelmän suunnittelusta tai myöhemmästä vianetsinnästä, tämän ydinsuhteen perusteellinen ymmärtäminen on välttämätöntä keskipakopumppujen tehokkaan ja vakaan toiminnan kannalta. Jos sinulla on muita kysymyksiä keskipakopumpun valinnasta, paine-virtausparametrien sovituksesta, käyttöolosuhteiden optimoinnista jne., ota rohkeasti yhteyttäteff. Meillä on ammattitaitoinen tekninen tiimi, räätälöidyt ratkaisut ja kattava myynnin jälkeinen tuki, joka varmistaa laitteidesi tehokkaan toiminnan koko prosessin ajan ja auttaa ratkaisemaan erilaisia ​​teollisuuden nesteiden kuljetushaasteita.
