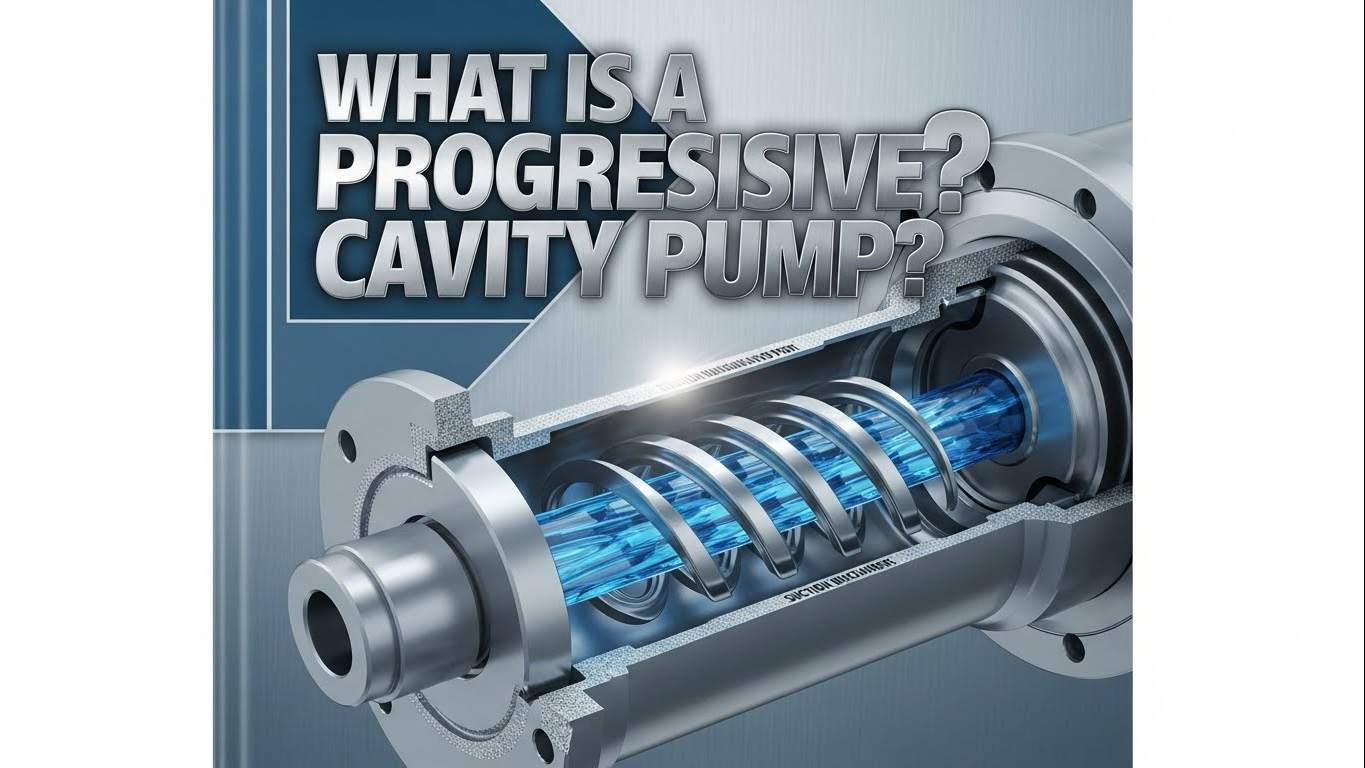

Mikä on progressiivinen ontelopumppu?

Lukuisilla teollisuuden aloilla, kuten petrokemianteollisuudessa, jätevedenkäsittelyssä ja elintarvikejalostuksessa, nesteen siirto on yksi keskeisistä linkeistä. Kun tavallisilla pumpputyypeillä on monimutkaisia ​​väliaineita, jotka ovat korkeaviskoosisia, hiukkasia sisältäviä tai leikkausherkkiä, niiden on usein vaikeuksia vastata vakaan siirron vaatimuksiin. Progressive Cavity Pump (lyhyesti PCP) on tehokas syrjäytyspumppu, josta on tullut "luotettava työhevonen" teollisissa skenaarioissa ainutlaatuisen rakennesuunnittelunsa ja erinomaisen suorituskyvynsä ansiosta. Tässä artikkelissa käsitellään kattavasti progressiivista ontelopumppua sen ydinmäärityksestä, toimintaperiaatteesta, avainkomponenteista, tärkeimmistä eduista perushuoltoon, mikä auttaa sinua nopeasti ymmärtämään tämän teollisuustyökalun ydintiedot.

I. Ydinmääritelmä aProgressiivinen ontelopumppu

Progressiivinen ontelopumppu (PCP) on nestekoneisto, joka on suunniteltu "positiivisen syrjäytyssiirron" periaatteelle. Se työntää nestettä tasaisesti imupäästä poistopäähän jatkuvien suljettujen kammioiden läpi, jotka on muodostettu roottorin ja staattorin väliin. Sen ydinominaisuus on "progressiivisten onteloiden" muodostuminen ja liikkuminen – kun roottori pyörii staattorin sisällä, kammioissa ei tapahdu rajuja muutoksia, vaan ne etenevät tasaisella nopeudella ja paineella. Siksi se voi saavuttaa pulssittoman ja pienen leikkausvoiman erilaisten monimutkaisten välineiden siirron.

Teollisuuden näkökulmasta progressiivisen onkalopumpun ydin on "muuntaa mekaaninen energia nesteen paineenergiaksi ja kineettiseksi energiaksi mekaanisten rakenteiden nivelliikkeen kautta". Poikkeaa keskipakopumppujen keskipakovoiman siirtotilasta, se sopii paremmin skenaarioihin, joissa on korkeat vaatimukset siirtovakaudelle ja väliaineen eheydelle. Olipa kyseessä viskoosinen raakaöljy, epäpuhtauksia sisältävä jätevesi tai herkät elintarvikeraaka-aineet, progressiivinen ontelopumppu voi mukauttaa tehokkaasti, mikä on keskeinen syy sen laajaan käyttöön teollisuudessa.

IV. Progressiivisten ontelopumppujen tärkeimmät edut

Progressiivisen onkalopumpun toimintaperiaate on seuraava: Käytön aikana neste imetään kierteiden ja pumpun kotelon ympäröimiin suljettuihin kammioihin. Kun käyttöruuvi pyörii, tiivistetty tilavuus pienenee vähitellen ruuvin hampaiden puristaessa, mikä lisää nesteen painetta ja työntää sitä jatkuvasti aksiaalisuunnassa. Ruuvin vakionopeuksisen pyörimisrakenteen ansiosta nesteen ulostulovirtaus pysyy tasaisena ja vakaana.

Progressiivisen kaviteettipumpun ydinominaisuuksia ovat:

1. Pieni energiahäviö ja erinomainen käyttötalous;
2. Korkea ja vakaa lähtöpaine, tasainen ja pulssiton virtaus;
3. Laaja nopeuden sovitusalue, joka voidaan liittää suoraan voimakoneeseen kätevää asennusta varten;
4. Vahva väliaineen sopeutumiskyky, joka pystyy siirtämään voiteluöljyä, polttoöljyä, erilaisia ​​öljyjä ja polymeerimateriaaleja, soveltuu erityisesti viskoosien nesteiden ja korkeaviskoosisten väliaineiden siirtoon.

III. PCP:n kriittiset osat: rakenne ja toiminnot

Progressiivisen kaviteettipumpun vakaa toiminta perustuu ydinkomponenttien täsmälliseen yhteistyöhön, joista jokaisella on keskeinen tehtävä ja ne ovat välttämättömiä. Seuraavat ovat sen pääkomponentit ja niiden roolit:

Roottori: Aktiivisena liikkuvana osana se on yleensä valmistettu erittäin lujasta seosteräksestä tai ruostumattomasta teräksestä, jossa on kulutusta ja korroosiota kestävä pintakäsittely. Sen spiraalirakenne määrää suoraan kammion koon ja siirtotehokkuuden, ja se on ydinvoimanlähde nesteen työntämiseen eteenpäin pyörimisen aikana.

Staattori: Kiinteänä osana se on yleensä valmistettu elastisista materiaaleista, kuten nitriilikumista ja fluorikumista, upotettuna metallikuoreen. Staattorin kaksoiskierteinen ontelo osuu tarkasti roottoriin, mikä on avain tiiviin kammion muodostamiseen. Samanaikaisesti elastinen materiaali voi mukautua pieniin hiukkasiin väliaineessa ja vähentää kulumista.

Vetoakseli: Moottorin ja roottorin yhdistävä ydinkomponentti, joka vastaa moottorin mekaanisen energian välittämisestä roottoriin. Sillä on oltava riittävä lujuus ja jäykkyys, jotta vältetään tärinää pyörimisen aikana ja varmistetaan vakaa sidos roottorin ja staattorin välillä.

Imukammio: Sijaitsee pumpun tulopäässä, ja sitä käytetään ohjaamaan nestettä pääsemään tasaisesti roottorin ja staattorin kammioihin. Sen rakenne vaikuttaa suoraan imutehokkuuteen, ja se yleensä ottaa kellon suumuodon vähentääkseen nesteen vastusta.

Tiivistyslaite: Sisältää mekaaniset tiivisteet, tiivistetiivisteet jne., jotka on asennettu käyttöakselin ja pumpun rungon väliseen liitäntään. Sitä käytetään estämään nestevuotoja ja suojaamaan käyttöakselia keskikorroosiolta, mikä on avainkomponentti pumpun rungon tiivistyskyvyn varmistamiseksi.

Tiivistyslaite: Sisältää mekaaniset tiivisteet, tiivistetiivisteet jne., jotka on asennettu käyttöakselin ja pumpun rungon väliseen liitäntään. Sitä käytetään estämään nestevuotoja ja suojaamaan käyttöakselia keskikorroosiolta, mikä on avainkomponentti pumpun rungon tiivistyskyvyn varmistamiseksi.

IV. Progressiivisten ontelopumppujen tärkeimmät edut

Verrattuna muihin pumpputyyppeihin, kuten keskipakopumppuihin ja kalvopumppuihin, progressiivisilla ontelopumpuilla on monia korvaamattomia etuja teollisissa sovelluksissa ainutlaatuisen rakenteensa ja toimintaperiaatteensa ansiosta:

1. Vahva sopeutuvuus monimutkaisiin väliaineisiin ja laaja siirtoalue: Olipa kyseessä korkeaviskositeettinen raakaöljy, liima, jätevesi ja kiinteitä hiukkasia sisältävä malmimassa tai leikkausherkät ruokakastikkeet ja biologiset aineet, progressiivinen onkalopumppu voi saavuttaa vakaan siirron vahingoittamatta väliaineen ominaisuuksia, ratkaiseen "pumpun tukkeutumisen ja väliainevaurioiden" kipukohdat.
2. Pulssiton siirto ja vakaa paine: Kammion vakiotilavuuden ja jatkuvan liikkeen ansiosta nesteensiirron aikana ei esiinny pulssia tai iskua, ja ulostulopaine on vakaa. Se soveltuu erityisesti skenaarioihin, joissa paineen stabiilisuudelle on korkeat vaatimukset (kuten tarkkuuskemikaalien annostelu ja putkistojen annostelu).
3. Vahva itseimevä kapasiteetti ja joustava asennus: Progressiivinen ontelopumppu voi käynnistyä ilman esitäyttöä, itseimeytyvä korkeus on jopa 5-8 metriä. Se voi tehokkaasti ratkaista pitkän matkan nesteimuon ja matalan nesteen imuongelmia. Asennuksen aikana ei ole tiukkaa vaatimusta tulo- ja poistoaukon korkeuserosta, joten se sopii teollisempiin asetteluihin.
4. Pieni leikkausvoima, hiljainen ja hellävarainen toiminta: Roottorin ja staattorin nivelliikkeet ovat hellävaraisia, ja nesteen leikkausvoima on erittäin pieni, mikä voi suojata herkkien väliaineiden alkuperäisiä ominaisuuksia. samalla se toimii alhaisella melulla ja tärinällä, mikä vastaa teollisuuslaitteiden ympäristönsuojelun ja energiansäästön kehityssuuntausta.
5. Yksinkertainen rakenne ja kätevä huolto: Progressiivisessa ontelopumpussa on vain muutama keskeinen ydinkomponentti, kuten roottori ja staattori, ja niissä on kompakti rakenne. Purkaminen ja vaihto ovat käteviä, eikä päivittäinen huolto vaadi monimutkaisia ​​työkaluja, mikä voi tehokkaasti vähentää käyttö- ja huoltokustannuksia ja seisokkeja.

Nämä edut tekevät progressiivisesta ontelopumpusta suositellun pumpputyypin monilla teollisuudenaloilla, kuten petrokemianteollisuudessa, jätevedenkäsittelyssä, elintarviketeollisuudessa, kaivosteollisuudessa ja metallurgiassa sekä biolääketieteessä, erityisesti monimutkaisissa väliaineen siirtoskenaarioissa, sen suorituskykyedut ovat näkyvämpiä.

V. PerushuoltovinkkejäProgressiiviset kaviteettipumput

Päivittäinen huolto on ratkaisevan tärkeää progressiivisen ontelopumpun käyttöiän pidentämiseksi ja sen pitkän aikavälin vakaan toiminnan varmistamiseksi. Seuraavat ovat perushuoltovinkkejä progressiivisille ontelopumpuille, jotka ovat yksinkertaisia ​​ja helppokäyttöisiä ja soveltuvat useimpiin teollisuusskenaarioihin:

1. Tarkista säännöllisesti roottorin ja staattorin kuluminen: Roottori ja staattori ovat kuluvia osia. Pitkän käytön jälkeen rako voi kasvaa ja tiivistys voi olla huono, mikä johtaa virtauksen vähenemiseen ja riittämättömään paineeseen. On suositeltavaa tarkistaa 3-6 kuukauden välein väliaineen ominaisuuksien mukaan. Jos havaitset voimakasta kulumista, vaihda ne ajoissa, jotta ne eivät vaikuta siirtotehoon.
2. Pidä väliaine puhtaana ja vältä hiukkasten epäpuhtauksia: Vaikka progressiivinen ontelopumppu pystyy käsittelemään hiukkasia sisältäviä väliaineita, liian suuret kiinteät hiukkaset (kuten ne, joiden halkaisija on yli 5 mm) nopeuttavat roottorin ja staattorin kulumista ja jopa aiheuttavat pumpun tukoksia. On suositeltavaa asentaa suodatin pumpun imupäähän ja puhdistaa säännöllisesti suodattimen epäpuhtaudet, jotta hiukkaset eivät pääse pumpun runkoon.
3. Kohtuullinen voitelu tiivistyslaitteen suojaamiseksi: Tiivistyslaite on voideltava säännöllisesti vuotojen tai kuivakitkan aiheuttamien vaurioiden välttämiseksi. On suositeltavaa valita sopiva voiteluöljy pumppumallin ja väliaineen lämpötilan mukaan, tarkistaa voitelun kunto 1-2 kuukauden välein ja lisätä tai vaihtaa voiteluöljy ajoissa.
4. Vältä tyhjäkäyntiä kuivahiontavaurioiden estämiseksi: Kun progressiivinen ontelopumppu käy joutokäynnillä, roottorin ja staattorin välillä ei ole keskiraskasta voiteluainetta, mikä saa lämpötilan nousemaan nopeasti, polttaa staattorin elastisen materiaalin ja jopa vaurioittaa roottoria. Varmista ennen käynnistämistä, että pumpun runko on täytetty väliaineella. Jos materiaali keskeytyy käytön aikana, pysäytä kone välittömästi joutokäynnin välttämiseksi.
5. Puhdista pumpun runko säännöllisesti ja tarkista liitososat: Puhdista säännöllisesti pöly, öljytahrat ja väliainejäämät pumpun rungon pinnalla estääksesi pumpun rungon korroosion; tarkista samalla liitososien, kuten käyttöakselin ja laipan, tiiviys. Jos havaitset löysyyttä, kiristä ne ajoissa tärinän tai vuotojen välttämiseksi käytön aikana.

Yllä olevien perushuoltovinkkien noudattaminen voi tehokkaasti vähentää progressiivisen ontelopumpun vikaantuvuutta, pidentää sen käyttöikää ja varmistaa jatkuvan ja vakaan teollisen tuotannon. Monimutkaisissa vioissa (kuten äkillinen virtauksen väheneminen, vakava vuoto, epänormaali melu) on suositeltavaa ottaa yhteyttä ammatti- ja tekniseen henkilöstöön huoltoa varten, jotta vältetään kaihtimen purkamisen aiheuttamat toissijaiset vauriot.

Johtopäätös

Progressiivista ontelopumppua (PCP) voidaan kutsua "yleiseksi toimijaksi" teollisessa nesteensiirrossa. Sen ydinetujen, kuten sopeutumiskyvyn monimutkaisiin tietovälineisiin, pulssivapaan tiedonsiirron ja vahvan itseimeytyskapasiteetin, ansiosta se on välttämätön monilla teollisuudenaloilla. Uskotaan, että tämän artikkelin avulla olet täysin hallinnut sen määritelmän, periaatteen, ydinkomponentit, edut ja huoltokohdat, mikä tarjoaa käytännön viitteitä tuotannon valintaan sekä päivittäiseen käyttöön ja kunnossapitoon.
