Jos käytät tai suunnittelet akeskipakopumppujärjestelmä, NPSH (Net Positive Suction Head) on termi, jota et yksinkertaisesti voi välttää. Se ei ole vain fyysinen parametri, vaan kriittinen jakoviiva, joka määrittää, toimiiko pumppusi tasaisesti vuosikymmeniä vai romutetaanko se kavitaatiosta jo muutamassa kuukaudessa.

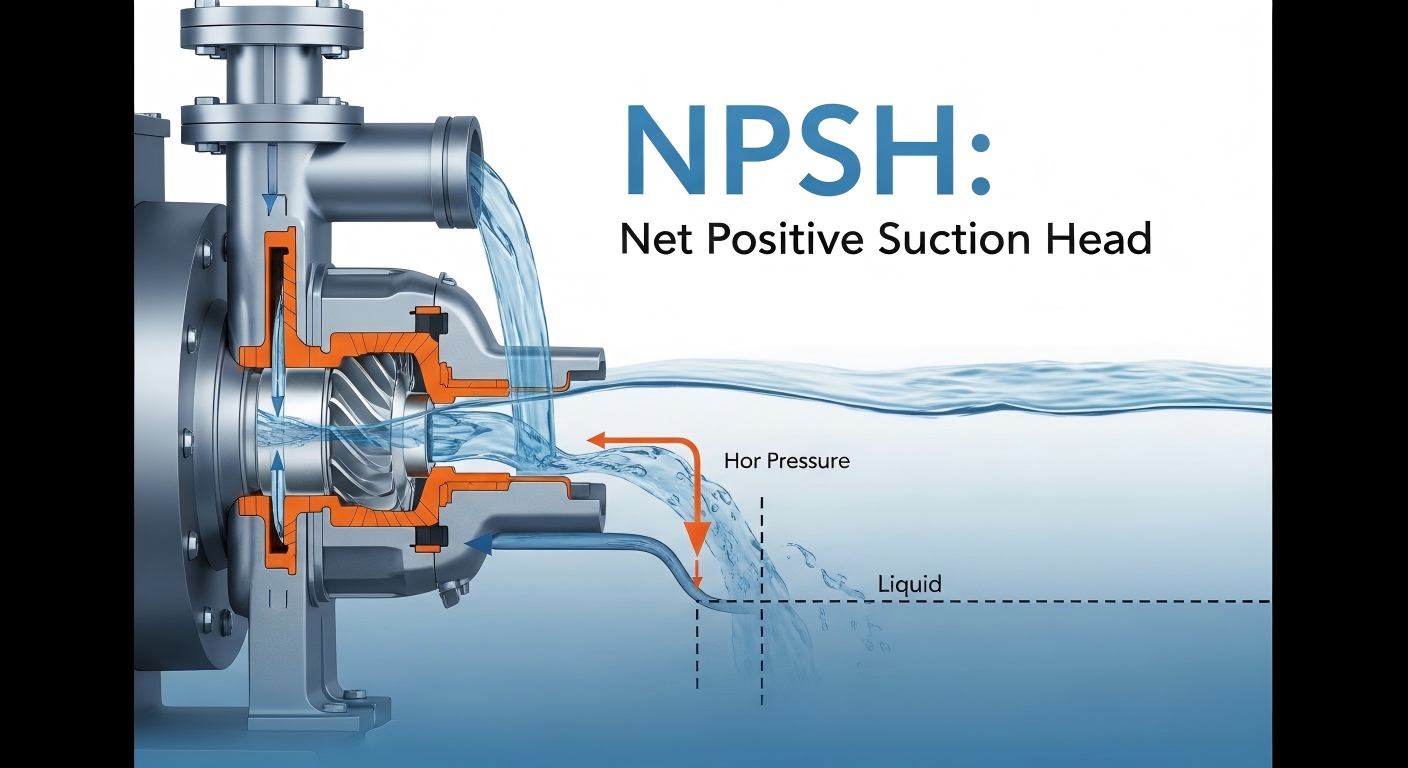

NPSH viittaa tehokkaaseen ylipaineenergiaan, joka nesteellä todellisuudessa on keskipakopumpun tuloaukossa. Sen ydintehtävä on voittaa virtausvastus ja estää nesteen höyrystyminen, ja se mitataan yleensä metreinä vesipatsasta (m) tai nestepatsaan jalkoina (ft).
Kun keskipakopumppu on toiminnassa, juoksupyörän sisääntuloon muodostuu matalapainevyöhyke nesteen nopean virtauksen vuoksi. Jos paine tässä laskee nesteen kylläisen höyrynpaineen alapuolelle, neste höyrystyy välittömästi ja muodostaa suuren määrän höyrykuplia. Kun kuplat virtaavat nesteen mukana juoksupyörän korkeapainevyöhykkeelle, ne romahtavat ja räjähtävät nopeasti. Tätä ilmiötä kutsutaan kavitaatioksi, joka on keskipakopumppujen tuhoisin vikatila. NPSH:n tarkoituksena on pitää paineen alaraja ja estää kavitaatiota.
Näiden kahden käsitteen sekoittaminen on suurin syy virheellisiin valintoihin suunnittelusivustoissa ja Google-hauissa. Pumpun turvallisuuden takaamiseksi niiden suhde on ymmärrettävä selvästi.
Kuinka paljon energiaa järjestelmä voi todellisuudessa tuottaa?
NPSHA määräytyy täysin asennusolosuhteiden mukaan, eikä sillä ole mitään tekemistä pumpun tuotemerkin kanssa. Se riippuu seuraavista tekijöistä:
Kuinka paljon pumppu itse kuluttaa energiaa?
NPSHR on pumpun luontainen ominaisuus, jonka valmistaja määrittää tiukan testauksen avulla ja joka on merkitty pumpun suorituskykykäyrään. Se edustaa energiankulutusta, joka tarvitaan nesteen virtaamiseen pumpun tuloaukosta juoksupyörän sisällä olevaan minimipaineeseen.

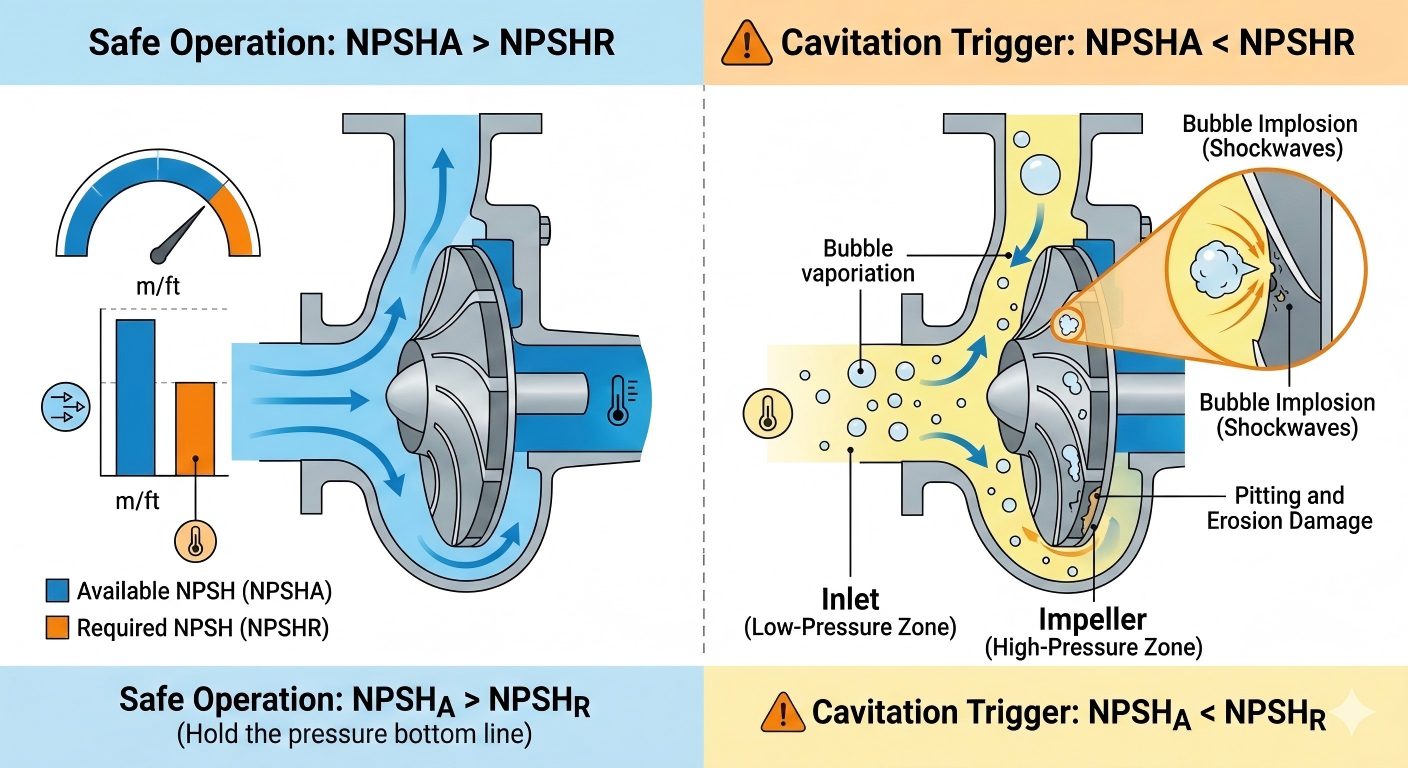

Kun NPSHa < NPSHR, pumpun tulopaine on alhaisempi kuin nestehöyryn paine, ja kavitaatiota tapahtuu vaiheittain, mikä lopulta aiheuttaa peruuttamattomia laitevaurioita.
| Vaaran tyyppi | Erityiset ilmenemismuodot | Vaikutusten laajuus |
|---|---|---|
| Komponenttivaurio | Juoksupyörissä ja pumppukoteloissa kuoppia ja onteloita, metallin väsyminen ja rei'itys, heikentynyt rakenteellinen lujuus | Ydinvirtauskomponentit, lyhentävät suoraan pumpun käyttöikää |
| Suorituskyvyn heikkeneminen | Merkittävä virtausnopeuden ja paineen lasku, hydraulisen tehon jyrkkä lasku, energiankulutuksen epänormaali kasvu | Pumppausjärjestelmän kokonaistehokkuus, epäonnistuminen prosessivaatimusten täyttämisessä |
| Epänormaalia melua ja tärinää | Pumpun rungosta kuuluu ainutlaatuista epänormaalia ääntä, kuten "soran vierimistä" tai "marmoriiskua" ja voimakasta tärinää | Apukomponentit, kuten laakerit, kytkimet ja tiivisteet, laukaisevat toissijaisia vikoja |
| Tiivisteen vika | Lisääntynyt tärinä ja lämpötilan vaihtelut johtavat mekaanisten tiivisteiden käyttöiän jyrkkään lyhenemiseen (esim. yksijousiinen elastomeeripaljetiiviste RS60A) | Akselitiivisteen vuoto, keskimääräinen vuoto, lisääntyneet mahdolliset turvallisuusriskit |
| Vakava sammutus | Paikallinen ylikuumeneminen aiheuttaa nesteen nopean höyrystymisen, mikä johtaa lopulta pumpun jumiutumiseen ja moottorin palamiseen | Koko laitteiston romuttaminen, tuotannon seisokit ja taloudelliset tappiot |
Paikan päällä olevissa työolosuhteissa NPSHa:ta voidaan säätää järjestelmän optimoinnin avulla. Optimoinnin ydinohjeet ovat seuraavat, jotka voidaan toteuttaa todellisten skenaarioiden mukaan:
Mikä on Net Positive Suction Head (NPSH)? Se on raja tehokkaan toiminnan ja katastrofaalisen vian välillä.
Älä odota, kunnes kuulet "pumppaavien kivien" äänen ryhtyäksesi toimiin.Teffikoon sitoutunut tarjoamaan sinulle nestemäisiä ratkaisuja, jotka eivät ainoastaan täytä standardeja vaan myös ylittävät odotukset. Tarkoista toimintaolosuhteiden analysoinnista erinomaiseen pumppuvalmistukseen integroimme NPSH:n äärimmäisen pyrkimyksen jokaiseen laitteistoon ja varmistamme, että järjestelmäsi toimii tehokkaasti hiljaisuudessa ja ilman kavitaatioongelmia.
